Cáp Điện Lực Cách Điện PVC/PVC Là Gì? Cấu Tạo, Ưu Điểm Và Cách Chọn Phù Hợp

Trong hệ thống điện dân dụng và công nghiệp, cáp điện lực là phần không thể thiếu. Cáp giúp truyền điện từ nguồn đến tủ điện, thiết bị, hệ thống chiếu sáng, máy móc và các phụ tải khác.

Trong số các loại cáp điện lực phổ biến, cáp điện lực cách điện PVC/PVC được sử dụng rất rộng rãi. Loại cáp này có cấu tạo dễ hiểu, giá thành hợp lý, dễ thi công và phù hợp với nhiều công trình hạ thế thông thường.

Tuy nhiên, để dùng cáp PVC/PVC an toàn, người dùng cần hiểu đúng cấu tạo, ưu điểm, giới hạn và môi trường sử dụng của nó. Không nên nghĩ rằng mọi loại cáp bọc PVC đều dùng được cho ngoài trời, chống nước, chống cháy hoặc môi trường khắc nghiệt nếu sản phẩm không được thiết kế cho các yêu cầu đó.

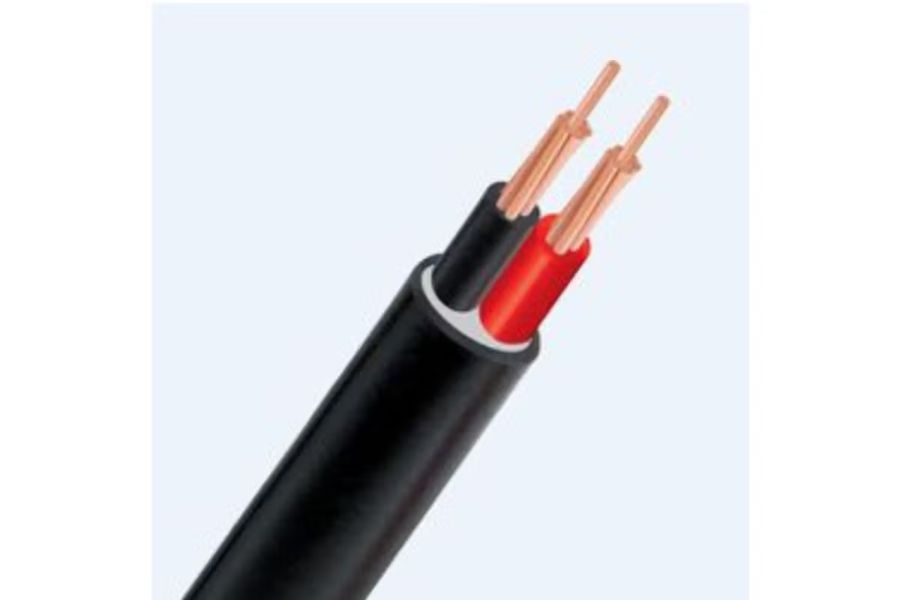

Cáp Điện Lực Cách Điện PVC/PVC Là Gì?

Cáp điện lực cách điện PVC/PVC là loại cáp dùng để truyền tải điện năng, có lõi dẫn bằng đồng hoặc nhôm, lớp cách điện bằng PVC và lớp vỏ ngoài cũng bằng PVC.

Ký hiệu PVC/PVC có thể hiểu đơn giản là: lớp cách điện bên trong dùng PVC và lớp vỏ bảo vệ bên ngoài cũng dùng PVC.

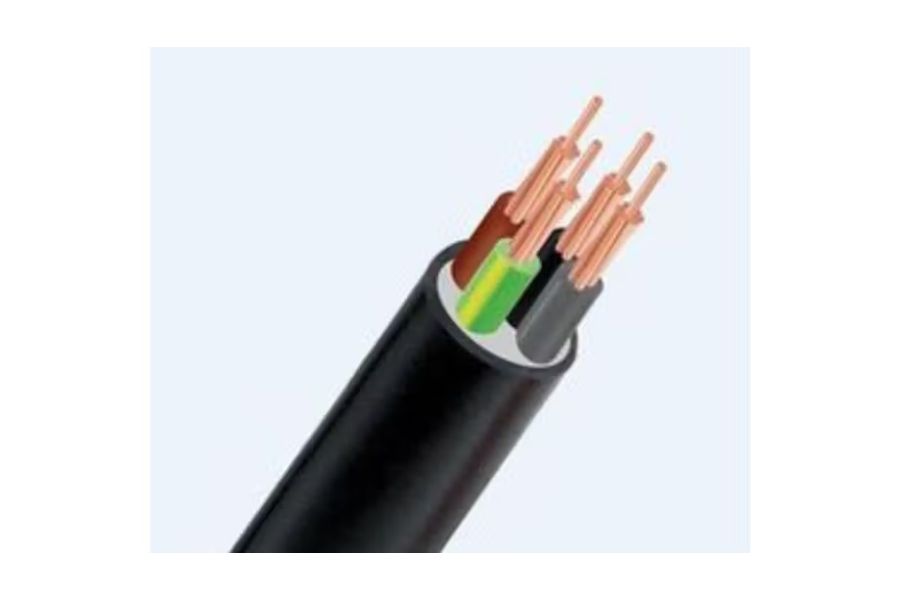

Loại cáp này thường được dùng trong hệ thống điện hạ thế, chẳng hạn nhà ở, văn phòng, cửa hàng, tòa nhà, nhà xưởng nhẹ, tủ điện và các tuyến cấp nguồn thông thường.

Nhờ cấu tạo không quá phức tạp, cáp PVC/PVC dễ sản xuất, dễ thi công và có chi phí phù hợp với nhiều công trình. Đây là lý do loại cáp này xuất hiện rất nhiều trong thực tế.

PVC Là Gì Trong Dây Cáp Điện?

PVC là viết tắt của Polyvinyl Chloride, một loại nhựa được dùng rất phổ biến để làm lớp cách điện và vỏ bảo vệ trong dây cáp điện.

PVC có ưu điểm là dễ gia công, chi phí hợp lý, cách điện ổn định và có độ bền cơ học phù hợp với nhiều ứng dụng điện thông thường.

Trong cáp điện lực PVC/PVC, PVC có hai vai trò chính. Thứ nhất là cách điện cho lõi dẫn, giúp dòng điện không rò ra ngoài. Thứ hai là bảo vệ toàn bộ cáp khỏi va chạm nhẹ, bụi, ẩm và tác động thông thường trong quá trình lắp đặt.

Tuy nhiên, PVC cũng có giới hạn về nhiệt độ, tia UV, dầu, hóa chất và khói khi cháy. Vì vậy, nếu công trình yêu cầu cao hơn, cần chọn loại cáp chuyên dụng như cáp XLPE, cáp chống cháy, cáp ít khói không halogen hoặc cáp ngoài trời phù hợp.

Cấu Tạo Cơ Bản Của Cáp PVC/PVC

Một sợi cáp điện lực PVC/PVC thường gồm lõi dẫn điện, lớp cách điện PVC, lớp độn hoặc bọc bên trong nếu có, và lớp vỏ ngoài PVC.

Lõi dẫn điện là phần truyền dòng điện. Lõi có thể làm bằng đồng hoặc nhôm tùy loại cáp và yêu cầu công trình.

Lớp cách điện PVC bao quanh từng lõi dẫn, giúp cách ly điện giữa các lõi và bảo vệ an toàn khi cáp hoạt động.

Với cáp nhiều lõi, nhà sản xuất có thể bổ sung lớp độn để giữ hình dạng tròn và giúp cáp chắc hơn. Bên ngoài cùng là lớp vỏ PVC bảo vệ toàn bộ cáp.

Cấu tạo cụ thể có thể thay đổi theo từng sản phẩm, số lõi, tiết diện, cấp điện áp và tiêu chuẩn sản xuất. Vì vậy, khi mua cần xem catalogue hoặc thông tin in trên cáp.

Lõi Dẫn Điện Bằng Đồng Hoặc Nhôm

Lõi dẫn là phần quan trọng nhất của cáp vì nó trực tiếp mang dòng điện. Trong cáp PVC/PVC, lõi thường làm bằng đồng hoặc nhôm.

Lõi đồng có khả năng dẫn điện tốt, độ bền cao và dễ đấu nối. Cáp đồng thường được ưu tiên trong các công trình cần độ ổn định cao, không gian lắp đặt hạn chế hoặc yêu cầu tiếp xúc điện tốt.

Lõi nhôm nhẹ hơn và chi phí thấp hơn. Cáp nhôm có thể phù hợp với một số tuyến dài hoặc công trình cần tối ưu chi phí, nhưng thường cần tiết diện lớn hơn để đạt khả năng truyền tải tương đương đồng.

Khi chọn lõi đồng hay lõi nhôm, không nên chỉ dựa vào giá. Cần xem dòng tải, chiều dài tuyến, phương pháp lắp đặt, phụ kiện đấu nối và yêu cầu kỹ thuật của hệ thống.

Lớp Cách Điện PVC

Lớp cách điện PVC được bọc quanh lõi dẫn để ngăn dòng điện rò ra ngoài và tránh các lõi chạm nhau. Đây là lớp bảo vệ quan trọng giúp cáp hoạt động an toàn.

PVC có khả năng cách điện tốt trong điều kiện sử dụng phù hợp. Với hệ thống điện hạ thế trong nhà, trong tủ điện, trong ống hoặc trong máng cáp, lớp cách điện PVC thường đáp ứng tốt nhiều nhu cầu thông thường.

Tuy nhiên, lớp PVC có thể bị lão hóa nhanh hơn nếu thường xuyên làm việc ở nhiệt độ cao, bị phơi nắng trực tiếp, tiếp xúc dầu, hóa chất hoặc bị quá tải lâu ngày.

Vì vậy, cáp PVC/PVC cần được dùng đúng dòng tải và đúng môi trường. Nếu cáp nóng bất thường, lớp cách điện có thể nhanh xuống cấp và làm tăng nguy cơ chập điện.

Lớp Vỏ Ngoài PVC

Lớp vỏ ngoài PVC bao bọc toàn bộ sợi cáp. Lớp này có nhiệm vụ bảo vệ cáp khỏi va đập nhẹ, ma sát, bụi, độ ẩm và các tác động thông thường trong quá trình thi công.

Vỏ PVC cũng giúp cáp gọn hơn, dễ kéo, dễ đi trong ống hoặc máng cáp. Với cáp nhiều lõi, lớp vỏ ngoài giúp giữ các lõi bên trong ổn định và dễ quản lý tuyến cáp hơn.

Tuy nhiên, vỏ PVC không có nghĩa là cáp có thể ngâm nước, chôn trực tiếp hoặc phơi nắng mưa lâu dài trong mọi trường hợp. Nếu lắp ngoài trời hoặc nơi ẩm ướt, cần kiểm tra loại vỏ và hướng dẫn từ nhà sản xuất.

Với môi trường khắc nghiệt, có thể cần cáp có vỏ PE, cáp có giáp, cáp chống nước, cáp ngoài trời hoặc biện pháp bảo vệ bổ sung.

Ưu Điểm Của Cáp Điện Lực PVC/PVC

Cáp điện lực PVC/PVC có nhiều ưu điểm nên được dùng rộng rãi trong công trình dân dụng và công nghiệp nhẹ.

Ưu điểm đầu tiên là giá thành hợp lý. So với một số loại cáp có lớp cách điện đặc biệt hoặc cấu trúc phức tạp hơn, cáp PVC/PVC thường dễ tiếp cận hơn về chi phí.

Ưu điểm thứ hai là dễ thi công. Cáp có độ mềm và độ linh hoạt phù hợp với nhiều tuyến lắp đặt thông thường như đi trong ống, trong máng cáp, trong tủ điện hoặc trong công trình xây dựng.

Ưu điểm thứ ba là khả năng cách điện ổn định nếu dùng đúng điện áp và đúng tải. Lớp PVC giúp bảo vệ lõi dẫn và giảm nguy cơ rò điện.

Ưu điểm thứ tư là dễ tìm mua. Đây là dòng cáp phổ biến nên có nhiều tiết diện, số lõi và thương hiệu để lựa chọn.

Độ Bền Của Cáp PVC/PVC

Cáp PVC/PVC có độ bền tốt trong các môi trường sử dụng phù hợp, đặc biệt là trong nhà, trong tủ điện, trong ống luồn hoặc các khu vực ít chịu tác động mạnh từ thời tiết.

Lớp vỏ PVC giúp bảo vệ cáp khỏi ma sát và va chạm nhẹ. Nếu cáp được lắp đặt đúng cách, không bị quá tải và không bị kéo căng quá mức, tuổi thọ sử dụng có thể khá ổn định.

Tuy nhiên, độ bền của cáp phụ thuộc nhiều vào chất lượng sản phẩm và môi trường lắp đặt. Cáp kém chất lượng có thể có lõi thiếu tiết diện, lớp cách điện mỏng hoặc vỏ nhanh lão hóa.

Ngoài ra, nếu cáp thường xuyên làm việc ở nhiệt độ cao hoặc ngoài trời nắng mưa trực tiếp, cần chọn loại phù hợp hơn thay vì dùng cáp PVC/PVC thông thường.

Khả Năng Cách Điện Và An Toàn

Cáp điện lực PVC/PVC có khả năng cách điện tốt trong phạm vi thiết kế. Lớp PVC giúp ngăn rò điện, hạn chế chạm chập và bảo vệ người sử dụng khi hệ thống được lắp đặt đúng kỹ thuật.

Tuy nhiên, an toàn không chỉ phụ thuộc vào lớp cách điện. Nó còn phụ thuộc vào tiết diện cáp, dòng tải, aptomat bảo vệ, mối nối, cách đi dây và môi trường lắp đặt.

Nếu chọn dây quá nhỏ, cáp vẫn có thể nóng dù lớp PVC còn nguyên. Nếu mối nối lỏng, điểm nối có thể phát nhiệt và gây chảy vỏ cáp.

Vì vậy, khi sử dụng cáp PVC/PVC, cần chọn đúng thông số và thi công đúng kỹ thuật, không nên chỉ nhìn vào lớp vỏ bên ngoài.

Cáp PVC/PVC Có Chống Cháy Không?

PVC có thể có khả năng chậm cháy ở mức nhất định tùy công thức vật liệu và tiêu chuẩn sản phẩm. Tuy nhiên, không nên hiểu rằng cáp PVC/PVC thông thường là cáp chống cháy.

Cáp chống cháy đúng nghĩa thường được thiết kế để duy trì mạch điện trong một khoảng thời gian nhất định khi có cháy. Loại này thường dùng cho hệ thống báo cháy, bơm chữa cháy, quạt hút khói, chiếu sáng khẩn cấp hoặc hệ thống an toàn.

Cáp PVC/PVC thông thường không thay thế được cáp chống cháy duy trì mạch nếu thiết kế yêu cầu.

Ngoài ra, khi cháy, PVC có thể tạo khói và khí ăn mòn. Với khu vực đông người, không gian kín hoặc công trình yêu cầu an toàn cao, có thể cần xem xét cáp ít khói không halogen theo thiết kế.

Cáp PVC/PVC Có Chống Nước Không?

Lớp vỏ PVC có thể giúp hạn chế ẩm và bảo vệ cáp trong điều kiện thông thường. Tuy nhiên, điều này không có nghĩa là mọi cáp PVC/PVC đều có thể ngâm nước hoặc lắp ở nơi nước đọng lâu dài.

Nếu cáp dùng trong khu vực ẩm, ngoài trời, đi ngầm hoặc nơi có nguy cơ ngập nước, cần chọn đúng loại cáp có cấu tạo phù hợp và lắp đặt theo hướng dẫn kỹ thuật.

Trong một số trường hợp, cần dùng ống bảo vệ, máng cáp kín, hộp nối chống nước hoặc loại cáp chuyên dụng có khả năng chống ẩm tốt hơn.

Nếu nước xâm nhập vào đầu cáp hoặc mối nối, hệ thống vẫn có thể bị rò điện dù vỏ cáp còn tốt. Vì vậy, chống nước không chỉ nằm ở sợi cáp mà còn ở toàn bộ cách thi công.

Ứng Dụng Trong Hệ Thống Điện Dân Dụng

Trong nhà ở và công trình dân dụng, cáp điện lực PVC/PVC thường được dùng để cấp nguồn cho tủ điện, ổ cắm, hệ thống chiếu sáng, máy bơm, điều hòa hoặc các thiết bị điện phù hợp.

Loại cáp này có thể đi trong ống, trong máng, trong hộp kỹ thuật hoặc các vị trí được bảo vệ theo thiết kế.

Với nhà ở, điều quan trọng nhất là chọn đúng tiết diện theo tải. Dây cho chiếu sáng sẽ khác dây cho ổ cắm, máy lạnh, bình nóng lạnh, bếp điện hoặc thiết bị công suất lớn.

Nếu chọn cáp quá nhỏ, dây có thể nóng và gây nguy hiểm. Nếu chọn cáp quá lớn, chi phí sẽ tăng không cần thiết. Vì vậy, cần tính toán hợp lý theo công suất sử dụng.

Ứng Dụng Trong Công Trình Thương Mại

Trong văn phòng, cửa hàng, khách sạn, trường học, trung tâm dịch vụ hoặc tòa nhà nhỏ, cáp PVC/PVC thường được dùng cho hệ thống phân phối điện hạ thế.

Cáp có thể cấp nguồn cho hệ thống chiếu sáng, ổ cắm, tủ điện tầng, điều hòa, thiết bị văn phòng và các phụ tải thông thường.

Ưu điểm của cáp PVC/PVC trong công trình thương mại là dễ thi công và chi phí hợp lý. Tuy nhiên, với khu vực đông người hoặc có yêu cầu phòng cháy chữa cháy cao, cần xem thiết kế có yêu cầu cáp chậm cháy, ít khói, không halogen hoặc chống cháy duy trì mạch hay không.

Không nên tự ý thay cáp chuyên dụng bằng cáp PVC/PVC nếu hồ sơ kỹ thuật đã quy định loại khác.

Ứng Dụng Trong Công Nghiệp Nhẹ

Trong công nghiệp nhẹ, cáp điện lực PVC/PVC có thể dùng cho hệ thống chiếu sáng nhà xưởng, tủ điện, bảng điều khiển, thiết bị phụ trợ và một số máy móc có tải phù hợp.

Tuy nhiên, môi trường công nghiệp thường có nhiều yếu tố ảnh hưởng như bụi, dầu, rung động, nhiệt độ cao, hóa chất hoặc va đập. Cáp PVC/PVC thông thường có thể không phù hợp với mọi vị trí.

Nếu cáp đi gần máy móc công suất lớn, motor, biến tần, khu vực nhiệt cao hoặc môi trường dầu hóa chất, cần kiểm tra kỹ vật liệu vỏ và yêu cầu lắp đặt.

Với môi trường nặng, có thể cần cáp XLPE/PVC, cáp có giáp, cáp chịu dầu, cáp chống cháy hoặc loại chuyên dụng khác.

Ứng Dụng Trong Hệ Thống Chiếu Sáng

Cáp điện lực PVC/PVC được dùng nhiều trong hệ thống chiếu sáng dân dụng, thương mại và một số khu vực công nghiệp.

Với hệ thống đèn trong nhà, cáp PVC/PVC có thể đáp ứng tốt nếu chọn đúng tiết diện và lắp đặt trong điều kiện phù hợp.

Với chiếu sáng ngoài trời, sân vườn, biển hiệu hoặc khu vực ẩm, cần chú ý thêm về khả năng chịu thời tiết, chống ẩm và bảo vệ mối nối.

Không nên để đầu nối hoặc hộp nối ngoài trời không được che chắn. Trong nhiều sự cố điện, điểm nối hở hoặc hộp nối kém chất lượng là nơi dễ gây rò điện nhất.

Cách Chọn Cáp Điện Lực PVC/PVC Phù Hợp

Để chọn đúng cáp PVC/PVC, trước hết cần xác định cáp dùng cho tải nào. Tải chiếu sáng, ổ cắm, máy bơm, điều hòa, tủ điện hay máy móc sẽ có yêu cầu khác nhau.

Sau đó, cần tính dòng điện làm việc để chọn tiết diện cáp. Tiết diện quá nhỏ làm cáp nóng, còn tiết diện quá lớn có thể gây lãng phí.

Tiếp theo, cần xem chiều dài tuyến dây. Tuyến càng dài thì sụt áp càng đáng chú ý. Trong một số trường hợp, cần tăng tiết diện để giảm sụt áp.

Cuối cùng, cần xem môi trường lắp đặt. Cáp đi trong nhà, ngoài trời, trong ống, trên máng, chôn ngầm hoặc trong nhà xưởng đều có yêu cầu khác nhau.

Chọn Đúng Tiết Diện Theo Dòng Tải

Tiết diện là yếu tố rất quan trọng khi chọn cáp điện lực. Tiết diện càng lớn thì khả năng chịu dòng thường càng cao.

Nếu cáp quá nhỏ so với dòng tải, cáp sẽ nóng khi sử dụng. Nhiệt độ cao làm lớp PVC nhanh lão hóa, giảm tuổi thọ và tăng nguy cơ chập cháy.

Nếu cáp quá lớn, hệ thống vẫn có thể an toàn về mặt chịu tải nhưng chi phí vật tư, phụ kiện và thi công sẽ cao hơn.

Vì vậy, nên chọn tiết diện theo công suất thiết bị, dòng điện, chiều dài tuyến, phương pháp lắp đặt và tiêu chuẩn kỹ thuật. Với công trình lớn, nên để kỹ sư điện tính toán.

Lưu Ý Về Sụt Áp

Sụt áp là hiện tượng điện áp ở cuối tuyến thấp hơn đầu nguồn. Tuyến cáp càng dài và dòng tải càng lớn thì sụt áp càng dễ tăng.

Nếu sụt áp quá lớn, thiết bị có thể hoạt động yếu, motor nóng, đèn sáng không ổn định hoặc máy móc báo lỗi.

Để hạn chế sụt áp, có thể chọn tiết diện cáp lớn hơn, rút ngắn tuyến dây hoặc phân chia phụ tải hợp lý hơn.

Khi chọn cáp PVC/PVC cho tuyến dài, không nên chỉ xem dòng tải. Cần kiểm tra cả mức sụt áp cho phép để đảm bảo thiết bị hoạt động ổn định.

Kiểm Tra Chất Lượng Cáp Trước Khi Mua

Khi mua cáp điện lực PVC/PVC, nên kiểm tra thông tin in trên vỏ cáp hoặc bao bì. Các thông tin quan trọng gồm thương hiệu, ký hiệu cáp, tiết diện, số lõi, cấp điện áp và tiêu chuẩn sản xuất.

Cáp chất lượng tốt thường có lớp vỏ đều, không nứt, không bở, không có mùi bất thường quá nặng và lõi dẫn đúng vật liệu.

Không nên mua cáp không rõ nguồn gốc, thiếu thông số hoặc giá rẻ bất thường. Cáp kém chất lượng có thể thiếu tiết diện, lõi pha tạp hoặc lớp cách điện không đạt yêu cầu.

Với công trình cần nghiệm thu, nên yêu cầu catalogue, chứng nhận chất lượng hoặc hồ sơ kỹ thuật từ nhà cung cấp.

Lưu Ý Khi Thi Công Cáp PVC/PVC

Khi thi công cáp PVC/PVC, cần tránh kéo căng quá mức, bẻ gập quá gắt hoặc để cáp cọ xát với cạnh sắc. Những lỗi này có thể làm hư vỏ và lớp cách điện.

Mối nối cần được làm chắc chắn, tiếp xúc tốt và cách điện đầy đủ. Mối nối lỏng có thể phát nhiệt, gây chập chờn hoặc làm chảy lớp vỏ.

Cáp nên được đi trong ống, máng hoặc hộp kỹ thuật phù hợp. Nếu đi ngoài trời hoặc khu vực ẩm, cần dùng phụ kiện bảo vệ và hộp nối phù hợp.

Sau khi thi công, nên kiểm tra lại đường dây, đầu nối, aptomat bảo vệ và tải sử dụng trước khi vận hành lâu dài.

Khi Nào Không Nên Dùng Cáp PVC/PVC Thông Thường?

Không nên dùng cáp PVC/PVC thông thường cho môi trường nhiệt độ cao nếu sản phẩm không được thiết kế để chịu nhiệt.

Không nên dùng cho khu vực nhiều dầu, hóa chất hoặc mài mòn mạnh nếu vỏ PVC không phù hợp.

Không nên dùng thay cáp chống cháy trong các hệ thống cần duy trì hoạt động khi có cháy, chẳng hạn bơm chữa cháy, quạt hút khói, báo cháy hoặc chiếu sáng khẩn cấp.

Không nên chôn trực tiếp hoặc ngâm nước lâu dài nếu cáp không được thiết kế cho điều kiện đó.

Trong các trường hợp trên, cần chọn loại cáp chuyên dụng hơn hoặc có biện pháp bảo vệ đúng kỹ thuật.

So Sánh PVC/PVC Với XLPE/PVC Theo Cách Dễ Hiểu

Cáp PVC/PVC có lớp cách điện PVC và vỏ PVC. Loại này phù hợp với nhiều ứng dụng hạ thế thông thường, dễ thi công và chi phí hợp lý.

Cáp XLPE/PVC có lớp cách điện XLPE và vỏ PVC. XLPE thường chịu nhiệt và chịu điện tốt hơn PVC trong nhiều điều kiện, nên phù hợp hơn với một số hệ thống tải cao hoặc yêu cầu kỹ thuật cao hơn.

Tuy nhiên, không phải lúc nào XLPE/PVC cũng cần thiết. Với các tuyến điện thông thường, cáp PVC/PVC vẫn là lựa chọn kinh tế nếu đáp ứng đúng tải, đúng điện áp và đúng môi trường.

Việc chọn loại nào nên dựa trên thiết kế điện, môi trường lắp đặt và yêu cầu an toàn của công trình.

Dấu Hiệu Cáp Cần Được Kiểm Tra

Nếu cáp nóng bất thường khi vận hành, cần kiểm tra ngay. Nguyên nhân có thể do quá tải, chọn sai tiết diện, mối nối lỏng hoặc cáp đã xuống cấp.

Nếu vỏ cáp bị nứt, phồng, chảy, cháy xém hoặc có mùi khét, không nên tiếp tục sử dụng nếu chưa kiểm tra kỹ.

Nếu aptomat nhảy liên tục, thiết bị hoạt động chập chờn hoặc ổ cắm, tủ điện nóng bất thường, cần kiểm tra toàn bộ tuyến cáp và điểm đấu nối.

Phát hiện sớm giúp tránh sự cố lớn, đặc biệt trong các hệ thống điện âm tường, đi ngầm hoặc cấp nguồn cho thiết bị quan trọng.

Kết Luận

Cáp điện lực cách điện PVC/PVC là loại cáp có lõi dẫn bằng đồng hoặc nhôm, lớp cách điện PVC và lớp vỏ ngoài PVC. Đây là dòng cáp phổ biến trong hệ thống điện hạ thế nhờ dễ thi công, chi phí hợp lý và phù hợp với nhiều công trình dân dụng, thương mại và công nghiệp nhẹ.

Tuy nhiên, cáp PVC/PVC cũng có giới hạn về nhiệt độ, môi trường ngoài trời, dầu, hóa chất, nước và yêu cầu chống cháy đặc biệt. Vì vậy, không nên dùng loại cáp này cho mọi trường hợp nếu chưa kiểm tra thông số kỹ thuật.

Để sử dụng an toàn, cần chọn đúng tiết diện, đúng cấp điện áp, đúng môi trường lắp đặt và sản phẩm có chất lượng rõ ràng. Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống điện vận hành ổn định, bền hơn và giảm rủi ro trong quá trình sử dụng.
