Cáp Đồng Trần Là Gì? Ứng Dụng, Ưu Điểm Và Cách Chọn An Toàn

Trong ngành điện, đồng là một trong những vật liệu dẫn điện được sử dụng rất phổ biến. Nhờ khả năng dẫn điện tốt, độ bền cao và dễ gia công, đồng xuất hiện trong nhiều loại dây cáp điện khác nhau.

Một trong những sản phẩm quen thuộc là cáp đồng trần. Đây là loại cáp không có lớp cách điện bên ngoài, thường dùng trong các hệ thống tiếp địa, chống sét, nối đất, đường dây trên không hoặc một số hạng mục kỹ thuật đặc biệt.

Tuy nhiên, vì không có lớp vỏ cách điện nên cáp đồng trần không thể dùng tùy tiện như dây điện bọc nhựa hay cáp điện lực thông thường. Nếu sử dụng sai vị trí, loại cáp này có thể gây nguy hiểm cho người và thiết bị.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cáp đồng trần là gì, có ưu điểm gì, dùng ở đâu và cần lưu ý gì khi lựa chọn.

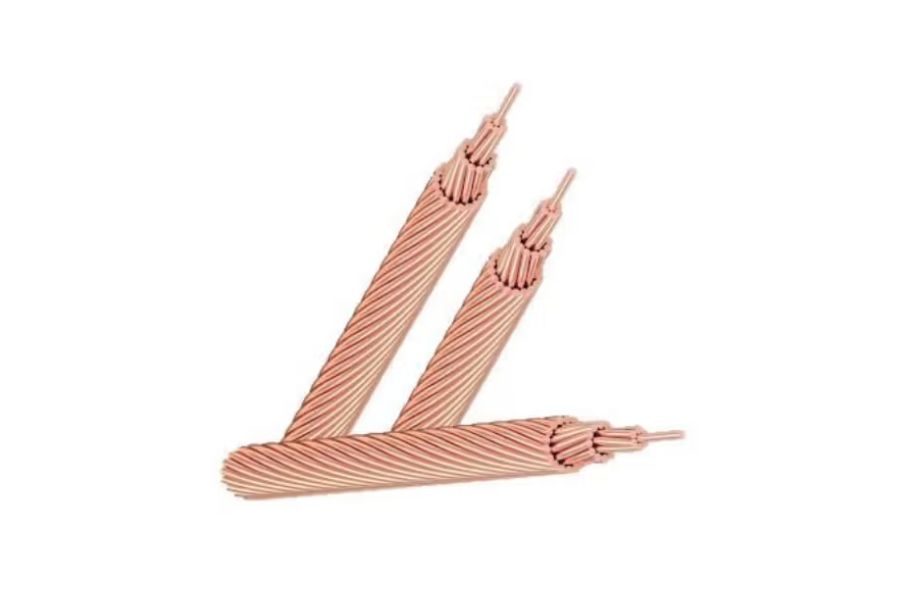

Cáp Đồng Trần Là Gì?

Cáp đồng trần là loại dây hoặc cáp dẫn điện được làm từ đồng, bên ngoài không có lớp cách điện bao bọc. Vì “trần” nên phần lõi đồng tiếp xúc trực tiếp với môi trường xung quanh.

Cáp đồng trần có thể ở dạng một sợi đồng đặc, nhiều sợi đồng bện lại hoặc dạng dây đồng xoắn tùy mục đích sử dụng. Loại bện nhiều sợi thường mềm hơn và dễ thi công hơn trong một số ứng dụng.

Do không có lớp cách điện, cáp đồng trần thường không dùng như dây cấp điện dân dụng thông thường trong nhà. Thay vào đó, nó được dùng ở những vị trí đã có thiết kế an toàn riêng, chẳng hạn hệ thống nối đất, tiếp địa chống sét, trạm điện hoặc một số đường dây trên không.

Nói đơn giản, cáp đồng trần là dây dẫn đồng không bọc vỏ, dẫn điện rất tốt nhưng cần lắp đặt đúng kỹ thuật để đảm bảo an toàn.

Vì Sao Gọi Là Cáp Đồng Trần?

Tên gọi “cáp đồng trần” xuất phát từ cấu tạo của sản phẩm. “Đồng” là vật liệu lõi dẫn, còn “trần” nghĩa là không có lớp cách điện hoặc lớp vỏ nhựa bao bên ngoài.

Khác với dây điện bọc PVC, cáp CV, cáp CXV hoặc cáp điện lực có lớp cách điện, cáp đồng trần để lộ phần kim loại dẫn điện ra ngoài.

Chính đặc điểm này giúp cáp đồng trần dễ kết nối điện, dễ tiếp xúc với hệ thống tiếp địa hoặc phụ kiện kẹp nối. Tuy nhiên, nó cũng làm tăng nguy cơ chạm điện nếu dùng sai mục đích.

Vì vậy, khi nhắc đến cáp đồng trần, cần luôn nhớ rằng đây là loại dây dẫn không cách điện và chỉ nên dùng ở những hạng mục phù hợp.

Đồng Có Ưu Điểm Gì Trong Dẫn Điện?

Đồng là vật liệu dẫn điện rất tốt và được sử dụng rộng rãi trong ngành điện. Trong thực tế, bạc dẫn điện tốt hơn đồng, nhưng bạc quá đắt nên không phổ biến cho dây cáp điện thông thường.

Đồng có sự cân bằng tốt giữa khả năng dẫn điện, độ bền, khả năng gia công và chi phí. Nhờ đó, đồng trở thành lựa chọn phổ biến cho dây điện, cáp điện, thanh cái, tiếp địa và nhiều thiết bị điện.

Với cáp đồng trần, lõi đồng giúp dòng điện đi qua ổn định, giảm tổn thất so với nhiều vật liệu dẫn điện kém hơn nếu cùng điều kiện thiết kế.

Ngoài ra, đồng có độ bền cơ học tốt, dễ uốn, dễ đấu nối và phù hợp với nhiều phụ kiện điện. Đây là lý do cáp đồng trần được dùng nhiều trong hệ thống nối đất và chống sét.

Cấu Tạo Của Cáp Đồng Trần

Cấu tạo của cáp đồng trần khá đơn giản. Thành phần chính gần như chỉ là lõi dẫn bằng đồng.

Tùy quy cách, lõi đồng có thể là một sợi đặc hoặc nhiều sợi nhỏ bện lại. Loại một sợi đặc thường cứng hơn, giữ hình dạng tốt hơn. Loại nhiều sợi bện mềm hơn, dễ thi công hơn ở các tuyến cần uốn hoặc kéo dài.

Một số loại cáp đồng trần có thể được xử lý bề mặt hoặc sản xuất theo tiêu chuẩn riêng để phù hợp với môi trường lắp đặt. Tuy nhiên, điểm chung là không có lớp cách điện PVC, XLPE hay cao su như dây cáp điện bọc vỏ.

Chính vì cấu tạo đơn giản nên việc chọn đúng tiết diện, chất lượng đồng và phụ kiện đấu nối là rất quan trọng.

Cáp Đồng Trần Có Những Dạng Nào?

Cáp đồng trần có thể được chia theo hình dạng và cấu trúc lõi.

Dạng đồng đặc là dây đồng một sợi, có độ cứng cao hơn và thường dùng ở những vị trí cần cố định tốt.

Dạng đồng bện gồm nhiều sợi đồng nhỏ xoắn lại với nhau. Loại này linh hoạt hơn, dễ uốn hơn và thường phù hợp với các tuyến cần thi công dài hoặc cần độ mềm nhất định.

Ngoài ra, có thể phân biệt theo tiết diện như 16mm², 25mm², 35mm², 50mm², 70mm² hoặc lớn hơn tùy nhu cầu. Tiết diện càng lớn thì khả năng dẫn dòng và khả năng chịu dòng sự cố thường càng cao, nhưng trọng lượng và chi phí cũng tăng.

Khi chọn loại nào, cần dựa vào thiết kế điện, dòng điện, yêu cầu tiếp địa hoặc chống sét, không nên chọn theo cảm tính.

Ưu Điểm Của Cáp Đồng Trần

Cáp đồng trần có nhiều ưu điểm trong các ứng dụng phù hợp.

Ưu điểm đầu tiên là khả năng dẫn điện tốt. Đồng giúp truyền dòng điện hiệu quả, phù hợp với hệ thống cần dẫn dòng sự cố, dòng sét hoặc dòng nối đất.

Ưu điểm thứ hai là độ bền cơ học cao. Cáp đồng có khả năng chịu lực tốt hơn nhiều loại vật liệu mềm yếu khác, giúp dây bền hơn trong quá trình thi công và sử dụng.

Ưu điểm thứ ba là dễ đấu nối. Vì không có lớp cách điện, cáp đồng trần dễ kẹp nối, hàn hóa nhiệt hoặc kết nối với cọc tiếp địa, thanh đồng, thiết bị tiếp địa và phụ kiện chuyên dụng.

Ưu điểm thứ tư là tuổi thọ tốt nếu lắp đúng môi trường và phụ kiện phù hợp. Trong nhiều hệ thống tiếp địa, cáp đồng trần có thể làm việc ổn định trong thời gian dài.

Khả Năng Dẫn Điện Tốt

Khả năng dẫn điện là lý do quan trọng nhất khiến cáp đồng trần được dùng nhiều. Đồng có điện trở thấp, giúp dòng điện truyền qua dễ hơn so với một số vật liệu khác.

Trong hệ thống tiếp địa, cáp đồng trần giúp dẫn dòng rò, dòng sự cố hoặc dòng sét về hệ thống nối đất nhanh hơn nếu được thiết kế đúng.

Trong một số đường dây trên không hoặc trạm điện, cáp đồng trần cũng có thể được sử dụng vì khả năng dẫn điện và chịu dòng tốt.

Tuy nhiên, khả năng dẫn điện tốt không có nghĩa là có thể dùng cáp đồng trần ở mọi nơi. Vì không có cách điện, nó cần khoảng cách an toàn, vị trí lắp đặt phù hợp và biện pháp bảo vệ theo thiết kế.

Độ Bền Và Khả Năng Chống Ăn Mòn

Đồng có khả năng chống ăn mòn tương đối tốt trong nhiều môi trường. Khi tiếp xúc với không khí, bề mặt đồng có thể bị oxy hóa và đổi màu, nhưng lớp oxy hóa này không làm đồng mất ngay khả năng dẫn điện.

Trong hệ thống tiếp địa, độ bền của cáp đồng trần phụ thuộc vào môi trường đất, độ ẩm, hóa chất, muối, axit và cách kết nối với các kim loại khác.

Nếu lắp trong môi trường có tính ăn mòn cao, cần chọn đúng loại vật liệu, phụ kiện và phương pháp nối. Việc nối đồng với kim loại khác không đúng cách có thể gây ăn mòn điện hóa.

Vì vậy, dù cáp đồng trần bền, vẫn cần xem xét môi trường lắp đặt thực tế để đảm bảo tuổi thọ hệ thống.

Khả Năng Chịu Nhiệt

Đồng có nhiệt độ nóng chảy cao và chịu nhiệt tốt hơn nhiều vật liệu cách điện thông thường. Điều này giúp cáp đồng trần phù hợp trong một số ứng dụng có dòng sự cố hoặc dòng sét trong thời gian ngắn.

Tuy nhiên, khi dòng điện quá lớn chạy qua, cáp vẫn có thể nóng lên. Nếu tiết diện không đủ hoặc điểm nối tiếp xúc kém, nhiệt có thể tăng mạnh tại vị trí nối.

Trong hệ thống điện, phát nhiệt bất thường luôn là dấu hiệu nguy hiểm. Vì vậy, không nên chỉ dựa vào khả năng chịu nhiệt của đồng mà bỏ qua tính toán dòng điện, tiết diện và chất lượng mối nối.

Một hệ thống an toàn cần có cả vật liệu tốt, thiết kế đúng và thi công chuẩn.

Ứng Dụng Trong Hệ Thống Tiếp Địa

Ứng dụng phổ biến nhất của cáp đồng trần là hệ thống tiếp địa. Trong hệ thống này, cáp đồng trần được dùng để kết nối các cọc tiếp địa, thanh tiếp địa, tủ điện, thiết bị điện và các phần kim loại cần nối đất.

Mục tiêu của tiếp địa là tạo đường dẫn an toàn cho dòng rò hoặc dòng sự cố đi xuống đất, giúp giảm nguy cơ điện giật và bảo vệ thiết bị.

Cáp đồng trần phù hợp với tiếp địa vì dẫn điện tốt, dễ nối với cọc đồng hoặc cọc mạ đồng, và dễ kiểm tra trong quá trình lắp đặt.

Tuy nhiên, hệ thống tiếp địa cần được thiết kế đúng điện trở nối đất, đúng tiết diện dây và đúng phương pháp nối. Không nên chỉ kéo dây đồng trần tùy ý rồi xem như đã an toàn.

Ứng Dụng Trong Hệ Thống Chống Sét

Cáp đồng trần cũng được dùng nhiều trong hệ thống chống sét, đặc biệt là tuyến dẫn sét và mạng tiếp địa chống sét.

Khi sét đánh vào kim thu sét hoặc hệ thống thu sét, dòng sét cần được dẫn xuống đất theo đường an toàn nhất. Cáp đồng trần hoặc băng đồng có thể được dùng để dẫn dòng này nếu phù hợp với thiết kế.

Trong hệ thống chống sét, cáp phải chịu dòng rất lớn trong thời gian rất ngắn. Vì vậy, tiết diện cáp, đường đi dây, bán kính uốn, mối nối và cách liên kết với hệ thống tiếp địa đều rất quan trọng.

Nếu thi công sai, dòng sét có thể phóng điện sang vật xung quanh, gây nguy hiểm cho công trình và thiết bị.

Ứng Dụng Trong Trạm Điện Và Nhà Máy

Trong trạm điện, tủ điện lớn, nhà máy và khu công nghiệp, cáp đồng trần có thể được dùng cho hệ thống nối đất bảo vệ, nối đất làm việc hoặc liên kết đẳng thế.

Các thiết bị như tủ điện, khung máy, vỏ thiết bị, thang máng cáp, kết cấu kim loại và máy móc có thể cần được nối đất để đảm bảo an toàn.

Cáp đồng trần giúp tạo mạng liên kết dẫn điện tốt giữa các điểm cần nối đất. Nhờ đó, khi có sự cố rò điện, dòng sự cố có đường dẫn về đất hoặc về hệ thống bảo vệ.

Trong nhà máy, việc nối đất đúng kỹ thuật giúp giảm nguy cơ điện giật, bảo vệ thiết bị và hỗ trợ hệ thống bảo vệ điện hoạt động chính xác hơn.

Ứng Dụng Trong Đường Dây Trên Không

Trong một số hệ thống điện, cáp đồng trần có thể được dùng cho đường dây trên không hoặc tuyến dẫn điện đặc biệt. Vì không có lớp cách điện, loại dây này cần được treo ở khoảng cách an toàn và dùng phụ kiện cách điện phù hợp.

Đường dây trần thường yêu cầu thiết kế nghiêm ngặt hơn về chiều cao treo dây, khoảng cách pha, khoảng cách với công trình, cây xanh và khu vực có người qua lại.

Với công trình dân dụng thông thường, không nên tự ý dùng cáp đồng trần làm dây cấp điện lộ thiên nếu không có thiết kế và biện pháp bảo vệ.

Ứng dụng này thường thuộc phạm vi của kỹ sư điện, đơn vị thi công chuyên nghiệp hoặc hệ thống phân phối điện có quy chuẩn rõ ràng.

Cáp Đồng Trần Có Dùng Cho Điện Dân Dụng Không?

Cáp đồng trần có thể xuất hiện trong công trình dân dụng, nhưng thường là ở các hạng mục như tiếp địa, chống sét hoặc nối đất thiết bị.

Không nên dùng cáp đồng trần để thay cho dây điện bọc cách điện trong nhà. Vì không có vỏ bảo vệ, cáp đồng trần có thể gây chạm điện, điện giật hoặc chập điện nếu tiếp xúc với người, vật kim loại hoặc dây khác.

Trong hệ thống điện dân dụng, các dây cấp nguồn cho đèn, ổ cắm, thiết bị gia dụng, máy lạnh hoặc bình nóng lạnh cần dùng dây/cáp có lớp cách điện phù hợp.

Cáp đồng trần chỉ nên dùng trong các vị trí đã được thiết kế rõ ràng, có khoảng cách an toàn và có mục đích kỹ thuật cụ thể.

Cáp Đồng Trần Khác Gì Cáp Đồng Bọc Cách Điện?

Cáp đồng trần không có lớp cách điện bên ngoài, còn cáp đồng bọc cách điện có lớp PVC, XLPE, cao su hoặc vật liệu cách điện bao quanh lõi dẫn.

Cáp đồng bọc cách điện phù hợp để cấp nguồn cho thiết bị, đi trong nhà, đi âm tường, trong ống, trong máng cáp hoặc hệ thống phân phối điện thông thường.

Cáp đồng trần phù hợp hơn cho tiếp địa, chống sét, nối đất, đường dây trên không hoặc ứng dụng dẫn điện trực tiếp có thiết kế an toàn riêng.

Sự khác biệt lớn nhất là mức độ an toàn khi tiếp xúc. Dây bọc cách điện có lớp bảo vệ giúp giảm nguy cơ chạm điện, còn dây trần thì không.

Vì vậy, không nên thay thế hai loại này cho nhau nếu không có chỉ dẫn kỹ thuật.

Cách Chọn Cáp Đồng Trần Phù Hợp

Để chọn cáp đồng trần đúng, trước hết cần xác định mục đích sử dụng. Cáp dùng cho tiếp địa, chống sét, nối đất thiết bị hay đường dây trên không sẽ có yêu cầu khác nhau.

Tiếp theo, cần chọn đúng tiết diện. Tiết diện phải đủ để dẫn dòng làm việc, dòng sự cố hoặc dòng sét theo yêu cầu thiết kế. Với hệ thống tiếp địa và chống sét, tiết diện không nên chọn theo cảm tính.

Sau đó, cần xem dạng dây. Dây đồng đặc phù hợp với một số vị trí cố định, còn dây đồng bện linh hoạt hơn khi cần thi công tuyến dài hoặc có nhiều đoạn uốn.

Cuối cùng, cần chọn phụ kiện phù hợp như kẹp nối, đầu cos, cọc tiếp địa, thanh đồng hoặc vật liệu hàn hóa nhiệt nếu hệ thống yêu cầu.

Chọn Tiết Diện Cáp Đồng Trần

Tiết diện là yếu tố quan trọng nhất khi chọn cáp đồng trần. Tiết diện càng lớn thì khả năng dẫn dòng càng cao, nhưng chi phí và trọng lượng cũng tăng.

Trong hệ thống tiếp địa, tiết diện dây cần phù hợp với dòng sự cố dự kiến, thời gian tác động của thiết bị bảo vệ và tiêu chuẩn thiết kế.

Trong hệ thống chống sét, tiết diện dây cần đáp ứng yêu cầu dẫn dòng sét và chịu được xung dòng rất lớn trong thời gian ngắn.

Nếu chọn tiết diện quá nhỏ, cáp có thể nóng, đứt, giảm tuổi thọ hoặc không đảm bảo an toàn khi có sự cố. Nếu chọn quá lớn, chi phí tăng nhưng chưa chắc cần thiết.

Vì vậy, nên chọn tiết diện theo bản vẽ thiết kế hoặc tư vấn từ kỹ sư điện.

Lưu Ý Về Mối Nối Và Phụ Kiện

Mối nối là vị trí rất quan trọng trong hệ thống dùng cáp đồng trần. Một mối nối kém có thể làm tăng điện trở tiếp xúc, gây nóng, oxy hóa hoặc làm hệ thống tiếp địa hoạt động không hiệu quả.

Với hệ thống tiếp địa, các mối nối thường cần chắc chắn, bền lâu và chịu được môi trường đất hoặc ẩm. Một số công trình dùng hàn hóa nhiệt để tạo mối nối bền và dẫn điện tốt.

Kẹp nối, đầu cos, bulong, thanh đồng và cọc tiếp địa cần tương thích với vật liệu đồng. Nếu nối với kim loại khác, cần chú ý nguy cơ ăn mòn điện hóa.

Không nên nối cáp đồng trần bằng cách quấn tạm hoặc siết không đúng kỹ thuật, đặc biệt trong hệ thống chống sét và tiếp địa.

Lưu Ý Khi Lắp Đặt Cáp Đồng Trần

Vì không có lớp cách điện, cáp đồng trần cần được lắp đặt ở vị trí an toàn, đúng mục đích và tránh tiếp xúc ngoài ý muốn.

Nếu dùng cho tiếp địa, dây cần đi theo tuyến ngắn, chắc chắn, ít mối nối và được bảo vệ cơ học ở những vị trí dễ va chạm.

Nếu dùng cho chống sét, tuyến dẫn sét nên đi thẳng nhất có thể, hạn chế uốn gấp và phải đảm bảo khoảng cách an toàn theo thiết kế.

Nếu dùng ngoài trời, cần xem nguy cơ oxy hóa, ăn mòn, va chạm và tiếp xúc với người. Với các vị trí có người dễ chạm vào, cần có biện pháp bảo vệ hoặc bố trí phù hợp.

Thi công cáp đồng trần nên do người có chuyên môn điện thực hiện, đặc biệt trong hệ thống chống sét và trạm điện.

Những Sai Lầm Thường Gặp Khi Dùng Cáp Đồng Trần

Sai lầm đầu tiên là dùng cáp đồng trần thay dây điện bọc cách điện trong nhà. Đây là cách dùng nguy hiểm vì dây trần có thể gây điện giật hoặc chạm chập.

Sai lầm thứ hai là chọn tiết diện quá nhỏ cho tiếp địa hoặc chống sét. Khi có sự cố, dây có thể không chịu được dòng lớn.

Sai lầm thứ ba là làm mối nối sơ sài. Mối nối kém làm tăng điện trở, giảm hiệu quả tiếp địa và có thể phát nhiệt.

Sai lầm thứ tư là bỏ qua môi trường lắp đặt. Đất ăn mòn, khu vực ẩm, hóa chất hoặc môi trường biển có thể ảnh hưởng đến tuổi thọ của dây và mối nối.

Sai lầm thứ năm là mua cáp không rõ chất lượng. Cáp không đủ tiết diện hoặc không đúng vật liệu có thể làm hệ thống không đạt yêu cầu kỹ thuật.

Cách Kiểm Tra Và Bảo Trì

Cáp đồng trần trong hệ thống tiếp địa, chống sét hoặc trạm điện cần được kiểm tra định kỳ.

Các nội dung cần kiểm tra gồm tình trạng bề mặt dây, mối nối, kẹp nối, cọc tiếp địa, điểm liên kết với thiết bị và dấu hiệu ăn mòn.

Với hệ thống tiếp địa, cần đo điện trở nối đất theo yêu cầu kỹ thuật. Nếu điện trở tăng cao, có thể do mối nối kém, cọc tiếp địa xuống cấp, đất khô hoặc hệ thống bị ăn mòn.

Với hệ thống chống sét, cần kiểm tra sau các mùa mưa bão hoặc sau sự cố sét đánh gần công trình.

Bảo trì đúng cách giúp hệ thống tiếp địa và chống sét hoạt động hiệu quả hơn, giảm rủi ro cho người và thiết bị.

Có Nên Chọn Cáp Đồng Trần Chỉ Theo Giá?

Không nên chọn cáp đồng trần chỉ theo giá rẻ. Với các hạng mục như tiếp địa và chống sét, chất lượng vật liệu ảnh hưởng trực tiếp đến an toàn.

Cáp giá rẻ bất thường có thể thiếu tiết diện, vật liệu không đúng hoặc chất lượng đồng không ổn định. Những vấn đề này có thể làm giảm khả năng dẫn dòng và giảm tuổi thọ hệ thống.

Khi mua, nên chọn sản phẩm có thông tin rõ ràng về tiết diện, vật liệu, trọng lượng, tiêu chuẩn và nguồn gốc.

Với công trình quan trọng, nên yêu cầu chứng nhận chất lượng hoặc hồ sơ kỹ thuật nếu cần nghiệm thu.

Kết Luận

Cáp đồng trần là loại dây/cáp dẫn điện làm từ đồng và không có lớp cách điện bên ngoài. Nhờ khả năng dẫn điện tốt, độ bền cao và dễ kết nối, loại cáp này được dùng nhiều trong hệ thống tiếp địa, chống sét, nối đất thiết bị, trạm điện và một số đường dây kỹ thuật phù hợp.

Tuy nhiên, vì không có lớp vỏ cách điện nên cáp đồng trần cần được sử dụng rất cẩn thận. Không nên dùng loại cáp này thay cho dây điện bọc cách điện trong nhà hoặc các tuyến cấp nguồn thông thường nếu không có thiết kế an toàn.

Khi chọn cáp đồng trần, cần quan tâm đến tiết diện, dạng dây, chất lượng đồng, môi trường lắp đặt, phụ kiện đấu nối và tiêu chuẩn kỹ thuật. Chọn đúng ngay từ đầu sẽ giúp hệ thống điện an toàn hơn, bền hơn và giảm rủi ro trong quá trình vận hành.
