Cáp Đồng Trục Là Gì? Cấu Tạo, Ứng Dụng Và Các Loại Phổ Biến

Cáp đồng trục là một trong những loại cáp truyền tín hiệu được sử dụng khá phổ biến trong truyền hình cáp, hệ thống camera, viễn thông, trạm BTS và một số hệ thống truyền tín hiệu tần số cao.

Tên gọi “đồng trục” xuất phát từ cấu tạo đặc biệt của sợi cáp. Từ lõi dẫn ở giữa, lớp cách điện, lớp lưới kim loại cho đến lớp vỏ ngoài đều được bố trí quanh cùng một trục hình học chạy dọc theo thân cáp.

Nhờ cấu tạo này, cáp đồng trục có khả năng truyền tín hiệu ổn định, hạn chế nhiễu từ môi trường bên ngoài và giảm thất thoát tín hiệu trong quá trình truyền dẫn. Bài viết dưới đây sẽ giúp bạn hiểu đơn giản hơn cáp đồng trục là gì, dùng để làm gì, cấu tạo ra sao và có những loại phổ biến nào.

Cáp Đồng Trục Là Gì?

Cáp đồng trục là loại cáp truyền tín hiệu điện, có một lõi dẫn điện nằm ở trung tâm. Lõi dẫn này được bao quanh bởi lớp điện môi cách điện, bên ngoài là lớp lưới hoặc lớp bện kim loại chống nhiễu, ngoài cùng là lớp vỏ bảo vệ.

Điểm đặc biệt của cáp đồng trục là các lớp cáp được bố trí đồng tâm với nhau. Nhờ vậy, tín hiệu truyền bên trong lõi cáp được bảo vệ tốt hơn, ít bị ảnh hưởng bởi nhiễu điện từ và nhiễu tần số vô tuyến từ môi trường xung quanh.

Cáp đồng trục được nhà toán học và kỹ sư người Anh Oliver Heaviside phát minh và được cấp bằng sáng chế vào năm 1880. Cho đến nay, loại cáp này vẫn được sử dụng trong nhiều hệ thống truyền tín hiệu nhờ cấu tạo bền, dễ triển khai và phù hợp với nhiều ứng dụng thực tế.

Ưu Điểm Của Cáp Đồng Trục

Ưu điểm lớn của cáp đồng trục là tín hiệu được truyền bên trong lõi cáp và được bao bọc bởi nhiều lớp bảo vệ. Lớp điện môi và lớp lưới kim loại giúp hạn chế nhiễu từ bên ngoài, đồng thời giúp tín hiệu không bị rò rỉ ra ngoài quá nhiều.

Nhờ đó, cáp đồng trục có thể đi gần một số vật liệu kim loại hoặc đi cùng khu vực với các tuyến cáp khác mà vẫn giữ được tín hiệu tương đối ổn định, nếu được thi công đúng kỹ thuật.

Cáp đồng trục cũng có khả năng truyền tín hiệu tần số cao khá tốt. Đây là lý do loại cáp này được dùng nhiều trong truyền hình cáp, camera analog, hệ thống vô tuyến, ăng ten, trạm BTS và nhiều hệ thống truyền dẫn chuyên dụng.

Ngoài ra, cáp đồng trục có độ bền cơ học tốt, dễ lắp đặt, dễ bấm đầu nối và có nhiều loại để lựa chọn theo nhu cầu sử dụng. Tùy theo khoảng cách truyền, dải tần và môi trường lắp đặt, người dùng có thể chọn RG59, RG6, RG11, cáp feeder hoặc các loại cáp đồng trục chuyên dụng khác.

Cáp Đồng Trục Dùng Để Làm Gì?

Cáp đồng trục được dùng chủ yếu để truyền tín hiệu tần số cao và hạn chế nhiễu từ môi trường bên ngoài. Loại cáp này có mặt trong nhiều hệ thống quen thuộc hằng ngày.

Trong truyền hình cáp, cáp đồng trục được dùng để truyền tín hiệu từ hệ thống nhà cung cấp đến thiết bị thu hoặc tivi. Trong hệ thống camera giám sát, cáp đồng trục thường được dùng cho camera analog để truyền hình ảnh từ camera về đầu ghi.

Trong viễn thông, cáp đồng trục có thể được dùng để truyền tín hiệu giữa thiết bị thu phát sóng vô tuyến và ăng ten. Một số loại cáp feeder đồng trục còn được sử dụng tại các trạm BTS để truyền tín hiệu giữa thiết bị trạm và hệ thống ăng ten.

Ngoài ra, cáp đồng trục còn được ứng dụng trong hệ thống internet băng thông rộng trên hạ tầng cáp truyền hình, hệ thống radar, hệ thống AM, FM, thông tin vệ tinh, hệ thống inbuilding và các ứng dụng truyền tín hiệu chuyên dụng khác.

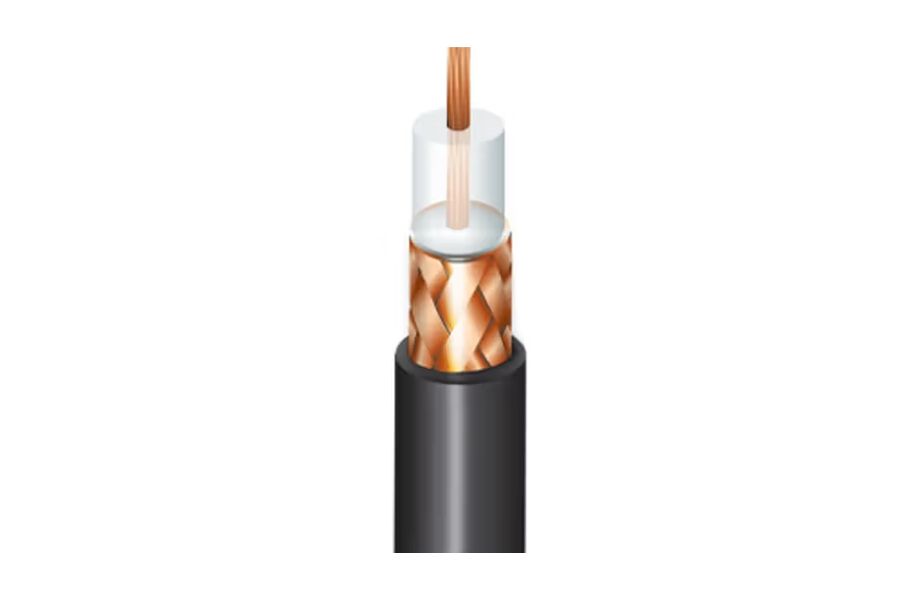

Cấu Tạo Cơ Bản Của Cáp Đồng Trục

Cáp đồng trục thường có cấu tạo gồm bốn lớp chính.

Lớp trong cùng là lõi dẫn. Lõi này có thể là lõi đồng, lõi thép phủ đồng hoặc hợp kim mạ đồng tùy theo dòng sản phẩm và mục đích sử dụng. Lõi dẫn có nhiệm vụ truyền tín hiệu điện.

Bao quanh lõi dẫn là lớp điện môi cách điện. Lớp này thường được làm từ vật liệu phi kim, có màu trắng hoặc sáng, giúp cách ly lõi dẫn trung tâm với lớp dẫn ngoài. Lớp điện môi cũng góp phần giữ cho cấu trúc tín hiệu ổn định trong quá trình truyền dẫn.

Bên ngoài lớp điện môi là lớp bện kim loại hoặc lớp chống nhiễu. Với các loại cáp đồng trục lõi đặc, lớp này thường là lưới đồng hoặc lưới nhôm được bện lại. Nhiệm vụ của nó là giảm suy hao, chống nhiễu và hạn chế tín hiệu bị ảnh hưởng bởi môi trường bên ngoài.

Ngoài cùng là lớp vỏ bọc. Lớp này thường làm bằng PVC hoặc vật liệu bảo vệ tương tự, giúp bảo vệ toàn bộ sợi cáp khỏi bụi bẩn, độ ẩm, va chạm, ánh nắng và các tác động trong quá trình lắp đặt.

Lõi Đặc Và Lõi Rỗng Trong Cáp Đồng Trục

Cáp đồng trục có thể có lõi đặc hoặc lõi rỗng, tùy theo từng dòng sản phẩm.

Cáp đồng trục lõi đặc thường gặp trong các loại cáp RG như RG59, RG6, RG11 hoặc feeder 1/2. Loại này được sử dụng nhiều trong hệ thống camera, truyền hình cáp, tivi và các ứng dụng truyền tín hiệu thông dụng.

Cáp đồng trục lõi rỗng thường gặp ở các dòng feeder lớn như feeder 7/8 hoặc 1-5/8. Đây là những loại cáp chuyên dùng trong viễn thông, thường thấy tại các trạm BTS hoặc hệ thống truyền sóng giữa thiết bị và ăng ten.

Cáp feeder lõi rỗng thường có cấu tạo chắc chắn, suy hao thấp và khả năng truyền tín hiệu tốt trên những tuyến cần hiệu suất cao. Tuy nhiên, loại cáp này thường có kích thước lớn hơn, khó uốn hơn và chủ yếu dùng trong các hệ thống chuyên ngành.

Các Loại Cáp Đồng Trục Phổ Biến

Trong thực tế, cáp đồng trục có nhiều loại khác nhau. Nếu xét trong lĩnh vực viễn thông và truyền tín hiệu, có thể gặp cáp đồng trục lõi cứng, cáp đồng trục lõi mềm, cáp đồng trục suy hao thấp, cáp đồng trục nhiều lớp dẫn ngoài, cáp đồng trục nhăn hay còn gọi là cáp feeder, và các dòng cáp RG.

Mỗi loại cáp có đặc điểm riêng. Có loại ưu tiên độ mềm dẻo, có loại ưu tiên khoảng cách truyền xa, có loại ưu tiên chống nhiễu, có loại dùng cho camera, có loại dùng cho truyền hình, có loại dùng cho trạm BTS hoặc hệ thống vô tuyến.

Vì vậy, khi chọn cáp đồng trục, người dùng cần biết rõ mục đích sử dụng. Cáp dùng cho camera trong nhà sẽ khác với cáp dùng làm trục truyền hình cáp. Cáp dùng cho hệ thống BTS cũng sẽ khác với cáp dùng cho tivi hoặc camera analog thông thường.

Cáp Đồng Trục Feeder Là Gì?

Cáp feeder là một dạng cáp đồng trục chuyên dùng để truyền tín hiệu giữa ăng ten và thiết bị trạm, đặc biệt trong lĩnh vực viễn thông và trạm BTS.

Đặc điểm nổi bật của cáp feeder là có khả năng chống nhiễu tốt và suy hao thấp. Một số loại có lớp vỏ bọc kim loại dạng nhăn, giúp tín hiệu truyền đi ổn định và giảm thất thoát trên đường truyền.

Cáp feeder thường có kích thước lớn hơn các loại cáp RG thông dụng. Vì vậy, nó thường được dùng cho các tuyến chính, nơi yêu cầu truyền tín hiệu ổn định và hiệu suất cao hơn.

Cáp Đồng Trục RG Là Gì?

Cáp đồng trục RG là nhóm cáp rất phổ biến trong các hệ thống truyền hình, camera, thông tin vệ tinh, thông tin di động, hệ thống AM, FM, inbuilding, radar và nhiều ứng dụng truyền tín hiệu khác.

Trong nhóm cáp RG, ba loại thường gặp nhất là RG59, RG6 và RG11. Đây là những loại cáp được sử dụng nhiều trong nhà, trong hệ thống truyền hình cáp và trong hệ thống camera giám sát.

Mỗi loại có khả năng truyền tín hiệu, độ mềm dẻo, đường kính lõi và khoảng cách sử dụng khác nhau. Vì vậy, cần lựa chọn đúng loại để đảm bảo tín hiệu ổn định và tránh lãng phí.

Cáp Đồng Trục RG59

Cáp RG59 là loại cáp đồng trục khá phổ biến trong hệ thống camera quan sát, đặc biệt là camera analog. Loại cáp này thường có độ mềm dẻo tốt, dễ uốn và dễ thi công ở những vị trí cần đi dây linh hoạt.

RG59 phù hợp với các ứng dụng truyền tín hiệu ở tần số thấp hơn và khoảng cách gần. Trong thực tế, loại cáp này thường được dùng cho camera trong nhà, camera thang máy hoặc những vị trí cần sợi cáp mềm, có thể uốn cong thường xuyên.

Khoảng cách sử dụng của RG59 thường phù hợp với các tuyến ngắn, thông thường dưới khoảng 225m tùy theo chất lượng cáp, thiết bị và điều kiện thi công.

Cáp Đồng Trục RG6

Cáp RG6 là loại được sử dụng rất rộng rãi trong truyền hình cáp, tivi và hệ thống camera. So với RG59, RG6 thường có lõi trung tâm lớn hơn, khả năng truyền tín hiệu tốt hơn ở dải tần cao hơn và phù hợp với khoảng cách xa hơn.

RG6 thường được dùng cho các ứng dụng băng tần cơ bản và nhiều hệ thống truyền tín hiệu trong nhà. Loại cáp này có thể truyền tín hiệu camera, truyền hình hoặc kết nối các thiết bị tivi với khoảng cách tốt hơn RG59.

Trong nhiều trường hợp, RG6 có thể truyền xa khoảng 225m đến dưới 545m, tùy vào chất lượng dây, đầu nối, thiết bị phát nhận và điều kiện lắp đặt.

Cáp Đồng Trục RG11

Cáp RG11 là loại cáp đồng trục có kích thước lớn hơn RG59 và RG6. Nhờ lõi lớn hơn, RG11 có khả năng truyền tín hiệu ở khoảng cách xa hơn và thường phù hợp với các tuyến trục chính.

RG11 thường được dùng cho băng tần rộng, truyền hình cáp, hệ thống camera cần truyền xa hoặc các tuyến kết nối giữa các thiết bị ở khoảng cách lớn. Loại cáp này có thể phù hợp với khoảng cách trên 500m trong những điều kiện nhất định.

Tuy nhiên, do đường kính lớn nên RG11 kém linh hoạt hơn khi thi công. Cáp khó uốn hơn và không phù hợp với những vị trí có nhiều khúc cua hẹp. Vì vậy, RG11 thường được dùng cho tuyến chính, còn các đoạn nhánh ngắn có thể dùng RG6 hoặc RG59 tùy nhu cầu.

So Sánh Dễ Hiểu Giữa RG59, RG6 Và RG11

Nếu cần một sợi cáp mềm, dễ uốn, dùng cho camera analog hoặc khoảng cách gần, RG59 là lựa chọn phù hợp.

Nếu cần loại cáp thông dụng hơn, truyền tín hiệu tốt hơn, dùng cho truyền hình, tivi hoặc camera với khoảng cách trung bình, RG6 thường là lựa chọn cân bằng hơn.

Nếu cần truyền tín hiệu xa, làm tuyến trục chính hoặc dùng cho các hệ thống cần suy hao thấp hơn, RG11 sẽ phù hợp hơn. Tuy nhiên, cần lưu ý RG11 to và cứng hơn nên khó thi công ở những vị trí hẹp.

Nói ngắn gọn, RG59 phù hợp khoảng cách gần và cần độ mềm. RG6 phù hợp nhu cầu phổ biến trong nhà và khoảng cách trung bình. RG11 phù hợp tuyến xa hoặc tuyến trục chính.

Cáp Đồng Trục Có Những Loại Chuyên Dụng Nào Khác?

Ngoài các dòng RG và feeder, trên thị trường còn có nhiều loại cáp đồng trục chuyên dụng khác. Ví dụ, cáp đồng trục có dầu chống ẩm được dùng cho môi trường cần chống nước hoặc chống ẩm tốt hơn.

Cáp đồng trục kèm nguồn thường được dùng trong hệ thống camera analog. Loại này giúp đi chung đường tín hiệu và đường cấp nguồn, thuận tiện hơn khi thi công camera ở một số công trình.

Ngoài ra, còn có các loại cáp đồng trục nhiều lớp chống nhiễu, cáp suy hao thấp hoặc cáp chuyên dùng cho hệ thống vô tuyến, radar, truyền hình, trạm BTS và các ứng dụng kỹ thuật cao.

Lưu Ý Khi Chọn Mua Cáp Đồng Trục

Khi chọn cáp đồng trục, trước hết cần xác định cáp dùng cho mục đích gì. Cáp dùng cho camera, truyền hình cáp, tivi, trạm BTS hay hệ thống vô tuyến sẽ có yêu cầu khác nhau.

Bạn cũng cần quan tâm đến khoảng cách truyền tín hiệu. Nếu khoảng cách ngắn, RG59 có thể phù hợp. Nếu khoảng cách trung bình, RG6 thường được dùng nhiều. Nếu khoảng cách xa hoặc làm tuyến chính, RG11 hoặc cáp feeder có thể là lựa chọn tốt hơn.

Chất lượng lõi dẫn cũng rất quan trọng. Lõi đồng thường cho khả năng truyền tín hiệu tốt hơn, nhưng chi phí có thể cao hơn. Một số loại dùng thép phủ đồng hoặc hợp kim mạ đồng để giảm giá thành, nhưng cần chọn đúng theo nhu cầu để tránh suy hao tín hiệu.

Ngoài ra, nên kiểm tra lớp chống nhiễu, độ dày vỏ, khả năng chống ẩm, chất lượng đầu nối và nguồn gốc sản phẩm. Cáp kém chất lượng có thể làm tín hiệu yếu, hình ảnh camera nhiễu, truyền hình chập chờn hoặc hệ thống hoạt động không ổn định.

Kết Luận

Cáp đồng trục là loại cáp truyền tín hiệu có cấu tạo gồm lõi dẫn trung tâm, lớp điện môi cách điện, lớp bện kim loại chống nhiễu và lớp vỏ bảo vệ bên ngoài. Nhờ cấu tạo đồng trục, loại cáp này có khả năng truyền tín hiệu tần số cao, chống nhiễu tốt và được ứng dụng rộng rãi trong truyền hình cáp, camera, viễn thông, trạm BTS và nhiều hệ thống truyền dẫn khác.

Các loại cáp đồng trục phổ biến gồm RG59, RG6, RG11 và cáp feeder. RG59 phù hợp với khoảng cách gần và cần độ mềm dẻo. RG6 phù hợp với các ứng dụng phổ biến như tivi, truyền hình cáp và camera. RG11 phù hợp với khoảng cách xa hơn hoặc tuyến trục chính. Cáp feeder thường dùng trong viễn thông và trạm BTS.

Để chọn đúng cáp đồng trục, người dùng nên dựa vào mục đích sử dụng, khoảng cách truyền, dải tần, môi trường lắp đặt và chất lượng vật liệu. Chọn đúng loại cáp sẽ giúp tín hiệu ổn định hơn, giảm nhiễu và hạn chế sự cố trong quá trình sử dụng.
