Cáp Quang Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế

Trong thời đại internet tốc độ cao, camera giám sát, trung tâm dữ liệu và tự động hóa công nghiệp, nhu cầu truyền dữ liệu nhanh và ổn định ngày càng lớn. Đây là lý do cáp quang được sử dụng rộng rãi trong nhiều hệ thống hiện đại.

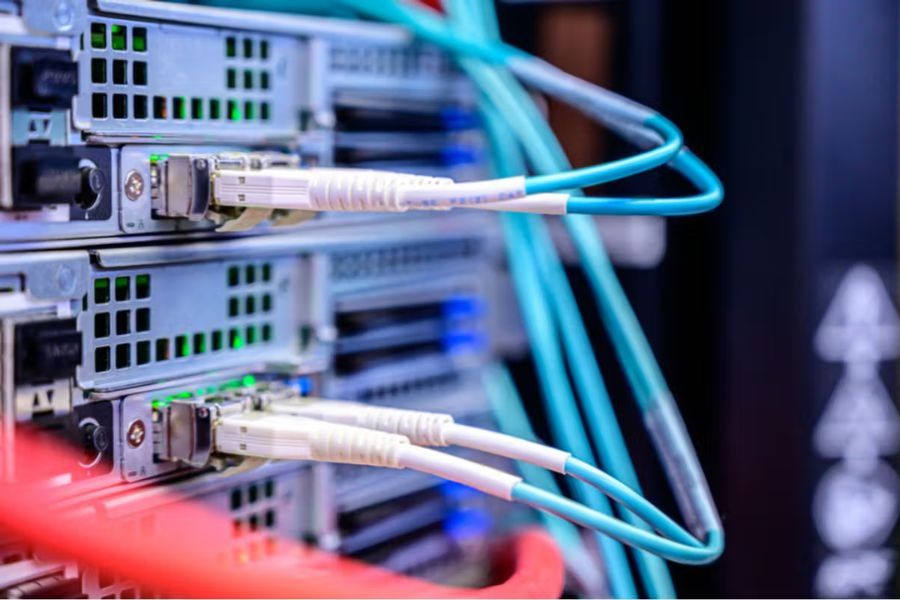

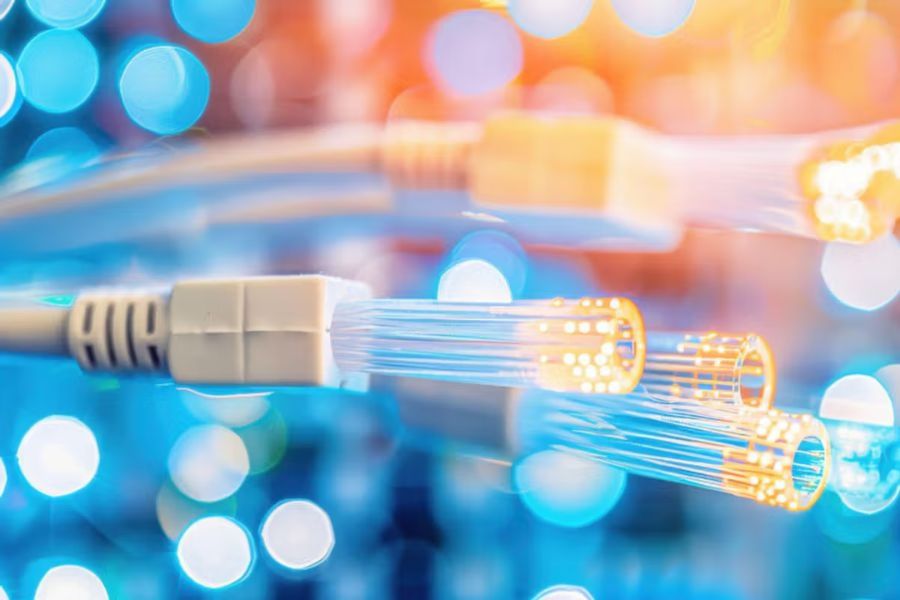

Khác với cáp đồng truyền tín hiệu bằng dòng điện, cáp quang truyền dữ liệu bằng ánh sáng. Nhờ đó, cáp quang có thể truyền tín hiệu với tốc độ cao, khoảng cách xa, ít suy hao và hầu như không bị ảnh hưởng bởi nhiễu điện từ.

Ngày nay, cáp quang không chỉ dùng trong viễn thông hay internet. Nó còn xuất hiện trong nhà máy, bệnh viện, sân bay, trung tâm dữ liệu, hệ thống camera, mạng nội bộ và nhiều công trình kỹ thuật khác.

Cáp Quang Là Gì?

Cáp quang, tên tiếng Anh là fiber optic cable, là loại cáp dùng sợi quang để truyền dữ liệu bằng ánh sáng. Sợi quang có thể làm từ thủy tinh hoặc nhựa quang học chuyên dụng.

Khi tín hiệu được đưa vào cáp quang, nó được chuyển thành các xung ánh sáng. Các xung ánh sáng này truyền bên trong lõi sợi quang và đi đến thiết bị nhận ở đầu kia. Tại đó, tín hiệu ánh sáng được chuyển lại thành dữ liệu để thiết bị sử dụng.

Điểm đặc biệt của cáp quang là nó không truyền tín hiệu bằng điện. Vì vậy, cáp quang ít bị ảnh hưởng bởi nhiễu điện từ, sét lan truyền qua đường tín hiệu hoặc các thiết bị điện công suất lớn xung quanh.

Nguyên Lý Hoạt Động Của Cáp Quang

Nguyên lý hoạt động của cáp quang dựa trên hiện tượng phản xạ toàn phần. Nói đơn giản, ánh sáng được “giữ” bên trong lõi sợi quang và phản xạ liên tục dọc theo chiều dài sợi cáp.

Bên trong sợi quang có lõi gọi là core. Bao quanh lõi là lớp cladding. Lõi có chiết suất cao hơn lớp cladding, nên khi ánh sáng truyền trong lõi, nó bị phản xạ trở lại thay vì thoát ra ngoài.

Nhờ cơ chế này, tín hiệu ánh sáng có thể đi rất xa với mức suy hao thấp. Khoảng cách truyền thực tế còn phụ thuộc vào loại cáp, thiết bị phát nhận, bước sóng, chất lượng đầu nối và thiết kế hệ thống.

Đây là lý do cáp quang được dùng nhiều trong các tuyến truyền dẫn xa, mạng viễn thông, đường trục internet và hệ thống cần độ ổn định cao.

Các Dạng Truyền Ánh Sáng Trong Sợi Quang

Trong sợi quang, ánh sáng có thể truyền theo nhiều đường khác nhau, thường gọi là các mode truyền.

Với axial mode, tia sáng đi gần như thẳng dọc theo lõi sợi quang. Đây là đường truyền ngắn hơn và thường cho thời gian truyền nhanh hơn.

Với low-order mode, tia sáng phản xạ ít lần hơn trong lõi. Tín hiệu vẫn truyền khá ổn định và ít bị trễ hơn so với các mode phản xạ nhiều.

Với high-order mode, tia sáng phản xạ nhiều lần hơn trước khi đến đầu nhận. Đường đi dài hơn nên có thể làm tín hiệu đến chậm hơn, gây hiện tượng tán sắc trong một số hệ thống.

Hiểu đơn giản, ánh sáng càng đi thẳng và ít phản xạ thì tín hiệu càng dễ giữ được chất lượng. Đây cũng là một trong những lý do cáp Single Mode phù hợp với truyền xa hơn cáp Multimode.

Cấu Tạo Cơ Bản Của Cáp Quang

Một sợi cáp quang nhìn bên ngoài có thể nhỏ và đơn giản, nhưng bên trong có cấu tạo khá tinh vi. Mỗi lớp đều có nhiệm vụ riêng để bảo vệ sợi quang và giữ tín hiệu ổn định.

Phần quan trọng nhất là lõi, gọi là core. Đây là nơi ánh sáng truyền đi. Lõi có thể làm từ thủy tinh hoặc nhựa quang học, tùy loại cáp và ứng dụng.

Bao quanh lõi là lớp cladding. Lớp này giúp phản xạ ánh sáng trở lại lõi, giữ cho tín hiệu không thoát ra ngoài trong quá trình truyền.

Bên ngoài cladding là lớp phủ sơ cấp, thường gọi là primary coating. Lớp này bảo vệ sợi quang khỏi trầy xước, ẩm và va chạm nhẹ.

Tiếp theo có thể là lớp buffer hoặc ống đệm bảo vệ. Ngoài cùng là lớp vỏ cáp, giúp bảo vệ toàn bộ sợi quang khỏi môi trường lắp đặt.

Core – Lõi Truyền Ánh Sáng

Core là phần lõi trung tâm của sợi quang. Đây là nơi ánh sáng truyền đi từ đầu phát đến đầu nhận.

Kích thước của core ảnh hưởng trực tiếp đến loại cáp quang. Với cáp Single Mode, lõi thường rất nhỏ, phổ biến khoảng 9µm. Với cáp Multimode, lõi lớn hơn, thường gặp 50µm hoặc 62.5µm.

Lõi nhỏ giúp ánh sáng truyền theo một đường chính, giảm tán sắc và phù hợp với truyền xa. Lõi lớn cho phép nhiều mode ánh sáng truyền cùng lúc, phù hợp với khoảng cách ngắn hơn và thiết bị phát nhận chi phí hợp lý hơn.

Chất lượng lõi quang ảnh hưởng nhiều đến độ suy hao, băng thông và độ ổn định của toàn hệ thống.

Cladding – Lớp Giữ Ánh Sáng Bên Trong

Cladding là lớp bao quanh lõi. Lớp này có chiết suất thấp hơn lõi, nhờ đó ánh sáng trong lõi được phản xạ trở lại thay vì thoát ra ngoài.

Nếu không có cladding, ánh sáng sẽ khó duy trì trong lõi và tín hiệu sẽ thất thoát nhanh chóng. Vì vậy, cladding là phần rất quan trọng trong nguyên lý truyền dẫn của cáp quang.

Cladding thường có đường kính 125µm ở nhiều loại sợi quang tiêu chuẩn. Khi bạn thấy thông số như 9/125µm, 50/125µm hoặc 62.5/125µm, số đầu tiên thường là đường kính lõi, còn số sau là đường kính cladding.

Primary Coating Và Buffer

Primary coating là lớp phủ sơ cấp nằm ngoài cladding. Lớp này giúp bảo vệ sợi quang khỏi trầy xước, độ ẩm và các tác động nhỏ trong quá trình sản xuất, vận chuyển và thi công.

Sau lớp phủ sơ cấp, cáp có thể dùng cấu trúc tight buffer hoặc loose tube.

Tight buffer là dạng lớp đệm bám sát sợi quang. Loại này thường dễ thao tác, phù hợp với cáp trong nhà, tủ rack, thiết bị mạng hoặc các tuyến ngắn cần thi công linh hoạt.

Loose tube là dạng ống đệm lỏng. Sợi quang nằm bên trong ống, thường có gel hoặc vật liệu chống ẩm. Cấu trúc này giúp sợi quang chịu môi trường tốt hơn, phù hợp với cáp ngoài trời, tuyến dài hoặc nơi có thay đổi nhiệt độ.

Jacket – Lớp Vỏ Ngoài Của Cáp Quang

Jacket là lớp vỏ ngoài cùng của cáp quang. Đây là lớp bảo vệ cáp khỏi các tác động bên ngoài như va đập, mài mòn, độ ẩm, tia UV, hóa chất nhẹ hoặc điều kiện thời tiết.

Với cáp quang trong nhà, vỏ ngoài thường được thiết kế mềm, dễ thi công và phù hợp với máng cáp hoặc tủ mạng.

Với cáp quang ngoài trời, vỏ cần chịu tia UV, chống ẩm và bền hơn trước môi trường. Một số loại còn có thêm lớp giáp kim loại, sợi gia cường hoặc lớp chống chuột cắn.

Vì vậy, khi chọn cáp quang, không nên chỉ xem loại sợi Single Mode hay Multimode. Cần xem cả cấu trúc vỏ, môi trường lắp đặt và mức độ bảo vệ cơ học.

Ưu Điểm Của Cáp Quang

Cáp quang có nhiều ưu điểm nổi bật so với cáp đồng trong truyền dữ liệu.

Ưu điểm đầu tiên là tốc độ truyền cao. Cáp quang có thể hỗ trợ các hệ thống tốc độ lớn như 1Gbps, 10Gbps, 40Gbps, 100Gbps hoặc cao hơn tùy thiết bị và chuẩn truyền dẫn.

Ưu điểm thứ hai là truyền xa. Cáp quang có thể truyền dữ liệu qua khoảng cách dài hơn cáp đồng rất nhiều. Khoảng cách cụ thể phụ thuộc vào loại sợi, bước sóng, thiết bị quang và chất lượng thi công.

Ưu điểm thứ ba là ít bị ảnh hưởng bởi nhiễu điện từ. Vì không truyền bằng dòng điện, cáp quang phù hợp với môi trường có nhiều motor, biến tần, thiết bị công suất lớn hoặc hệ thống điện phức tạp.

Ưu điểm thứ tư là bảo mật tốt hơn. Tín hiệu ánh sáng trong sợi quang khó bị can thiệp hơn so với tín hiệu điện trên cáp đồng nếu không có thiết bị chuyên dụng.

Cáp Quang Có Chống Nhiễu Tốt Không?

Cáp quang hầu như không bị ảnh hưởng bởi nhiễu điện từ vì nó truyền tín hiệu bằng ánh sáng, không phải bằng dòng điện. Đây là lợi thế rất lớn trong môi trường công nghiệp và truyền thông hiện đại.

Trong nhà máy, các thiết bị như motor, biến tần, máy hàn, tủ điện công suất lớn và cáp động lực có thể tạo ra nhiễu điện từ. Nếu dùng cáp đồng truyền tín hiệu, nhiễu có thể làm tín hiệu sai lệch hoặc mất ổn định.

Cáp quang giúp giảm đáng kể rủi ro này. Vì vậy, nó thường được dùng trong hệ thống điều khiển, truyền dữ liệu, camera, mạng công nghiệp và các tuyến truyền thông gần khu vực nhiễu cao.

Tuy nhiên, thiết bị chuyển đổi quang điện, module quang và đầu nối vẫn cần được lắp đặt đúng kỹ thuật để toàn hệ thống hoạt động ổn định.

Cáp Quang Single Mode Là Gì?

Cáp quang Single Mode là loại cáp có lõi rất nhỏ, thường khoảng 9µm. Loại cáp này chủ yếu cho ánh sáng truyền theo một mode chính, nhờ đó giảm tán sắc và phù hợp với khoảng cách xa.

Single Mode thường hoạt động ở các bước sóng như 1310nm hoặc 1550nm, tùy hệ thống và thiết bị quang.

Ưu điểm của Single Mode là truyền xa, suy hao thấp và phù hợp với mạng đường trục, viễn thông, internet, kết nối giữa các tòa nhà, khu công nghiệp hoặc tuyến truyền dẫn dài.

Nhược điểm là thiết bị quang cho Single Mode có thể có chi phí cao hơn so với một số hệ Multimode, đặc biệt trong các ứng dụng khoảng cách ngắn.

Cáp Quang Multimode Là Gì?

Cáp quang Multimode là loại cáp có lõi lớn hơn Single Mode, thường 50µm hoặc 62.5µm. Lõi lớn cho phép nhiều mode ánh sáng truyền cùng lúc.

Multimode thường dùng ở bước sóng 850nm hoặc 1300nm, tùy chuẩn và thiết bị. Loại cáp này phổ biến trong các kết nối khoảng cách ngắn như trong tòa nhà, phòng máy, trung tâm dữ liệu hoặc mạng nội bộ.

Các chuẩn Multimode thường gặp gồm OM1, OM2, OM3, OM4 và OM5. Trong đó, các chuẩn mới hơn thường hỗ trợ băng thông và tốc độ cao hơn ở khoảng cách phù hợp.

Ưu điểm của Multimode là dễ triển khai cho khoảng cách ngắn và thiết bị thường có chi phí hợp lý hơn. Nhược điểm là không phù hợp bằng Single Mode cho truyền dẫn xa.

Khác Nhau Giữa Single Mode Và Multimode

Single Mode và Multimode khác nhau chủ yếu ở kích thước lõi, cách truyền ánh sáng, khoảng cách truyền và ứng dụng.

Single Mode có lõi nhỏ, truyền một mode chính, phù hợp với khoảng cách xa và tuyến truyền dẫn yêu cầu suy hao thấp. Nó thường dùng cho viễn thông, đường trục, kết nối liên tòa nhà hoặc hạ tầng internet.

Multimode có lõi lớn hơn, truyền nhiều mode ánh sáng, phù hợp với khoảng cách ngắn hơn. Nó thường dùng trong trung tâm dữ liệu, mạng LAN, hệ thống trong tòa nhà hoặc kết nối thiết bị trong phòng máy.

Khi chọn loại nào, cần xem khoảng cách, tốc độ mong muốn, thiết bị quang đang dùng và ngân sách triển khai.

Các Chuẩn OM1, OM2, OM3, OM4 Và OM5

Trong cáp Multimode, các chuẩn OM giúp phân biệt khả năng truyền dẫn và băng thông.

OM1 thường có lõi 62.5/125µm, phù hợp với các hệ thống cũ hoặc tốc độ không quá cao. OM2 thường có lõi 50/125µm và hỗ trợ băng thông tốt hơn OM1 trong nhiều ứng dụng.

OM3 và OM4 cũng dùng lõi 50/125µm, được tối ưu cho hệ thống tốc độ cao như 10Gbps, 40Gbps hoặc 100Gbps ở khoảng cách phù hợp. OM4 thường có băng thông cao hơn OM3.

OM5 là chuẩn Multimode mới hơn, hỗ trợ truyền nhiều bước sóng trong một số ứng dụng trung tâm dữ liệu.

Khi nâng cấp hệ thống, cần kiểm tra cáp hiện có, module quang, switch và khoảng cách để chọn chuẩn OM phù hợp.

OS1 Và OS2 Trong Cáp Single Mode

Với cáp Single Mode, bạn có thể gặp các ký hiệu OS1 và OS2.

OS1 thường dùng cho cáp trong nhà hoặc môi trường được bảo vệ tốt hơn. Cấu trúc có thể là tight buffer trong nhiều ứng dụng.

OS2 thường dùng cho cáp ngoài trời, tuyến dài hoặc môi trường khắc nghiệt hơn. Cáp OS2 thường có suy hao thấp hơn và phù hợp với truyền dẫn đường dài.

Tuy nhiên, việc chọn OS1 hay OS2 cần dựa vào yêu cầu hệ thống, khoảng cách truyền, môi trường lắp đặt và thiết bị sử dụng.

Nếu triển khai đường trục, kết nối xa hoặc ngoài trời, OS2 thường là lựa chọn đáng cân nhắc hơn.

Ứng Dụng Của Cáp Quang Trong Công Nghiệp

Trong công nghiệp, cáp quang được dùng để truyền dữ liệu giữa các khu vực sản xuất, tủ điều khiển, phòng điều khiển, hệ thống giám sát và các thiết bị mạng công nghiệp.

Lợi thế lớn của cáp quang là chống nhiễu điện từ tốt. Điều này rất hữu ích trong nhà máy có nhiều motor, biến tần, máy hàn, hệ thống điện công suất lớn hoặc môi trường nhiễu cao.

Cáp quang cũng được dùng trong ngành năng lượng, khai khoáng, điện lực, dầu khí, cảng biển và các khu vực có yêu cầu truyền dữ liệu ổn định trên khoảng cách xa.

Trong hệ thống tự động hóa, cáp quang giúp giảm độ trễ, tăng độ ổn định và hạn chế lỗi truyền thông do nhiễu.

Ứng Dụng Của Cáp Quang Trong Đời Sống

Trong đời sống hằng ngày, cáp quang quen thuộc nhất là đường truyền internet cáp quang. Nhờ cáp quang, người dùng có thể xem phim 4K, học online, họp trực tuyến, chơi game, lưu trữ đám mây và dùng nhiều thiết bị cùng lúc ổn định hơn.

Cáp quang cũng được dùng trong mạng nội bộ của văn phòng, trường học, bệnh viện, khách sạn và trung tâm thương mại.

Trong hệ thống camera giám sát, cáp quang giúp truyền hình ảnh qua khoảng cách xa, hạn chế nhiễu và giữ tín hiệu ổn định hơn so với một số loại cáp đồng.

Ngoài ra, hạ tầng viễn thông, truyền hình, mạng 5G và trung tâm dữ liệu cũng phụ thuộc rất nhiều vào hệ thống cáp quang.

Vì Sao Nên Chọn Cáp Quang Thay Cho Cáp Đồng?

Cáp đồng vẫn có vai trò quan trọng trong nhiều hệ thống, đặc biệt là khoảng cách ngắn, cấp nguồn PoE hoặc kết nối thiết bị thông thường. Tuy nhiên, với nhu cầu truyền xa, tốc độ cao và môi trường nhiều nhiễu, cáp quang có nhiều lợi thế hơn.

Cáp quang truyền xa hơn, hỗ trợ băng thông cao hơn và ít bị nhiễu điện từ hơn. Điều này giúp hệ thống mạng ổn định hơn trong các công trình lớn, nhà máy hoặc hạ tầng viễn thông.

Ngoài ra, cáp quang không dẫn điện, nên giảm nguy cơ ảnh hưởng bởi chênh lệch điện thế đất giữa các khu vực hoặc nhiễu điện truyền qua cáp tín hiệu.

Tuy nhiên, cáp quang không dùng để cấp điện. Nếu thiết bị cần nguồn, vẫn cần dây nguồn riêng hoặc giải pháp cấp nguồn phù hợp.

Tiêu Chí Chọn Cáp Quang Phù Hợp

Khi chọn cáp quang, trước hết cần xác định khoảng cách truyền. Nếu truyền xa, Single Mode thường phù hợp hơn. Nếu truyền trong tòa nhà hoặc trung tâm dữ liệu với khoảng cách ngắn, Multimode có thể là lựa chọn hợp lý.

Tiếp theo, cần xác định tốc độ và băng thông yêu cầu. Hệ thống 1Gbps, 10Gbps, 40Gbps hoặc 100Gbps sẽ có yêu cầu khác nhau về loại cáp và module quang.

Sau đó, cần xem môi trường lắp đặt. Cáp trong nhà, ngoài trời, đi ngầm, treo trên cột, đi trong ống hoặc khu vực có chuột cắn sẽ cần cấu tạo vỏ và lớp bảo vệ khác nhau.

Cuối cùng, cần kiểm tra loại đầu nối, thiết bị chuyển đổi, switch, module SFP và tiêu chuẩn tương thích. Chọn đúng cáp nhưng sai đầu nối hoặc sai module vẫn có thể khiến hệ thống không hoạt động như mong muốn.

Lưu Ý Khi Thi Công Cáp Quang

Cáp quang cần được thi công cẩn thận hơn dây đồng vì sợi quang bên trong có thể bị ảnh hưởng nếu bẻ cong quá mức hoặc kéo căng sai cách.

Khi đi dây, cần tuân thủ bán kính uốn tối thiểu của cáp. Không nên gập cáp, thắt nút hoặc kéo lê qua cạnh sắc.

Đầu nối quang cần được vệ sinh sạch sẽ. Bụi bẩn rất nhỏ trên đầu connector cũng có thể làm tăng suy hao và ảnh hưởng chất lượng tín hiệu.

Sau khi thi công, nên đo kiểm bằng thiết bị chuyên dụng như máy đo công suất quang hoặc OTDR tùy yêu cầu công trình. Việc đo kiểm giúp phát hiện sớm điểm suy hao cao, đầu nối lỗi hoặc đoạn cáp bị gập.

Những Sai Lầm Thường Gặp Khi Chọn Cáp Quang

Sai lầm đầu tiên là chọn sai loại Single Mode và Multimode. Nếu thiết bị dùng module Single Mode nhưng lại lắp cáp Multimode, hệ thống có thể không tương thích hoặc hoạt động không ổn định.

Sai lầm thứ hai là chỉ chọn theo giá mà bỏ qua môi trường lắp đặt. Cáp trong nhà không nên dùng tùy tiện cho ngoài trời nếu vỏ không chống UV, chống ẩm hoặc không đủ độ bền cơ học.

Sai lầm thứ ba là bỏ qua chuẩn đầu nối. LC, SC, ST hoặc FC là các loại đầu nối khác nhau, cần phù hợp với thiết bị.

Sai lầm thứ tư là không đo kiểm sau thi công. Cáp có thể nhìn bình thường nhưng vẫn bị suy hao cao do đầu nối bẩn, bấm nối kém hoặc bị uốn cong quá mức.

Cáp Quang Trong Kỷ Nguyên IoT Và Công Nghiệp 4.0

Khi số lượng thiết bị kết nối ngày càng nhiều, nhu cầu truyền dữ liệu nhanh và ổn định cũng tăng mạnh. IoT, camera AI, cảm biến công nghiệp, hệ thống quản lý tòa nhà, robot và trung tâm dữ liệu đều cần hạ tầng truyền dẫn tốt.

Cáp quang đáp ứng tốt yêu cầu này nhờ băng thông lớn, truyền xa và khả năng chống nhiễu cao. Trong nhà máy thông minh, cáp quang giúp kết nối nhiều khu vực sản xuất, phòng điều khiển và hệ thống giám sát.

Trong đô thị thông minh, cáp quang là nền tảng cho camera, mạng viễn thông, trung tâm dữ liệu, điều khiển giao thông và nhiều dịch vụ số khác.

Vì vậy, cáp quang đang trở thành một phần quan trọng của hạ tầng kỹ thuật hiện đại.

Kết Luận

Cáp quang là giải pháp truyền dữ liệu hiện đại, sử dụng ánh sáng để truyền tín hiệu thay vì dòng điện. Nhờ nguyên lý phản xạ toàn phần, cáp quang có thể truyền dữ liệu tốc độ cao, khoảng cách xa, ít suy hao và hầu như không bị ảnh hưởng bởi nhiễu điện từ.

Về cấu tạo, cáp quang gồm lõi core, lớp cladding, lớp phủ bảo vệ, buffer và vỏ ngoài. Tùy nhu cầu, người dùng có thể chọn cáp Single Mode cho truyền xa hoặc Multimode cho khoảng cách ngắn trong tòa nhà, trung tâm dữ liệu và mạng nội bộ.

Cáp quang được ứng dụng rộng rãi trong internet, viễn thông, camera, công nghiệp, y tế, quốc phòng, trung tâm dữ liệu và hạ tầng đô thị hiện đại.

Khi chọn cáp quang, cần quan tâm đến khoảng cách truyền, tốc độ, loại cáp, môi trường lắp đặt, đầu nối, thiết bị tương thích và chất lượng thi công. Chọn đúng ngay từ đầu sẽ giúp hệ thống mạng ổn định, bền bỉ và sẵn sàng cho nhu cầu dữ liệu ngày càng cao.
