Cách Chọn Cáp Chống Cháy Đạt Chuẩn Cho Công Trình An Toàn

Trong mọi công trình điện, đặc biệt là nhà xưởng, tòa nhà cao tầng, bệnh viện, trung tâm thương mại, tầng hầm và khu công nghiệp, an toàn cháy nổ luôn là yếu tố cần được đặt lên hàng đầu.

Khi nhắc đến phòng cháy chữa cháy, nhiều người thường nghĩ đến bình chữa cháy, đầu báo cháy, vòi phun sprinkler, lối thoát hiểm hoặc hệ thống báo động. Tuy nhiên, dây cáp điện cũng đóng vai trò rất quan trọng trong tình huống khẩn cấp.

Nếu xảy ra hỏa hoạn mà tuyến cáp cấp nguồn cho hệ thống báo cháy, quạt hút khói, đèn thoát hiểm hoặc bơm chữa cháy bị cháy đứt quá sớm, toàn bộ hệ thống an toàn có thể ngừng hoạt động đúng lúc cần nhất.

Đó là lý do cáp chống cháy được sử dụng trong các công trình có yêu cầu an toàn cao. Loại cáp này không chỉ là dây dẫn điện thông thường, mà còn là một phần quan trọng giúp duy trì hoạt động của các hệ thống khẩn cấp khi có sự cố.

Cáp Chống Cháy Là Gì?

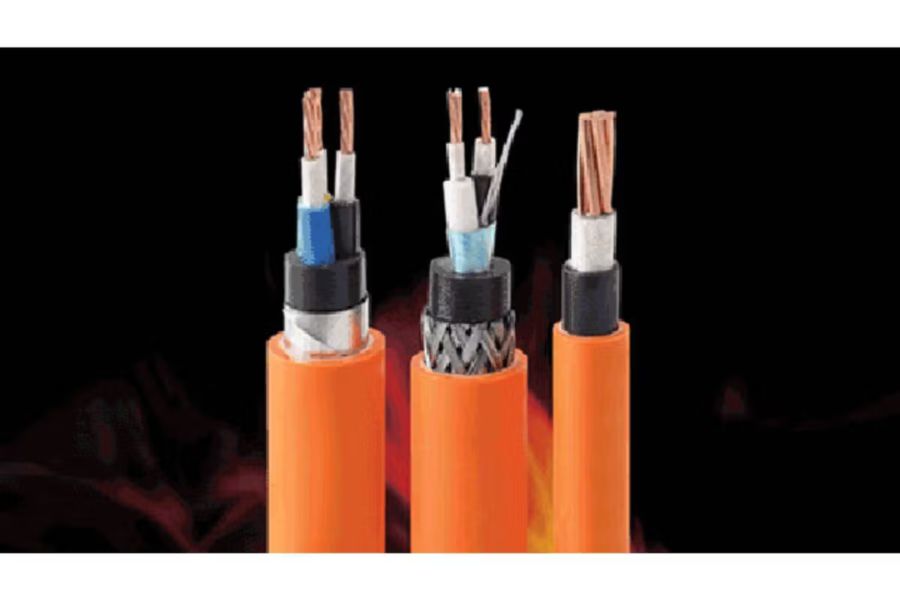

Cáp chống cháy là loại cáp được thiết kế để duy trì khả năng dẫn điện trong một khoảng thời gian nhất định khi gặp lửa. Tên tiếng Anh thường gặp là fire-resistant cable.

Điểm quan trọng cần hiểu là cáp chống cháy không có nghĩa là cáp hoàn toàn không bị cháy. Khi nhiệt độ quá cao hoặc thời gian cháy vượt quá giới hạn thiết kế, cáp vẫn có thể hư hỏng.

Giá trị chính của cáp chống cháy nằm ở khả năng duy trì mạch điện trong thời gian cần thiết. Khoảng thời gian này giúp hệ thống báo cháy, chiếu sáng khẩn cấp, quạt hút khói, bơm chữa cháy và các thiết bị an toàn tiếp tục hoạt động để hỗ trợ sơ tán và chữa cháy.

Vì Sao Cáp Chống Cháy Quan Trọng Trong Công Trình?

Trong đám cháy, vài phút đầu tiên có thể quyết định rất nhiều. Nếu hệ thống báo cháy vẫn hoạt động, người trong công trình có thể nhận cảnh báo sớm hơn. Nếu đèn thoát hiểm vẫn sáng, việc di chuyển ra ngoài sẽ an toàn hơn. Nếu quạt hút khói và bơm chữa cháy vẫn chạy, lực lượng xử lý sự cố có thêm điều kiện kiểm soát đám cháy.

Cáp điện thông thường có thể bị nóng chảy, mất cách điện hoặc đứt mạch khi gặp lửa. Khi đó, hệ thống khẩn cấp dễ bị mất nguồn.

Cáp chống cháy giúp giảm rủi ro này. Nó không thay thế các thiết bị PCCC, nhưng là phần kết nối quan trọng để các thiết bị đó có thể hoạt động trong thời điểm nguy hiểm nhất.

Vì vậy, cáp chống cháy thường được xem như một “lá chắn an toàn” cho hệ thống điện của công trình.

Tầm Quan Trọng Của Tính Toàn Vẹn Mạch Điện

Tính toàn vẹn mạch điện là khả năng duy trì đường dẫn điện khi cáp gặp lửa trong một thời gian nhất định. Đây là yếu tố cốt lõi khi đánh giá cáp chống cháy.

Trong các hệ thống khẩn cấp, mục tiêu không chỉ là cáp không cháy lan. Quan trọng hơn là mạch điện vẫn còn hoạt động để thiết bị an toàn tiếp tục vận hành.

Ví dụ, hệ thống bơm chữa cháy cần điện để bơm nước. Quạt hút khói cần điện để đẩy khói ra ngoài. Đèn thoát hiểm cần điện để chỉ đường cho người sơ tán. Nếu cáp mất mạch, các thiết bị này có thể ngừng hoạt động.

Do đó, khi chọn cáp chống cháy, cần xem rõ thời gian duy trì mạch theo tiêu chuẩn thử nghiệm, chẳng hạn 30 phút, 60 phút, 120 phút hoặc 180 phút tùy yêu cầu công trình.

Tốc Độ Cháy Lan Của Cáp

Một yếu tố quan trọng khác là khả năng hạn chế cháy lan. Nếu vỏ cáp dễ bắt lửa, ngọn lửa có thể lan theo đường cáp và làm đám cháy phát triển nhanh hơn.

Trong các công trình lớn, dây cáp thường đi theo máng cáp, trục kỹ thuật, tầng hầm hoặc trần kỹ thuật. Nếu cáp không có khả năng chống cháy lan, đường dây có thể trở thành “đường dẫn” cho lửa lan sang khu vực khác.

Cáp có khả năng chống cháy lan giúp hạn chế tốc độ lan của ngọn lửa. Một số loại vật liệu còn có đặc tính tự tắt khi nguồn lửa được loại bỏ, tùy theo tiêu chuẩn và cấu tạo sản phẩm.

Tuy nhiên, chống cháy lan và duy trì mạch điện là hai yêu cầu khác nhau. Một loại cáp có thể chống cháy lan tốt nhưng chưa chắc duy trì mạch khi lửa tác động trực tiếp. Vì vậy, cần kiểm tra đúng tiêu chuẩn theo mục đích sử dụng.

Lượng Khói Và Khí Độc Khi Cháy

Trong nhiều vụ cháy, khói và khí độc là nguyên nhân gây nguy hiểm rất lớn. Khói dày khiến người trong công trình khó quan sát lối thoát. Khí độc có thể gây ngạt, khó thở và làm quá trình sơ tán trở nên nguy hiểm hơn.

Vì vậy, khi chọn cáp cho tòa nhà, bệnh viện, trung tâm thương mại, đường hầm hoặc không gian kín, cần quan tâm đến vật liệu ít khói, không halogen.

Vật liệu LSZH hoặc LSHF thường được dùng trong các dòng cáp an toàn hơn khi cháy. LSZH là viết tắt của Low Smoke Zero Halogen, nghĩa là ít khói và không halogen.

Loại vật liệu này giúp giảm khói, hạn chế khí ăn mòn và giảm rủi ro cho con người cũng như thiết bị điện tử trong công trình. Đây là yếu tố rất đáng chú ý khi chọn cáp chống cháy cho khu vực đông người.

FE30, FE60, FE120 Và FE180 Là Gì?

Trong một số tài liệu kỹ thuật, bạn có thể gặp các ký hiệu như FE30, FE60, FE120 hoặc FE180. Các ký hiệu này thường liên quan đến thời gian duy trì mạch điện của cáp trong điều kiện thử nghiệm cháy.

FE30 thường được hiểu là duy trì mạch khoảng 30 phút. FE60 là khoảng 60 phút. FE120 là khoảng 120 phút. FE180 là khoảng 180 phút.

Thời gian càng dài thì yêu cầu kỹ thuật càng cao và chi phí thường cũng cao hơn. Tuy nhiên, không phải công trình nào cũng cần mức cao nhất. Việc chọn FE bao nhiêu cần dựa trên thiết kế PCCC, quy mô công trình, thời gian sơ tán, hệ thống cần cấp điện và yêu cầu nghiệm thu.

Ví dụ, một số khu vực như tầng hầm, trung tâm thương mại, bệnh viện hoặc đường hầm có thể cần thời gian duy trì mạch dài hơn so với các khu vực ít rủi ro hơn.

Lõi Dẫn Đồng Trong Cáp Chống Cháy

Lõi dẫn là phần truyền dòng điện. Trong cáp chống cháy, lõi đồng thường được ưu tiên vì đồng có khả năng dẫn điện tốt, ổn định và chịu nhiệt tốt hơn trong nhiều điều kiện.

Đồng cũng dễ đấu nối và có độ bền cơ học tốt. Khi kết hợp với lớp mica và vật liệu cách điện phù hợp, lõi đồng giúp cáp duy trì mạch tốt hơn trong điều kiện cháy theo tiêu chuẩn thử nghiệm.

Với các hệ thống an toàn, không nên chọn lõi dẫn kém chất lượng hoặc tiết diện quá nhỏ. Lõi nhỏ có thể nóng nhanh hơn khi tải lớn, dễ làm giảm độ an toàn của hệ thống.

Ngoài vật liệu lõi, cần xem cả tiết diện, cấp điện áp, số lõi và dòng tải thực tế để chọn cáp phù hợp.

Vai Trò Của Băng Mica

Băng mica là một trong những vật liệu quan trọng trong nhiều loại cáp chống cháy. Mica có khả năng chịu nhiệt tốt và thường được quấn quanh lõi dẫn để bảo vệ lõi khi gặp lửa.

Khi xảy ra cháy, các lớp vật liệu bên ngoài có thể bị ảnh hưởng. Lớp mica giúp duy trì cách điện quanh lõi dẫn trong thời gian thử nghiệm, nhờ đó mạch điện có thể tiếp tục hoạt động.

Hiệu quả của băng mica phụ thuộc vào chất lượng vật liệu, độ phủ, cách quấn và quy trình sản xuất. Nếu lớp mica bị đứt đoạn hoặc hư hỏng trong quá trình thi công, khả năng duy trì mạch có thể bị giảm.

Vì vậy, khi chọn cáp chống cháy, cần ưu tiên sản phẩm có cấu tạo rõ ràng, hồ sơ kỹ thuật minh bạch và thương hiệu đáng tin cậy.

Vật Liệu Cách Điện Trong Cáp Chống Cháy

Lớp cách điện giúp ngăn các lõi dẫn chạm nhau và đảm bảo an toàn điện. Trong cáp chống cháy, vật liệu cách điện cần chịu nhiệt tốt hơn so với cáp thông thường.

Một số vật liệu thường gặp gồm PVC chống cháy, PE, XLPE, silicone hoặc các vật liệu chuyên dụng khác. Mỗi loại có ưu điểm và giới hạn riêng.

PVC có chi phí hợp lý và dễ gia công, nhưng khi cháy có thể sinh khói và cặn tùy công thức vật liệu. PE và XLPE thường được đánh giá cao hơn về khả năng cách điện và độ bền trong nhiều ứng dụng. Silicone phù hợp với một số môi trường nhiệt độ cao hoặc yêu cầu đặc biệt.

Nếu công trình yêu cầu an toàn cháy cao, nên xem kỹ vật liệu cách điện và vỏ ngoài, không nên chỉ dựa vào tên gọi cáp chống cháy.

Vỏ Ngoài Ít Khói Không Halogen

Vỏ ngoài là lớp tiếp xúc với môi trường và cũng là phần bị ảnh hưởng trực tiếp khi có cháy. Với công trình đông người, vật liệu vỏ ít khói, không halogen thường được ưu tiên.

Vỏ LSZH giúp giảm khói và giảm khí ăn mòn khi cháy. Điều này hỗ trợ quá trình sơ tán và hạn chế ảnh hưởng đến thiết bị điện tử, tủ điện, hệ thống điều khiển và các hạng mục kỹ thuật xung quanh.

Tuy nhiên, cần hiểu rằng LSZH không tự động có nghĩa là cáp có khả năng duy trì mạch khi cháy. Một sợi cáp có vỏ LSZH nhưng không có lớp mica hoặc không đạt tiêu chuẩn duy trì mạch thì chưa chắc là cáp chống cháy đúng nghĩa.

Vì vậy, khi mua cáp, cần phân biệt rõ vật liệu ít khói không halogen và khả năng chống cháy duy trì mạch.

Tiêu Chuẩn IEC Trong Cáp Chống Cháy

IEC là hệ tiêu chuẩn quốc tế được sử dụng rộng rãi trong ngành điện. Với cáp chống cháy và cáp chậm cháy, một số tiêu chuẩn IEC thường được nhắc đến gồm IEC 60331 và IEC 60332.

IEC 60331 liên quan đến khả năng duy trì mạch điện trong điều kiện cháy. Đây là tiêu chuẩn quan trọng khi cần đánh giá cáp có thể tiếp tục cấp điện trong thời gian thử nghiệm hay không.

IEC 60332 liên quan đến khả năng hạn chế cháy lan của cáp. Tiêu chuẩn này giúp đánh giá mức độ ngọn lửa lan dọc theo dây cáp khi bị tác động bởi nguồn lửa.

Khi chọn cáp, nên xem rõ cáp đạt tiêu chuẩn nào. Không nên chỉ nghe tên gọi “cáp chống cháy” mà bỏ qua chứng nhận hoặc tài liệu kỹ thuật.

Tiêu Chuẩn CPR Của Châu Âu

CPR là hệ phân loại của châu Âu liên quan đến phản ứng của sản phẩm xây dựng khi có cháy, trong đó có dây cáp. Cáp có thể được phân cấp theo khả năng cháy, mức tỏa nhiệt, khói, giọt cháy và một số yếu tố khác.

Các cấp như B2ca, Cca, Dca hoặc các cấp thấp hơn thường xuất hiện trong tài liệu kỹ thuật cáp dùng cho công trình tại châu Âu.

CPR giúp kỹ sư và chủ đầu tư có thêm cơ sở để chọn cáp phù hợp với mức độ an toàn của công trình. Với công trình đông người, đường thoát hiểm hoặc khu vực quan trọng, yêu cầu về cấp CPR có thể cao hơn.

Tuy nhiên, CPR không thay thế hoàn toàn các tiêu chuẩn duy trì mạch như IEC 60331. Vì vậy, cần xem đúng tiêu chuẩn theo từng yêu cầu kỹ thuật.

Tiêu Chuẩn NEC Và UL

Ở thị trường Mỹ, các tiêu chuẩn và phân loại như NEC và UL thường được dùng để xác định loại cáp phù hợp với từng môi trường lắp đặt.

Ví dụ, một số ký hiệu như CMP, CMR hoặc CMX thường gặp trong cáp truyền thông và cáp mạng, liên quan đến vị trí lắp đặt như trần giả, trục đứng hoặc khu vực sử dụng thông thường.

Với công trình dùng thiết bị hoặc tiêu chuẩn Mỹ, việc chọn cáp theo NEC hoặc UL có thể rất quan trọng để đáp ứng yêu cầu kiểm định và nghiệm thu.

Tuy nhiên, mỗi hệ tiêu chuẩn có phạm vi áp dụng riêng. Khi làm dự án tại Việt Nam, cần đối chiếu với thiết kế, quy chuẩn trong nước và yêu cầu của đơn vị tư vấn, không nên áp dụng máy móc.

Vì Sao Không Nên Chọn Cáp Chống Cháy Chỉ Theo Giá?

Một số công trình muốn tiết kiệm chi phí nên chọn cáp giá rẻ, nhưng đây là quyết định có thể tiềm ẩn rủi ro lớn. Cáp chống cháy là hạng mục liên quan trực tiếp đến an toàn khi có sự cố, nên không thể chỉ nhìn giá.

Nếu cáp không đạt chuẩn, khi có cháy, nó có thể mất mạch quá sớm. Khi đó, hệ thống báo cháy, quạt hút khói, bơm chữa cháy hoặc đèn thoát hiểm có thể ngừng hoạt động.

Chi phí tiết kiệm ban đầu có thể nhỏ hơn rất nhiều so với thiệt hại khi xảy ra sự cố. Ngoài ra, dùng cáp không đúng tiêu chuẩn còn có thể khiến công trình không đạt nghiệm thu hoặc phải thay thế lại.

Vì vậy, chọn cáp chống cháy nên dựa trên tiêu chuẩn, cấu tạo, hồ sơ kỹ thuật và yêu cầu thực tế của công trình, không nên chỉ dựa vào giá rẻ.

Ứng Dụng Của Cáp Chống Cháy Trong Thực Tế

Cáp chống cháy được sử dụng nhiều trong tòa nhà cao tầng, bệnh viện, trường học, khách sạn, trung tâm thương mại, sân bay, nhà ga, đường hầm, tầng hầm, nhà máy và khu công nghiệp.

Trong tòa nhà cao tầng, cáp chống cháy giúp duy trì hệ thống báo cháy, đèn thoát hiểm, quạt tăng áp cầu thang và hệ thống hút khói.

Trong bệnh viện, cáp chống cháy giúp duy trì một số thiết bị và hệ thống an toàn quan trọng trong quá trình sơ tán bệnh nhân.

Trong trung tâm thương mại hoặc siêu thị, cáp chống cháy hỗ trợ hệ thống cảnh báo, âm thanh khẩn cấp, chiếu sáng và kiểm soát khói.

Trong nhà máy hoặc khu công nghiệp, cáp chống cháy giúp bảo vệ hệ thống điều khiển, bơm chữa cháy và các hạng mục an toàn trong môi trường có nhiều rủi ro cháy nổ.

Cách Chọn Cáp Chống Cháy Phù Hợp

Trước hết, cần xác định cáp dùng cho hệ thống nào. Hệ thống báo cháy, đèn thoát hiểm, quạt hút khói, bơm chữa cháy hay tủ điều khiển an toàn sẽ có yêu cầu khác nhau về thời gian duy trì mạch và cấu tạo cáp.

Tiếp theo, cần xem môi trường lắp đặt. Cáp đi trong nhà, ngoài trời, tầng hầm, máng cáp, trục kỹ thuật, khu vực ẩm hoặc môi trường công nghiệp đều có yêu cầu riêng.

Sau đó, cần kiểm tra tiêu chuẩn và chứng nhận. Các thông tin như IEC 60331, IEC 60332, BS 6387, CPR, UL hoặc tiêu chuẩn tương ứng cần được thể hiện rõ trong hồ sơ kỹ thuật nếu công trình yêu cầu.

Cuối cùng, cần cân nhắc ngân sách nhưng không nên giảm tiêu chuẩn an toàn. Với cáp chống cháy, chọn đúng ngay từ đầu thường an toàn và tiết kiệm hơn so với sửa chữa hoặc thay thế sau này.

Lưu Ý Về Thương Hiệu Và Nguồn Gốc

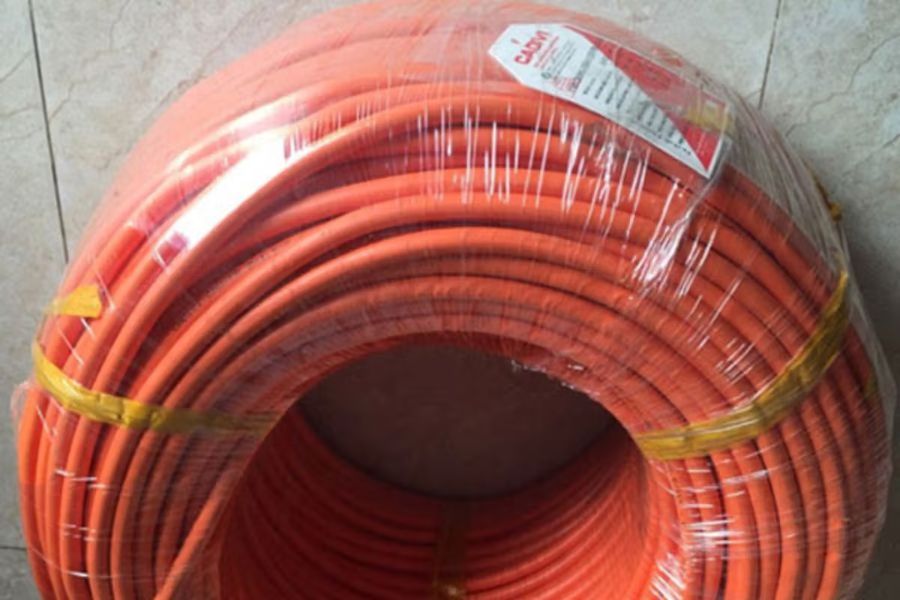

Cáp chống cháy nên được mua từ nhà cung cấp uy tín, có chứng nhận, catalogue và thông tin kỹ thuật rõ ràng.

Một số thương hiệu lớn thường có quy trình kiểm soát chất lượng tốt hơn, thông số minh bạch hơn và dễ kiểm tra hồ sơ phục vụ nghiệm thu. Tuy nhiên, dù là thương hiệu nào, người mua vẫn nên xem kỹ tiêu chuẩn, cấu tạo và chứng nhận của từng dòng cáp cụ thể.

Không nên chọn cáp chỉ vì tên thương hiệu hoặc lời quảng cáo. Cần kiểm tra xem sản phẩm có đúng loại, đúng cấp điện áp, đúng tiết diện, đúng thời gian duy trì mạch và đúng vật liệu yêu cầu hay không.

Với công trình quan trọng, nên yêu cầu CO, CQ, datasheet và tài liệu thử nghiệm nếu cần.

Lưu Ý Khi Thi Công Cáp Chống Cháy

Cáp chống cháy chỉ phát huy hiệu quả khi được thi công đúng kỹ thuật. Nếu kéo cáp quá mạnh, bẻ gập quá mức hoặc làm hư lớp mica, khả năng duy trì mạch có thể bị ảnh hưởng.

Các đầu nối, hộp nối và phụ kiện đi kèm cũng cần phù hợp với yêu cầu chống cháy. Nếu chỉ dùng cáp chống cháy nhưng phụ kiện không chịu được nhiệt, toàn bộ tuyến vẫn có thể mất mạch khi xảy ra cháy.

Tuyến cáp nên được bố trí hợp lý, tránh khu vực dễ bị va đập nếu cáp không có giáp. Với nơi ẩm, ngoài trời hoặc có hóa chất, cần dùng loại cáp và phụ kiện phù hợp với môi trường đó.

Sau khi thi công, nên kiểm tra hồ sơ, tuyến đi cáp, mối nối và yêu cầu nghiệm thu theo thiết kế PCCC.

Xu Hướng Sử Dụng Cáp Chống Cháy Hiện Nay

Hiện nay, các công trình ngày càng ưu tiên cáp ít khói, không halogen để giảm rủi ro cho con người khi xảy ra cháy. Đây là xu hướng rất rõ trong tòa nhà cao tầng, bệnh viện, trường học, khách sạn và công trình công cộng.

Ngoài ra, nhu cầu dùng cáp đa chức năng cũng tăng lên. Một số công trình cần cáp vừa chống cháy, vừa chống nhiễu, vừa có giáp bảo vệ hoặc phù hợp với môi trường ngoài trời.

Các tiêu chuẩn quốc tế cũng được quan tâm nhiều hơn. Chủ đầu tư, tư vấn thiết kế và nhà thầu thường yêu cầu hồ sơ kỹ thuật rõ ràng để đảm bảo sản phẩm đáp ứng đúng mục đích sử dụng.

Điều này cho thấy cáp chống cháy không còn là lựa chọn phụ, mà đang trở thành hạng mục quan trọng trong hệ thống an toàn của công trình.

Kết Luận

Cáp chống cháy là một phần quan trọng trong hệ thống điện an toàn của công trình. Loại cáp này giúp duy trì mạch điện trong một khoảng thời gian nhất định khi có cháy, hỗ trợ các hệ thống quan trọng như báo cháy, chiếu sáng khẩn cấp, quạt hút khói, bơm chữa cháy và thiết bị thoát nạn tiếp tục hoạt động.

Khi chọn cáp chống cháy, cần quan tâm đến khả năng chống cháy lan, lượng khói khi cháy, tính toàn vẹn mạch điện, vật liệu lõi dẫn, băng mica, lớp cách điện, vỏ ngoài và các tiêu chuẩn như IEC, CPR, NEC hoặc UL tùy yêu cầu dự án.

Chọn đúng cáp chống cháy không chỉ là đáp ứng kỹ thuật mà còn là đầu tư cho sự an toàn lâu dài của con người, tài sản và toàn bộ công trình.
