Cáp Chống Cháy Là Gì? Cấu Tạo, Ứng Dụng Và Lưu Ý Khi Lựa Chọn

Trong các công trình hiện đại, an toàn cháy nổ luôn là yếu tố rất quan trọng. Khi xảy ra hỏa hoạn, không chỉ bình chữa cháy, đầu báo cháy hay lối thoát hiểm mới quan trọng. Hệ thống dây cáp điện cũng giữ vai trò lớn trong việc giúp các thiết bị khẩn cấp tiếp tục hoạt động.

Nếu một đám cháy làm hệ thống điện bị ngắt quá sớm, đèn chiếu sáng khẩn cấp có thể tắt, hệ thống báo cháy có thể mất tín hiệu, quạt hút khói có thể ngừng chạy và máy bơm chữa cháy có thể không hoạt động đúng lúc. Đây là tình huống rất nguy hiểm, đặc biệt trong tòa nhà cao tầng, bệnh viện, sân bay, tầng hầm, trung tâm thương mại hoặc nhà máy.

Cáp chống cháy được phát triển để giảm rủi ro đó. Loại cáp này giúp duy trì mạch điện trong một khoảng thời gian nhất định khi có lửa, nhờ vậy các hệ thống quan trọng vẫn có thể hoạt động trong thời gian sơ tán và xử lý sự cố.

Cáp Chống Cháy Là Gì?

Cáp chống cháy là loại cáp điện được thiết kế đặc biệt để duy trì khả năng dẫn điện trong một thời gian nhất định khi xảy ra cháy. Tên tiếng Anh thường gặp là fire-resistant cable.

Điểm cần hiểu rõ là cáp chống cháy không có nghĩa là cáp hoàn toàn không bị cháy. Khi gặp nhiệt độ rất cao hoặc tiếp xúc lửa quá lâu, cáp vẫn có thể bị hư hỏng. Tuy nhiên, nhờ cấu tạo đặc biệt, lõi dẫn bên trong được bảo vệ tốt hơn để mạch điện không bị đứt ngay lập tức.

Mục tiêu chính của cáp chống cháy là giữ cho các hệ thống quan trọng tiếp tục hoạt động trong thời điểm nguy hiểm nhất. Đây là điểm khác biệt lớn so với cáp điện thông thường.

Vì Sao Cáp Chống Cháy Quan Trọng?

Trong tình huống cháy, thời gian là yếu tố quyết định. Chỉ vài phút duy trì hoạt động của hệ thống báo cháy, đèn thoát hiểm, quạt hút khói hoặc máy bơm chữa cháy cũng có thể giúp con người sơ tán an toàn hơn.

Cáp điện thông thường có thể bị nóng chảy, mất cách điện hoặc đứt mạch khi gặp lửa. Khi đó, các thiết bị khẩn cấp có thể mất điện ngay trong lúc cần hoạt động nhất.

Cáp chống cháy giúp giảm nguy cơ này. Nó không dập tắt đám cháy, nhưng giúp hệ thống PCCC, cảnh báo và thoát nạn có thêm thời gian hoạt động. Vì vậy, cáp chống cháy thường được xem là một phần quan trọng trong thiết kế an toàn của công trình.

Cáp Chống Cháy Được Dùng Cho Hệ Thống Nào?

Cáp chống cháy thường được dùng cho các hệ thống cần tiếp tục hoạt động khi có sự cố cháy. Nhóm hệ thống phổ biến nhất là hệ thống báo cháy, vì tín hiệu cảnh báo cần được truyền đi kịp thời để mọi người biết và sơ tán.

Cáp cũng thường dùng cho đèn chiếu sáng khẩn cấp, đèn chỉ dẫn thoát hiểm, hệ thống âm thanh thông báo khẩn cấp, quạt hút khói, quạt tăng áp cầu thang, bơm nước chữa cháy và một số thiết bị điều khiển an toàn.

Trong các công trình đặc biệt, cáp chống cháy còn có thể được dùng cho trung tâm dữ liệu, phòng điều khiển, thang máy cứu hộ, hệ thống an ninh hoặc thiết bị kỹ thuật cần duy trì nguồn trong thời gian cháy.

Việc dùng cáp chống cháy cho hạng mục nào cần dựa trên thiết kế PCCC, tiêu chuẩn áp dụng và yêu cầu nghiệm thu của công trình.

Ứng Dụng Thực Tế Của Cáp Chống Cháy

Cáp chống cháy thường xuất hiện trong những nơi có yêu cầu an toàn cao hoặc nơi tập trung đông người.

Trong bệnh viện, cáp chống cháy giúp duy trì nguồn cho hệ thống cảnh báo, chiếu sáng khẩn cấp và một số thiết bị quan trọng trong quá trình sơ tán hoặc xử lý sự cố.

Trong sân bay, nhà ga, trung tâm thương mại và tòa nhà văn phòng, cáp chống cháy hỗ trợ các hệ thống thông báo, chiếu sáng, hút khói và hướng dẫn thoát hiểm.

Trong đường hầm, tầng hầm và tàu điện ngầm, khả năng duy trì hệ thống chiếu sáng, thông gió và báo cháy càng quan trọng vì không gian thoát hiểm thường hạn chế.

Trong nhà máy, phòng thí nghiệm, khu hóa chất hoặc kho chứa vật liệu dễ cháy, cáp chống cháy giúp giảm rủi ro khi xảy ra sự cố và hỗ trợ hệ thống an toàn vận hành lâu hơn.

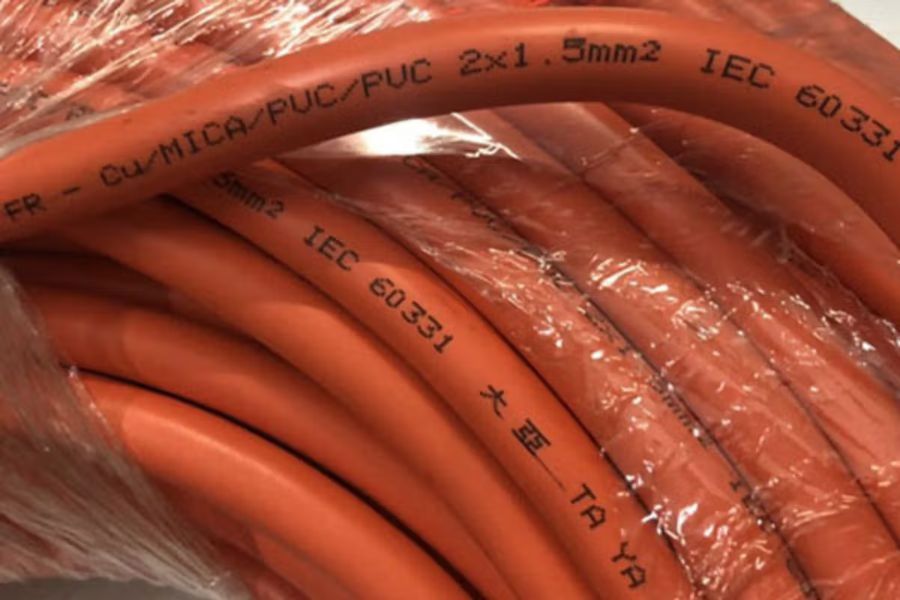

Cấu Tạo Cơ Bản Của Cáp Chống Cháy

Cáp chống cháy có nhiều cấu trúc khác nhau tùy tiêu chuẩn và nhà sản xuất. Tuy nhiên, một loại cáp chống cháy thường gồm lõi dẫn, lớp chống cháy, lớp cách điện và lớp vỏ bảo vệ.

Lõi dẫn thường làm bằng đồng vì đồng dẫn điện tốt, bền và ổn định. Với cáp nhiều lõi, các lõi có thể được bện hoặc sắp xếp theo cấu trúc phù hợp để dễ thi công và đảm bảo khả năng truyền tải.

Lớp chống cháy thường là băng mica hoặc vật liệu chịu nhiệt đặc biệt. Lớp này có nhiệm vụ bảo vệ lõi dẫn khi gặp lửa, giúp mạch điện duy trì trong một thời gian nhất định.

Lớp cách điện có thể là XLPE, silicone hoặc vật liệu chịu nhiệt tùy dòng cáp. Lớp này giúp đảm bảo cách điện giữa các lõi và tăng độ an toàn khi vận hành.

Vỏ ngoài thường dùng vật liệu chống cháy, chậm cháy hoặc ít khói, không halogen tùy yêu cầu. Vỏ ngoài giúp bảo vệ cáp khỏi ẩm, va chạm, hóa chất nhẹ và tác động môi trường.

Lõi Dẫn Đồng Trong Cáp Chống Cháy

Đồng là vật liệu dẫn điện phổ biến trong cáp chống cháy vì có khả năng dẫn điện tốt và độ ổn định cao. Khi hệ thống khẩn cấp cần hoạt động liên tục, lõi dẫn phải đảm bảo truyền điện tốt và ít gây sụt áp.

Đồng cũng có độ bền cơ học tốt, dễ đấu nối và phù hợp với nhiều hệ thống điện trong công trình. Với cáp chống cháy, lõi đồng thường được kết hợp với lớp mica hoặc vật liệu chịu nhiệt để bảo vệ mạch điện khi cháy.

Tuy nhiên, lõi đồng tốt chỉ là một phần. Cáp chống cháy cần đồng bộ cả lõi dẫn, lớp chống cháy, lớp cách điện, vỏ bọc và tiêu chuẩn thử nghiệm. Không nên chỉ nhìn lõi đồng rồi kết luận cáp có khả năng chống cháy.

Lớp Mica Chống Cháy

Mica là vật liệu thường được dùng trong cáp chống cháy. Lớp băng mica được quấn quanh lõi dẫn để tạo hàng rào chịu nhiệt, giúp bảo vệ lõi khi cáp tiếp xúc với lửa.

Khi có cháy, lớp vỏ ngoài và một số vật liệu bên ngoài có thể bị ảnh hưởng. Lớp mica giúp duy trì cách điện quanh lõi dẫn trong thời gian thử nghiệm, từ đó giữ mạch điện không bị ngắt ngay lập tức.

Hiệu quả của lớp mica phụ thuộc vào chất lượng vật liệu, cách quấn, độ phủ và tiêu chuẩn sản xuất. Nếu lớp mica không phủ đều hoặc bị hư trong quá trình thi công, khả năng duy trì mạch có thể bị giảm.

Vì vậy, cáp chống cháy cần được chọn từ nhà sản xuất uy tín và thi công đúng kỹ thuật.

Lớp Cách Điện XLPE Hoặc Silicone

Lớp cách điện trong cáp chống cháy có nhiệm vụ ngăn các lõi dẫn chạm nhau và bảo vệ an toàn điện. Với cáp chống cháy, vật liệu cách điện cần chịu nhiệt tốt hơn vật liệu thông thường.

XLPE là vật liệu cách điện có khả năng chịu nhiệt và chống lão hóa tốt, được dùng trong nhiều dòng cáp điện lực. Silicone cũng có khả năng chịu nhiệt tốt và linh hoạt, thường dùng cho một số ứng dụng đặc biệt.

Tùy môi trường làm việc, tiêu chuẩn yêu cầu và cấu tạo cáp, nhà sản xuất sẽ chọn vật liệu cách điện phù hợp.

Khi chọn mua, nên xem rõ cáp dùng vật liệu gì, nhiệt độ làm việc cho phép là bao nhiêu và đạt tiêu chuẩn thử nghiệm nào.

Vỏ LSZH Và Ý Nghĩa Khi Có Cháy

LSZH là viết tắt của Low Smoke Zero Halogen, nghĩa là ít khói và không halogen. Đây là vật liệu vỏ thường được ưu tiên trong các công trình yêu cầu an toàn cao.

Khi xảy ra cháy, vật liệu LSZH giúp giảm lượng khói và hạn chế khí halogen ăn mòn. Điều này có ý nghĩa lớn trong không gian kín như hành lang, tầng hầm, đường hầm, bệnh viện, trung tâm thương mại hoặc nhà ga.

Khói ít hơn giúp người trong công trình dễ quan sát lối thoát hiểm hơn. Không sinh khí halogen ăn mòn cũng giúp giảm nguy cơ ảnh hưởng đến thiết bị điện tử và hệ thống kỹ thuật xung quanh.

Tuy nhiên, LSZH không tự động đồng nghĩa với cáp duy trì mạch khi cháy. Cáp chống cháy cần có thêm cấu tạo và tiêu chuẩn thử nghiệm về khả năng duy trì mạch.

Các Loại Cáp Chống Cháy Thường Gặp

Cáp chống cháy có thể được chia theo vật liệu, cấu tạo và mức độ yêu cầu của công trình.

Một số loại cơ bản dùng cấu trúc lõi đồng, mica, cách điện XLPE và vỏ chống cháy hoặc chậm cháy. Loại này thường phù hợp với các công trình trong nhà hoặc môi trường ít khắc nghiệt.

Một số loại dùng vỏ ít khói, không halogen như LSHF hoặc LSZH. Loại này phù hợp hơn với khu vực đông người, công trình công cộng hoặc nơi cần hạn chế khói độc khi cháy.

Một số dòng đặc biệt dùng silicone hoặc vật liệu chịu nhiệt cao, phù hợp với môi trường khắc nghiệt như nhà máy luyện kim, xi măng, hàng không, khu vực nhiệt độ cao hoặc hệ thống kỹ thuật đặc biệt.

Không nên chọn cáp chỉ theo tên gọi. Điều quan trọng là xem cấu tạo, tiêu chuẩn, thời gian duy trì mạch và môi trường lắp đặt.

Cáp Chống Cháy Có Giáp Và Không Có Giáp

Cáp chống cháy không có giáp thường được dùng ở những vị trí ít chịu tác động cơ học, chẳng hạn đi trong ống, máng cáp kín, trần kỹ thuật hoặc khu vực được bảo vệ tốt.

Cáp chống cháy có giáp được bổ sung lớp bảo vệ cơ học bằng kim loại hoặc vật liệu gia cường. Loại này phù hợp với khu vực có nguy cơ va đập, chuột cắn, kéo căng, đi ngầm hoặc môi trường công nghiệp.

Việc chọn có giáp hay không có giáp cần dựa vào tuyến lắp đặt thực tế. Nếu cáp chỉ cần chống cháy nhưng không có rủi ro cơ học lớn, loại không giáp có thể dễ thi công và tiết kiệm hơn.

Nếu tuyến cáp đi qua khu vực kỹ thuật, tầng hầm, nhà máy hoặc nơi có tác động vật lý, cáp có giáp sẽ an toàn hơn.

Cáp Chống Cháy Không Phải Là Cáp Không Bao Giờ Cháy

Một hiểu lầm phổ biến là nghĩ rằng cáp chống cháy sẽ không bao giờ cháy. Thực tế không phải vậy.

Cáp chống cháy vẫn có thể bị hư hỏng nếu nhiệt độ vượt quá giới hạn thiết kế hoặc tiếp xúc với lửa lâu hơn thời gian thử nghiệm. Mục tiêu chính của cáp là duy trì mạch điện đủ lâu trong điều kiện cháy theo tiêu chuẩn nhất định.

Ví dụ, một loại cáp có thể được thử nghiệm để duy trì mạch trong 90 phút hoặc 180 phút tùy tiêu chuẩn. Điều này không có nghĩa là cáp sẽ hoạt động mãi mãi trong mọi đám cháy.

Vì vậy, khi thiết kế hệ thống, cần chọn cáp theo yêu cầu duy trì mạch cụ thể của công trình, không nên hiểu cáp chống cháy theo nghĩa tuyệt đối.

Cáp Chống Cháy Khác Cáp Chậm Cháy Như Thế Nào?

Cáp chống cháy và cáp chậm cháy là hai khái niệm khác nhau.

Cáp chống cháy tập trung vào khả năng duy trì mạch điện khi có lửa. Loại cáp này thường dùng cho các hệ thống cần tiếp tục hoạt động trong tình huống khẩn cấp.

Cáp chậm cháy tập trung vào việc hạn chế ngọn lửa lan dọc theo dây cáp. Nó giúp giảm tốc độ cháy lan, nhưng không nhất thiết đảm bảo mạch điện vẫn hoạt động khi lửa tác động trực tiếp.

Vì vậy, không thể dùng cáp chậm cháy để thay thế cáp chống cháy trong các hệ thống quan trọng như báo cháy, bơm chữa cháy, chiếu sáng khẩn cấp hoặc quạt hút khói nếu thiết kế yêu cầu duy trì mạch.

Một Số Tiêu Chuẩn Cáp Chống Cháy Thường Gặp

Cáp chống cháy cần được đánh giá theo tiêu chuẩn thử nghiệm rõ ràng. Một số tiêu chuẩn thường gặp gồm IEC 60331, IEC 60332 và BS 6387.

IEC 60331 liên quan đến khả năng duy trì mạch điện của cáp trong điều kiện cháy. Đây là nhóm tiêu chuẩn quan trọng khi cần đánh giá cáp có thể tiếp tục dẫn điện trong thời gian thử nghiệm hay không.

IEC 60332 liên quan đến khả năng hạn chế cháy lan của cáp. Tiêu chuẩn này thường dùng để đánh giá việc ngọn lửa có lan dọc theo cáp hay không.

BS 6387 là tiêu chuẩn thường được nhắc đến với các thử nghiệm chịu lửa, nước và va đập trong một số cấp thử nghiệm nhất định.

Khi chọn cáp, nên xem rõ cáp đạt tiêu chuẩn nào, thời gian thử nghiệm ra sao và có phù hợp với yêu cầu thiết kế hay không.

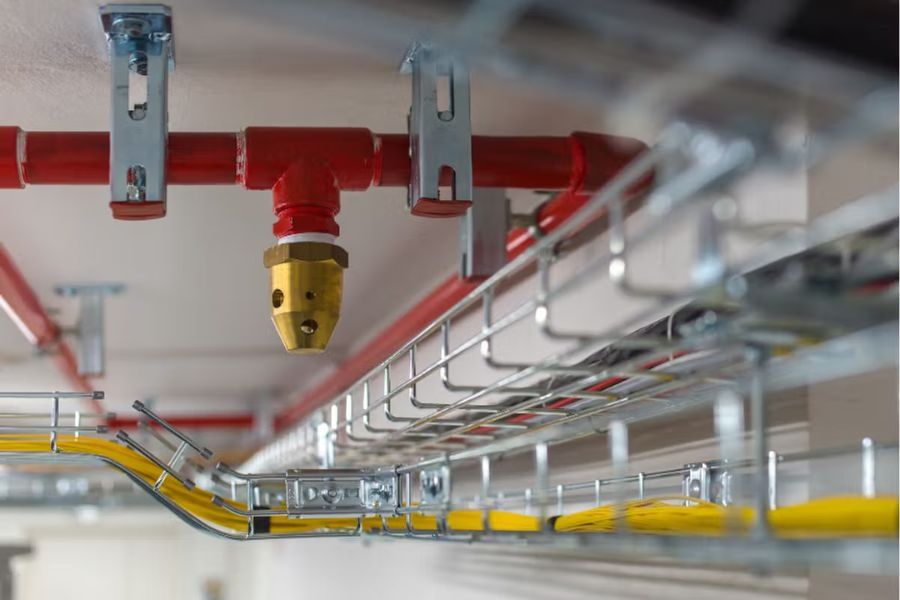

Khi Nào Nên Sử Dụng Cáp Chống Cháy?

Cáp chống cháy nên được sử dụng ở các hệ thống cần duy trì hoạt động khi có cháy. Đây thường là các hệ thống liên quan trực tiếp đến cảnh báo, thoát nạn và chữa cháy.

Các hạng mục thường cần cáp chống cháy gồm báo cháy, chiếu sáng khẩn cấp, đèn chỉ dẫn thoát hiểm, quạt hút khói, quạt tăng áp, máy bơm nước chữa cháy, hệ thống âm thanh thông báo khẩn cấp và một số tủ điều khiển an toàn.

Ngoài ra, cáp chống cháy cũng nên được cân nhắc tại cơ sở hạ tầng trọng yếu như sân bay, bệnh viện, trung tâm dữ liệu, đường hầm, nhà máy hóa chất, kho xăng dầu, khu công nghiệp nặng hoặc công trình có nhiều người.

Việc dùng cáp chống cháy cần dựa trên bản vẽ thiết kế, quy chuẩn PCCC và yêu cầu nghiệm thu thực tế.

Tầm Quan Trọng Của Việc Chọn Đúng Cáp Chống Cháy

Chọn đúng cáp chống cháy giúp hệ thống an toàn hoạt động trong thời điểm quan trọng. Nếu chọn sai loại, cáp có thể không duy trì mạch đủ lâu, khiến hệ thống khẩn cấp ngừng hoạt động khi cần nhất.

Ngoài thời gian duy trì mạch, cần xem môi trường lắp đặt. Cáp đi ngoài trời cần chú ý chống UV và chống ẩm. Cáp đi ngầm hoặc khu vực có nguy cơ va đập cần xem xét lớp giáp. Cáp trong không gian kín nên ưu tiên vật liệu ít khói, không halogen.

Cũng cần quan tâm đến tiết diện, số lõi, cấp điện áp, tiêu chuẩn thử nghiệm và chứng nhận sản phẩm. Những yếu tố này giúp đảm bảo cáp không chỉ chống cháy trên lý thuyết mà còn phù hợp với công trình thực tế.

Xu Hướng Sử Dụng Cáp Chống Cháy Hiện Nay

Cùng với sự phát triển của đô thị, tòa nhà cao tầng, nhà máy và hạ tầng công cộng, nhu cầu dùng cáp chống cháy ngày càng tăng.

Xu hướng hiện nay là ưu tiên các loại cáp ít khói, không halogen để giảm rủi ro khi cháy trong không gian kín. Điều này đặc biệt quan trọng ở bệnh viện, trường học, khách sạn, trung tâm thương mại, nhà ga và tầng hầm.

Ngoài ra, nhiều công trình cũng quan tâm đến cáp đa chức năng như vừa chống cháy, vừa chống nhiễu, vừa có giáp bảo vệ hoặc chịu được môi trường khắc nghiệt.

Việc áp dụng tiêu chuẩn quốc tế và yêu cầu hồ sơ kỹ thuật rõ ràng cũng ngày càng được chú trọng để đảm bảo chất lượng đồng bộ cho công trình.

Lưu Ý Khi Lắp Đặt Cáp Chống Cháy

Cáp chống cháy cần được lắp đặt đúng kỹ thuật để phát huy hiệu quả. Nếu cáp bị kéo căng quá mức, bẻ gập sai bán kính hoặc làm hỏng lớp mica trong quá trình thi công, khả năng duy trì mạch có thể bị ảnh hưởng.

Các mối nối, đầu cáp và hộp đấu nối cũng cần phù hợp với yêu cầu chống cháy. Nếu chỉ dùng cáp chống cháy nhưng phụ kiện đấu nối không phù hợp, toàn hệ thống vẫn có thể mất mạch khi có sự cố.

Tuyến cáp cần được bố trí hợp lý, tránh khu vực có nguy cơ va đập mạnh nếu cáp không có giáp. Với môi trường ẩm, hóa chất hoặc ngoài trời, cần chọn cáp và phụ kiện phù hợp với điều kiện thực tế.

Sau khi thi công, nên kiểm tra hồ sơ kỹ thuật, chứng chỉ, phương án lắp đặt và yêu cầu nghiệm thu theo thiết kế.

Kết Luận

Cáp chống cháy là loại cáp được thiết kế để duy trì mạch điện trong một khoảng thời gian nhất định khi xảy ra hỏa hoạn. Đây là thành phần quan trọng trong các hệ thống báo cháy, chiếu sáng khẩn cấp, quạt hút khói, bơm chữa cháy, thang máy cứu hộ và nhiều hạng mục an toàn khác.

Loại cáp này không có nghĩa là không bao giờ cháy. Giá trị chính của nó nằm ở khả năng giữ cho hệ thống quan trọng tiếp tục hoạt động trong thời gian cần thiết để sơ tán và xử lý sự cố.

Khi chọn cáp chống cháy, cần xem rõ cấu tạo, vật liệu, tiêu chuẩn thử nghiệm, thời gian duy trì mạch, môi trường lắp đặt và yêu cầu PCCC của công trình. Chọn đúng loại cáp ngay từ đầu sẽ giúp bảo vệ con người, tài sản và sự vận hành an toàn của toàn bộ hệ thống.
