Cáp Điều Khiển Là Gì? Phân Biệt Cáp Chống Nhiễu Và Không Chống Nhiễu

Trong các hệ thống điện công nghiệp, nhà máy, xí nghiệp và dây chuyền tự động hóa, cáp điều khiển là một loại dây cáp rất quan trọng. Nếu dây điện lực có nhiệm vụ truyền tải điện năng, thì cáp điều khiển lại có nhiệm vụ truyền tín hiệu để máy móc và thiết bị có thể hoạt động đúng theo yêu cầu.

Nói một cách dễ hiểu, cáp điều khiển giống như “đường liên lạc” giữa thiết bị điều khiển và máy móc. Nhờ có cáp điều khiển, tín hiệu từ tủ điện, bộ điều khiển, cảm biến hoặc thiết bị trung tâm có thể được truyền đến các thiết bị khác trong hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn cáp điều khiển là gì, có mấy loại chính và nên chọn loại nào cho phù hợp với từng môi trường sử dụng.

Cáp Điều Khiển Là Gì?

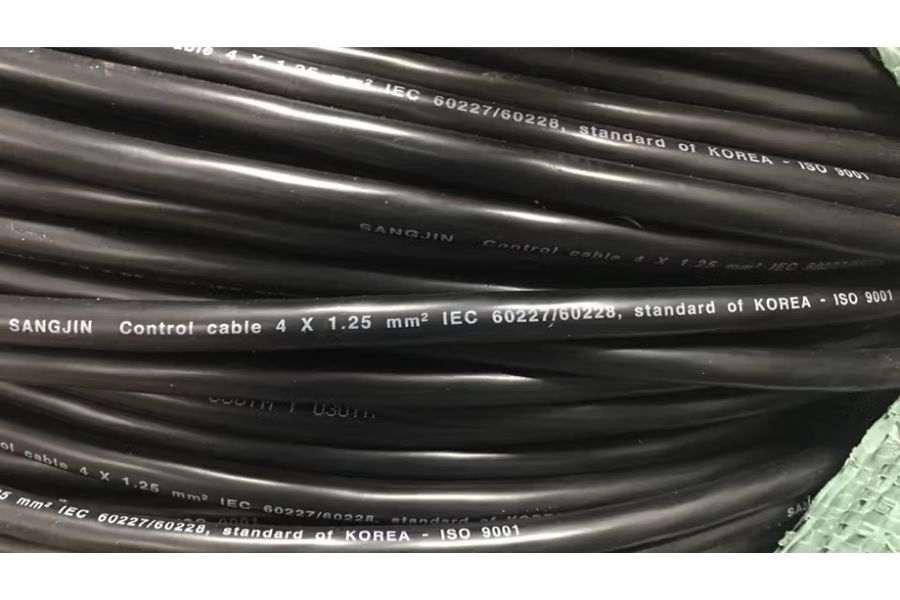

Cáp điều khiển, hay còn gọi là cáp tín hiệu điều khiển, là loại cáp dùng để truyền tín hiệu từ thiết bị này đến thiết bị khác trong hệ thống điện.

Loại cáp này thường được dùng khi cần điều khiển máy móc từ xa, truyền tín hiệu giữa các thiết bị hoặc kết nối các bộ phận trong dây chuyền sản xuất. Trong nhiều trường hợp, khoảng cách giữa thiết bị điều khiển và máy móc khá xa, không thể dùng sóng điện từ một cách ổn định. Khi đó, cáp điều khiển là giải pháp phù hợp hơn vì tín hiệu được truyền trực tiếp qua dây dẫn.

Trong sản xuất công nghiệp, một hệ thống máy móc muốn vận hành chính xác cần có tín hiệu điều khiển ổn định. Tín hiệu này có thể đến từ tủ điện, cảm biến, bộ điều khiển, PLC hoặc các thiết bị tự động hóa. Cáp điều khiển chính là tuyến truyền giúp các tín hiệu đó đi đến đúng thiết bị cần nhận.

Vì Sao Cáp Điều Khiển Quan Trọng?

Trong nhà máy hoặc hệ thống tự động hóa, chỉ cần tín hiệu truyền đi không ổn định, máy móc có thể hoạt động sai, dừng đột ngột hoặc gây lỗi trong toàn bộ dây chuyền. Vì vậy, chọn đúng cáp điều khiển là một việc rất quan trọng.

Cáp điều khiển giúp tín hiệu truyền đi rõ ràng hơn, ổn định hơn và an toàn hơn so với việc dùng dây không phù hợp. Đặc biệt trong môi trường công nghiệp, nơi có nhiều tủ điện, motor, biến tần và thiết bị công suất lớn, việc dùng đúng loại cáp sẽ giúp hạn chế nhiễu tín hiệu và giảm rủi ro trong quá trình vận hành.

Tùy vào điều kiện sử dụng, cáp điều khiển thường được chia thành hai nhóm chính là cáp điều khiển chống nhiễu và cáp điều khiển không chống nhiễu.

Cáp Điều Khiển Chống Nhiễu Là Gì?

Cáp điều khiển chống nhiễu là loại cáp có thêm lớp lưới hoặc lớp màng chống nhiễu bên trong. Lớp chống nhiễu này thường được làm bằng lưới đồng, nhôm hoặc vật liệu kim loại phù hợp tùy theo từng dòng sản phẩm.

Cấu tạo cơ bản của cáp điều khiển chống nhiễu thường gồm ruột dẫn, lớp cách điện, lớp bọc lót, lớp lưới chống nhiễu và lớp vỏ bảo vệ bên ngoài.

Ruột dẫn thường được làm bằng đồng hoặc nhôm. Đây là phần dùng để truyền tín hiệu. Lớp cách điện giúp tách biệt các lõi với nhau, hạn chế chạm chập và đảm bảo an toàn khi sử dụng. Lớp lưới chống nhiễu có nhiệm vụ bảo vệ tín hiệu khỏi tác động của sóng điện từ bên ngoài. Lớp vỏ ngoài thường làm bằng PVC hoặc XLPE, giúp bảo vệ cáp khỏi độ ẩm, bụi bẩn, nhiệt độ và các tác động từ môi trường.

Điểm nổi bật của cáp điều khiển chống nhiễu là khả năng giữ tín hiệu ổn định trong môi trường có nhiều nguồn nhiễu. Khi cáp đi gần tủ điện, motor, biến tần, máy móc công nghiệp hoặc khu vực có bức xạ điện từ cao, lớp chống nhiễu sẽ giúp hạn chế tình trạng tín hiệu bị sai lệch hoặc suy giảm.

Ngoài tác dụng chống nhiễu, lớp lưới kim loại bên trong còn giúp sợi cáp chắc chắn hơn. Nhờ vậy, cáp có thể chịu lực kéo tốt hơn trong quá trình thi công, hạn chế nguy cơ đứt gãy khi kéo dây ở khoảng cách xa.

Cáp Điều Khiển Chống Nhiễu Dùng Ở Đâu?

Cáp điều khiển chống nhiễu thường được dùng trong các khu vực có nhiều thiết bị điện hoặc yêu cầu tín hiệu truyền đi phải ổn định.

Loại cáp này phù hợp với nhà máy, xí nghiệp, dây chuyền sản xuất, hệ thống tự động hóa, tủ điện điều khiển, hệ thống cảm biến, thiết bị đo lường, khu vực có biến tần, motor hoặc các thiết bị công suất lớn.

Trong những môi trường này, nhiễu điện từ có thể làm tín hiệu truyền đi bị sai. Nếu dùng cáp không phù hợp, thiết bị có thể nhận nhầm tín hiệu hoặc hoạt động không chính xác. Vì vậy, cáp chống nhiễu thường là lựa chọn an toàn hơn cho các hệ thống cần độ ổn định cao.

Một số dòng cáp điều khiển chống nhiễu có điện áp định mức 600/1000V và có thể được sản xuất theo các tiêu chuẩn như BS 5467 hoặc IEC 60502-1. Với cáp tín hiệu điện áp định mức 300/500V, một số tiêu chuẩn thường gặp là BS 5308 hoặc BS EN 50288.

Cáp Điều Khiển Không Chống Nhiễu Là Gì?

Cáp điều khiển không chống nhiễu là loại cáp có cấu tạo đơn giản hơn vì không có lớp lưới hoặc màng chống nhiễu. Loại cáp này vẫn có ruột dẫn, lớp cách điện và lớp vỏ bảo vệ, nhưng không có lớp kim loại chuyên dùng để giảm nhiễu tín hiệu.

Do không có lớp chống nhiễu, loại cáp này phù hợp hơn với những môi trường ổn định, ít sóng điện từ và không có nhiều thiết bị công suất lớn ở gần tuyến cáp.

Nếu dùng cáp không chống nhiễu trong môi trường có nhiều nguồn nhiễu, tín hiệu có thể bị ảnh hưởng. Đường truyền có thể không ổn định, tín hiệu yếu đi hoặc thiết bị nhận tín hiệu không chính xác.

Tuy nhiên, trong các hệ thống đơn giản, môi trường ít nhiễu và khoảng cách truyền không quá phức tạp, cáp điều khiển không chống nhiễu vẫn là lựa chọn hợp lý. Ưu điểm của loại cáp này là dễ thi công hơn và chi phí thường tiết kiệm hơn so với cáp chống nhiễu.

Khi Nào Nên Chọn Cáp Chống Nhiễu?

Bạn nên chọn cáp điều khiển chống nhiễu nếu tuyến cáp đi qua khu vực có nhiều sóng điện từ, gần tủ điện, motor, biến tần, máy sản xuất hoặc thiết bị công suất lớn.

Loại cáp này cũng nên được ưu tiên nếu hệ thống yêu cầu tín hiệu chính xác, chẳng hạn như hệ thống điều khiển tự động, cảm biến, thiết bị đo lường hoặc dây chuyền sản xuất cần hoạt động liên tục.

Nếu khoảng cách truyền tín hiệu xa, cáp chống nhiễu cũng là lựa chọn đáng cân nhắc. Khi đường truyền càng dài, tín hiệu càng dễ bị ảnh hưởng bởi môi trường xung quanh. Lớp chống nhiễu sẽ giúp tín hiệu ổn định hơn trong quá trình truyền tải.

Khi Nào Có Thể Dùng Cáp Không Chống Nhiễu?

Cáp điều khiển không chống nhiễu phù hợp với những môi trường ít nhiễu, tuyến cáp ngắn hơn hoặc hệ thống không yêu cầu quá cao về khả năng chống nhiễu.

Nếu cáp được lắp đặt trong khu vực tương đối ổn định, ít thiết bị công suất lớn và không gần nguồn phát sinh sóng điện từ mạnh, loại không chống nhiễu có thể đáp ứng tốt nhu cầu sử dụng.

Tuy nhiên, khi thi công cáp không chống nhiễu, cần chú ý kỹ thuật kéo cáp. Vì không có lớp lưới kim loại hỗ trợ bên trong, cáp cần được kéo đúng cách để tránh đứt gãy, xoắn vặn hoặc làm hư lớp cách điện.

Nên Chọn Loại Cáp Điều Khiển Nào?

Việc chọn cáp điều khiển chống nhiễu hay không chống nhiễu phụ thuộc vào môi trường lắp đặt và yêu cầu của hệ thống.

Nếu công trình có nhiều nguồn nhiễu, cần tín hiệu ổn định và khoảng cách truyền xa, nên chọn cáp điều khiển chống nhiễu. Dù chi phí có thể cao hơn, loại cáp này giúp hệ thống vận hành an toàn và hạn chế lỗi tín hiệu tốt hơn.

Nếu công trình ít nhiễu, hệ thống đơn giản và muốn tối ưu chi phí, cáp điều khiển không chống nhiễu có thể là lựa chọn phù hợp. Điều quan trọng là không nên chọn theo cảm tính mà cần dựa vào điều kiện sử dụng thực tế.

Chọn đúng loại cáp ngay từ đầu sẽ giúp tiết kiệm chi phí, giảm rủi ro sửa chữa và đảm bảo hệ thống hoạt động ổn định lâu dài.

Lưu Ý Khi Mua Cáp Điều Khiển

Khi mua cáp điều khiển, bạn nên kiểm tra kỹ các thông tin như số lõi, tiết diện, điện áp định mức, vật liệu ruột dẫn, vật liệu vỏ, có chống nhiễu hay không và tiêu chuẩn sản xuất.

Ngoài ra, cần xác định rõ cáp dùng cho hệ thống nào, khoảng cách truyền tín hiệu bao xa, môi trường lắp đặt có nhiều nhiễu không và cáp có cần chịu lực kéo hay không.

Nếu không chắc nên chọn loại nào, bạn nên trao đổi với đơn vị cung cấp hoặc kỹ thuật điện để được tư vấn đúng theo nhu cầu. Việc chọn sai cáp có thể khiến hệ thống hoạt động không ổn định, phát sinh lỗi hoặc làm tăng chi phí bảo trì về sau.

Kết Luận

Cáp điều khiển là loại cáp dùng để truyền tín hiệu giữa thiết bị điều khiển và máy móc trong hệ thống điện. Đây là thành phần quan trọng trong nhà máy, xí nghiệp, công trình công nghiệp và hệ thống tự động hóa.

Cáp điều khiển có hai loại phổ biến là cáp chống nhiễu và cáp không chống nhiễu. Cáp chống nhiễu phù hợp với môi trường có nhiều sóng điện từ, cần tín hiệu ổn định và khoảng cách truyền xa. Cáp không chống nhiễu phù hợp hơn với môi trường ổn định, ít nhiễu và yêu cầu kỹ thuật đơn giản hơn.

Hiểu đúng sự khác nhau giữa hai loại cáp này sẽ giúp bạn chọn được sản phẩm phù hợp, tránh lãng phí và đảm bảo hệ thống vận hành an toàn, hiệu quả.
