Cáp Điều Khiển Chống Nhiễu Là Gì? Cấu Tạo, Ưu Điểm Và Ứng Dụng

Cáp điều khiển, hay còn gọi là cáp tín hiệu điều khiển, là loại cáp được dùng để truyền tín hiệu giữa các thiết bị trong hệ thống điện, máy móc, tủ điều khiển và dây chuyền tự động hóa.

Trong thực tế, không phải lúc nào tín hiệu cũng được truyền trong môi trường lý tưởng. Ở các nhà máy, xí nghiệp, khu công nghiệp hoặc khu vực có nhiều tủ điện, motor, biến tần và thiết bị công suất lớn, tín hiệu rất dễ bị nhiễu. Khi tín hiệu bị nhiễu, máy móc có thể hoạt động sai, phản hồi chậm hoặc gây lỗi trong quá trình vận hành.

Đó là lý do cáp điều khiển chống nhiễu được sử dụng ngày càng phổ biến. Loại cáp này không chỉ giúp truyền tín hiệu ổn định hơn mà còn tăng độ an toàn và độ tin cậy cho toàn bộ hệ thống.

Cáp Điều Khiển Chống Nhiễu Là Gì?

Cáp điều khiển chống nhiễu là loại cáp điều khiển có thêm lớp chống nhiễu bên trong, thường là lưới đồng, lưới đồng mạ thiếc, lớp nhôm hoặc màng chắn kim loại. Lớp này có nhiệm vụ hạn chế tác động của sóng điện từ từ môi trường bên ngoài lên tín hiệu truyền trong cáp.

Nói dễ hiểu, cáp chống nhiễu giống như một đường truyền tín hiệu được “che chắn” tốt hơn. Khi cáp đi qua khu vực có nhiều thiết bị điện, lớp chống nhiễu sẽ giúp tín hiệu ít bị ảnh hưởng hơn, từ đó đường truyền ổn định và chính xác hơn.

Loại cáp này thường được dùng trong hệ thống điều khiển công nghiệp, hệ thống tự động hóa, tủ điện, cảm biến, thiết bị đo lường, dây chuyền sản xuất và các công trình cần truyền tín hiệu ổn định.

Vì Sao Cần Dùng Cáp Chống Nhiễu?

Trong môi trường công nghiệp, nhiễu điện từ xuất hiện khá nhiều. Nguồn gây nhiễu có thể đến từ motor, biến tần, máy hàn, máy công suất lớn, tủ điện, dây nguồn hoặc các thiết bị điều khiển khác.

Nếu dùng cáp thông thường trong những môi trường này, tín hiệu có thể bị sai lệch hoặc suy giảm. Khi đó, thiết bị nhận tín hiệu có thể hiểu sai lệnh điều khiển, làm hệ thống vận hành không chính xác.

Cáp điều khiển chống nhiễu giúp giảm rủi ro này. Nhờ lớp lưới hoặc lớp màng chắn, tín hiệu bên trong được bảo vệ tốt hơn. Điều này đặc biệt quan trọng với các hệ thống cần độ chính xác cao, vận hành liên tục và không được phép gián đoạn.

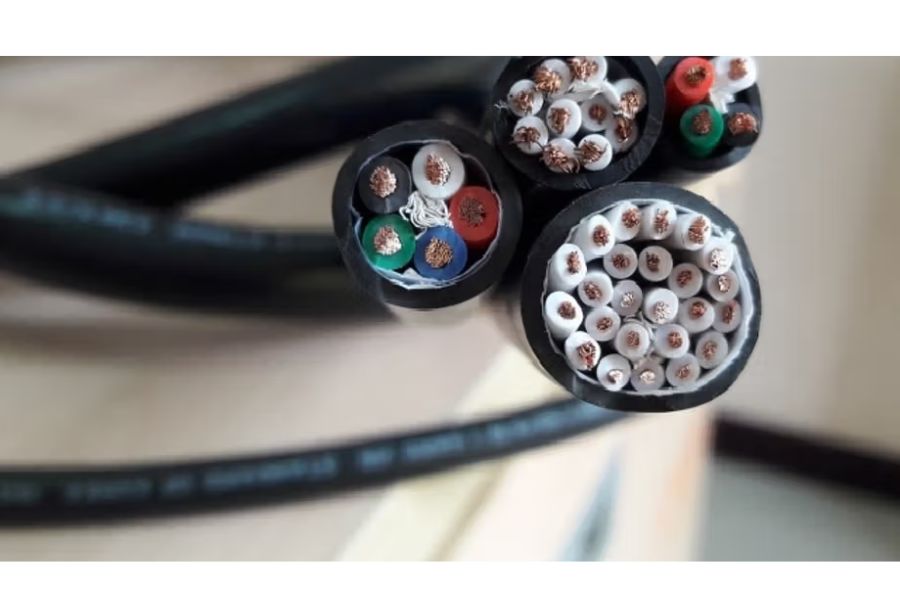

Cấu Tạo Của Cáp Điều Khiển Chống Nhiễu

Cáp điều khiển chống nhiễu thường có cấu tạo nhiều lớp. Mỗi lớp có một vai trò riêng để giúp cáp truyền tín hiệu ổn định và bền hơn trong quá trình sử dụng.

Phần lõi dẫn là lớp quan trọng nhất, thường được làm bằng đồng hoặc nhôm tùy theo tiêu chuẩn và dòng sản phẩm. Lõi dẫn có nhiệm vụ truyền tín hiệu điện từ thiết bị này đến thiết bị khác. Cáp có thể có nhiều lõi, nhiều cặp dây hoặc nhiều dây bên trong tùy theo nhu cầu sử dụng.

Bên ngoài lõi dẫn là lớp cách điện. Lớp này giúp tách biệt các lõi với nhau, hạn chế chạm chập và đảm bảo tín hiệu không bị ảnh hưởng lẫn nhau trong quá trình truyền.

Tiếp theo là lớp chống nhiễu. Đây là điểm khác biệt quan trọng của cáp điều khiển chống nhiễu so với cáp điều khiển thông thường. Lớp chống nhiễu có thể là lưới bện đồng, đồng mạ thiếc, nhôm hoặc màng chắn kim loại. Nhiệm vụ của lớp này là giảm ảnh hưởng của nhiễu điện từ và giúp tín hiệu ổn định hơn.

Một số loại cáp còn có lớp bọc lót hoặc lớp phân cách bên trong để giữ cấu trúc cáp chắc chắn hơn. Lớp này giúp bảo vệ các lõi dây, cố định vị trí và tăng độ bền cho sợi cáp.

Ngoài cùng là lớp vỏ bảo vệ. Vỏ cáp thường được làm bằng PVC hoặc XLPE, có nhiệm vụ bảo vệ toàn bộ sợi cáp khỏi bụi bẩn, độ ẩm, va chạm, côn trùng và các tác động từ môi trường lắp đặt.

Số Lõi Và Cách Nhận Biết Dây Trong Cáp

Cáp điều khiển chống nhiễu có nhiều quy cách khác nhau, tùy theo nhu cầu sử dụng của từng công trình. Có loại ít lõi, có loại nhiều lõi, có loại gồm nhiều cặp dây và có loại được đánh số thứ tự hoặc phân biệt bằng màu sắc.

Việc đánh số hoặc dùng màu sắc giúp kỹ thuật viên dễ nhận biết từng dây trong quá trình đấu nối. Điều này rất quan trọng đối với các hệ thống nhiều tín hiệu, vì đấu sai dây có thể làm thiết bị hoạt động sai hoặc hệ thống không vận hành đúng yêu cầu.

Khi chọn cáp, người dùng cần xác định số lượng tín hiệu cần truyền để chọn đúng số lõi. Nếu chọn thiếu lõi sẽ khó đấu nối. Nếu chọn dư quá nhiều lõi thì chi phí có thể tăng không cần thiết.

Ưu Điểm Của Cáp Điều Khiển Chống Nhiễu

Ưu điểm lớn nhất của cáp điều khiển chống nhiễu là khả năng truyền tín hiệu ổn định hơn trong môi trường có nhiều nhiễu điện từ. Đây là lý do loại cáp này được sử dụng nhiều trong nhà máy, xưởng sản xuất, hệ thống tủ điện và dây chuyền tự động hóa.

Nhờ lớp chống nhiễu, tín hiệu được bảo vệ tốt hơn khi đi qua các khu vực có bức xạ điện từ cao. Điều này giúp giảm tình trạng tín hiệu yếu, tín hiệu sai hoặc mất tín hiệu trong quá trình vận hành.

Một ưu điểm khác là lớp lưới kim loại giúp sợi cáp chắc chắn hơn. Trong một số trường hợp thi công, cáp cần được kéo qua máng cáp, ống luồn hoặc tuyến dây dài. Lớp lưới có thể hỗ trợ tăng độ bền cơ học, giúp cáp ít bị đứt gãy hơn khi kéo căng đúng kỹ thuật.

Ngoài ra, cáp điều khiển chống nhiễu còn giúp tăng độ an toàn cho hệ thống. Khi tín hiệu truyền chính xác hơn, thiết bị hoạt động đúng hơn, từ đó hạn chế rủi ro lỗi vận hành trong các hệ thống máy móc.

Đặc Tính Kỹ Thuật Thường Gặp

Cáp điều khiển chống nhiễu có thể được sản xuất với nhiều điện áp định mức và tiêu chuẩn khác nhau. Một số dòng cáp dùng trong công nghiệp có điện áp định mức 0.6/1kV và được lắp đặt cố định trong hệ thống.

Nhiệt độ làm việc dài hạn của một số dòng cáp có thể khoảng 70°C. Trong trường hợp ngắn mạch, cáp có thể chịu được mức nhiệt cao hơn trong thời gian rất ngắn, tùy theo tiêu chuẩn và cấu tạo cụ thể của từng sản phẩm.

Một số loại cáp còn có lớp băng thép hoặc sợi thép để tăng khả năng bảo vệ cơ học. Lớp này giúp cáp chống đứt gãy tốt hơn, nhất là khi đi trong môi trường công nghiệp hoặc khu vực có nguy cơ va chạm.

Với các dòng có lớp băng đồng, băng nhôm hoặc lưới kim loại, khả năng chống nhiễu sẽ được tăng cường. Đây là yếu tố quan trọng khi cáp được dùng trong hệ thống điều khiển có yêu cầu tín hiệu ổn định.

Cáp Chống Nhiễu Có Giúp Bảo Vệ Cáp Không?

Ngoài chức năng chống nhiễu, một số loại cáp điều khiển chống nhiễu còn được thiết kế để tăng khả năng bảo vệ sợi cáp trước các tác động bên ngoài.

Lớp vỏ ngoài PVC hoặc XLPE giúp bảo vệ cáp khỏi độ ẩm, bụi bẩn và môi trường lắp đặt. Một số dòng cáp có khả năng hạn chế ăn mòn hoặc chống lại sự tấn công của động vật gặm nhấm ở mức độ nhất định, tùy theo cấu tạo và vật liệu sản xuất.

Tuy nhiên, cần lưu ý rằng không phải mọi loại cáp chống nhiễu đều có khả năng chống chuột, chống dầu, chống cháy hoặc chống hóa chất. Nếu công trình có yêu cầu đặc biệt, cần kiểm tra kỹ thông số kỹ thuật trước khi chọn mua.

Ứng Dụng Của Cáp Điều Khiển Chống Nhiễu

Cáp điều khiển chống nhiễu được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là các hệ thống cần truyền tín hiệu chính xác và ổn định.

Trong nhà máy, loại cáp này thường được dùng để kết nối tủ điều khiển với máy móc, cảm biến, thiết bị đo lường hoặc bộ điều khiển trung tâm. Khi dây chuyền sản xuất hoạt động liên tục, tín hiệu ổn định là yếu tố rất quan trọng để đảm bảo hệ thống vận hành trơn tru.

Trong các công trình công nghiệp, cáp chống nhiễu được dùng cho hệ thống tự động hóa, hệ thống điều khiển từ xa, hệ thống giám sát, hệ thống an ninh, hệ thống báo tín hiệu và nhiều thiết bị kỹ thuật khác.

Đối với các công trình quy mô lớn, cáp điều khiển chống nhiễu giúp giảm rủi ro tín hiệu bị sai lệch do khoảng cách truyền xa hoặc do môi trường có nhiều thiết bị điện công suất lớn.

Khi Nào Nên Chọn Cáp Điều Khiển Chống Nhiễu?

Bạn nên chọn cáp điều khiển chống nhiễu khi tuyến cáp đi gần tủ điện, motor, biến tần, máy hàn, máy công nghiệp hoặc các thiết bị có khả năng tạo nhiễu điện từ.

Loại cáp này cũng phù hợp khi hệ thống cần truyền tín hiệu ở khoảng cách xa, cần độ chính xác cao hoặc cần vận hành liên tục. Với những hệ thống tự động hóa, cảm biến, đo lường hoặc điều khiển trung tâm, cáp chống nhiễu thường là lựa chọn an toàn hơn.

Nếu môi trường lắp đặt ít nhiễu, tuyến cáp ngắn và yêu cầu kỹ thuật không quá cao, bạn có thể cân nhắc cáp điều khiển không chống nhiễu để tiết kiệm chi phí. Tuy nhiên, với nhà máy hoặc khu công nghiệp, cáp chống nhiễu vẫn thường được ưu tiên hơn.

Lưu Ý Khi Chọn Mua Cáp Điều Khiển Chống Nhiễu

Khi chọn mua cáp điều khiển chống nhiễu, trước hết cần xác định hệ thống dùng để truyền tín hiệu gì, số lượng tín hiệu bao nhiêu và khoảng cách truyền là bao xa.

Tiếp theo, cần kiểm tra môi trường lắp đặt có nhiều nhiễu hay không. Nếu cáp đi gần dây nguồn, tủ điện, biến tần hoặc motor, nên ưu tiên loại có lớp chống nhiễu tốt.

Bạn cũng nên quan tâm đến số lõi, tiết diện, vật liệu ruột dẫn, vật liệu cách điện, lớp chống nhiễu, lớp giáp nếu có, điện áp định mức và tiêu chuẩn sản xuất. Những thông số này ảnh hưởng trực tiếp đến độ bền, khả năng truyền tín hiệu và mức độ an toàn của cáp.

Ngoài ra, nên chọn sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật minh bạch và được cung cấp bởi đơn vị uy tín. Việc chọn sai loại cáp có thể khiến hệ thống hoạt động không ổn định, gây tốn chi phí sửa chữa và ảnh hưởng đến quá trình vận hành.

Kết Luận

Cáp điều khiển chống nhiễu là loại cáp tín hiệu có thêm lớp lưới hoặc lớp màng chắn giúp giảm ảnh hưởng của nhiễu điện từ trong quá trình truyền tín hiệu. Nhờ đó, cáp giúp hệ thống vận hành ổn định hơn, đặc biệt trong môi trường công nghiệp có nhiều thiết bị điện.

Loại cáp này thường được sử dụng trong nhà máy, tủ điện, hệ thống tự động hóa, cảm biến, thiết bị đo lường, dây chuyền sản xuất và các công trình cần truyền tín hiệu chính xác.

Để chọn đúng cáp điều khiển chống nhiễu, người dùng nên quan tâm đến số lõi, tiết diện, vật liệu ruột dẫn, lớp chống nhiễu, điện áp định mức, môi trường lắp đặt và yêu cầu kỹ thuật của hệ thống. Chọn đúng loại cáp ngay từ đầu sẽ giúp hệ thống hoạt động an toàn, ổn định và tiết kiệm chi phí lâu dài.
