Cáp Điều Khiển Trong Công Nghiệp Là Gì? Cấu Tạo, Ứng Dụng Và Cách Chọn

Trong các hệ thống tự động hóa và điều khiển công nghiệp hiện đại, cáp điều khiển là một thành phần rất quan trọng. Loại cáp này giúp truyền tín hiệu điều khiển, tín hiệu dữ liệu hoặc tín hiệu kết nối giữa các thiết bị trong nhà máy, tủ điện, dây chuyền sản xuất và nhiều hệ thống kỹ thuật khác.

Nếu ví hệ thống tự động hóa như một cơ thể, thì cáp điều khiển giống như “dây thần kinh” giúp các thiết bị giao tiếp với nhau. Tín hiệu từ cảm biến cần truyền về bộ điều khiển. Lệnh từ PLC cần gửi đến động cơ, van, biến tần hoặc thiết bị chấp hành. Tất cả những quá trình đó đều cần đường truyền ổn định.

Bài viết dưới đây sẽ giúp bạn hiểu đơn giản hơn cáp điều khiển là gì, cấu tạo ra sao, dùng ở đâu, có những loại nào và cần lưu ý gì khi chọn mua.

Cáp Điều Khiển Là Gì?

Cáp điều khiển là loại cáp chuyên dụng dùng để truyền tín hiệu điều khiển và dữ liệu giữa các thiết bị trong hệ thống điện, tự động hóa và công nghiệp.

Loại cáp này thường được dùng để kết nối PLC, cảm biến, động cơ, biến tần, tủ điện, thiết bị đo lường, thiết bị giám sát và các bộ điều khiển trung tâm. Nhờ có cáp điều khiển, các thiết bị có thể gửi và nhận tín hiệu để vận hành đúng theo yêu cầu.

Khác với cáp điện lực chuyên dùng để truyền tải điện năng lớn, cáp điều khiển chủ yếu phục vụ việc truyền tín hiệu. Vì vậy, cáp cần đảm bảo tín hiệu ổn định, ít suy hao, ít bị nhiễu và phù hợp với môi trường lắp đặt.

Vì Sao Cáp Điều Khiển Quan Trọng Trong Công Nghiệp?

Trong môi trường công nghiệp, thiết bị thường hoạt động liên tục và có nhiều nguồn gây nhiễu như motor, biến tần, tủ điện, máy hàn, dây nguồn công suất lớn hoặc thiết bị điện tử công nghiệp.

Nếu tín hiệu điều khiển bị nhiễu hoặc suy giảm, hệ thống có thể phản hồi chậm, hoạt động sai lệnh hoặc dừng đột ngột. Điều này có thể ảnh hưởng đến năng suất sản xuất, gây lỗi sản phẩm hoặc làm tăng chi phí bảo trì.

Cáp điều khiển chất lượng tốt giúp tín hiệu truyền ổn định hơn. Nhờ đó, hệ thống tự động hóa vận hành chính xác hơn, thiết bị phối hợp nhịp nhàng hơn và giảm rủi ro sự cố trong quá trình sản xuất.

Cấu Tạo Cơ Bản Của Cáp Điều Khiển

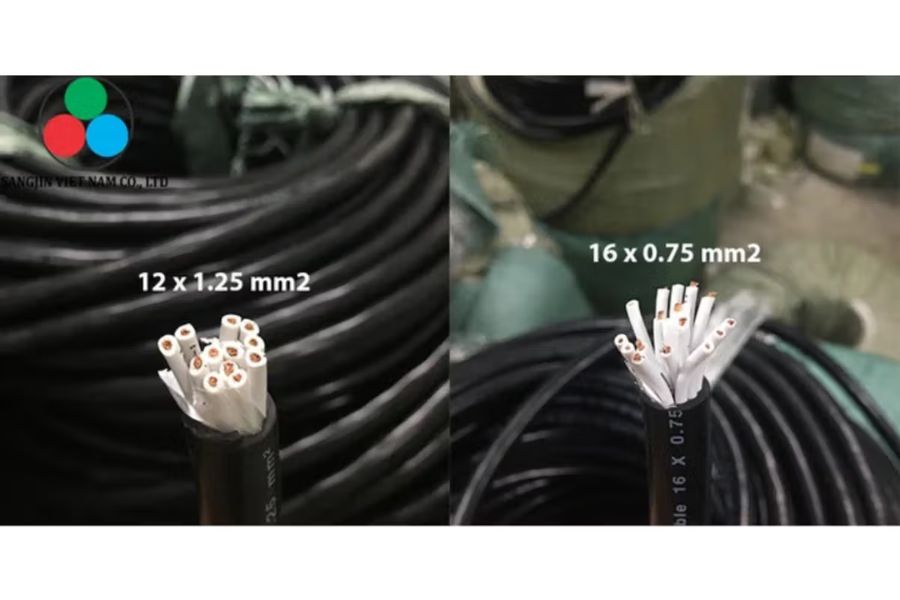

Một sợi cáp điều khiển thường có cấu tạo nhiều lớp. Tùy theo từng loại cáp và tiêu chuẩn sản xuất, cấu tạo có thể khác nhau, nhưng về cơ bản thường gồm lõi dẫn, lớp cách điện, lớp chống nhiễu nếu có và lớp vỏ bảo vệ ngoài cùng.

Lõi dẫn là phần dùng để truyền tín hiệu. Lõi thường được làm bằng đồng vì đồng có khả năng dẫn điện tốt và truyền tín hiệu ổn định. Một số loại cáp sử dụng nhiều sợi đồng nhỏ xoắn lại với nhau để tăng độ mềm dẻo và thuận tiện khi thi công.

Lớp cách điện bao quanh từng lõi dẫn, giúp các lõi không chạm vào nhau và hạn chế rò rỉ tín hiệu. Vật liệu cách điện thường gặp là PVC, XLPE hoặc PE, tùy theo yêu cầu về nhiệt độ, độ bền và môi trường sử dụng.

Lớp chống nhiễu là phần thường có trong các dòng cáp điều khiển cao cấp hoặc dùng cho môi trường công nghiệp nhiều nhiễu. Lớp này có thể là lá nhôm, màng nhôm, lưới đồng bện hoặc đồng mạ thiếc. Tác dụng chính là hạn chế nhiễu điện từ, giúp tín hiệu truyền chính xác hơn.

Ngoài cùng là lớp vỏ bảo vệ. Vỏ cáp thường được làm bằng PVC, PUR hoặc vật liệu chuyên dụng khác. Lớp vỏ giúp bảo vệ cáp khỏi bụi bẩn, độ ẩm, hóa chất, va chạm, tia UV hoặc các tác động cơ học trong quá trình lắp đặt và vận hành.

Lõi Dẫn Của Cáp Điều Khiển

Lõi dẫn là phần quan trọng quyết định khả năng truyền tín hiệu của cáp. Với cáp điều khiển chất lượng tốt, lõi dẫn thường được làm bằng đồng có độ dẫn điện cao.

Một số loại cáp sử dụng lõi đồng mềm, gồm nhiều sợi đồng nhỏ bện lại. Cấu trúc này giúp dây linh hoạt hơn, dễ uốn hơn và phù hợp với những vị trí cần đi dây trong tủ điện, máng cáp hoặc khu vực có không gian hẹp.

Khi chọn cáp điều khiển, không nên chỉ nhìn vào vỏ ngoài. Cần quan tâm đến vật liệu ruột dẫn, tiết diện lõi, số lõi và tiêu chuẩn sản xuất. Nếu lõi dẫn thiếu tiết diện hoặc dùng vật liệu kém chất lượng, tín hiệu có thể không ổn định và cáp dễ xuống cấp hơn.

Lớp Cách Điện

Lớp cách điện có nhiệm vụ tách biệt các lõi dẫn bên trong cáp. Nếu lớp cách điện không tốt, các lõi có thể bị rò tín hiệu, chạm chập hoặc ảnh hưởng lẫn nhau trong quá trình truyền dữ liệu.

PVC là vật liệu cách điện phổ biến vì có chi phí hợp lý, dễ sản xuất và phù hợp với nhiều môi trường thông thường. XLPE có khả năng chịu nhiệt và đặc tính điện tốt hơn trong một số ứng dụng. PE cũng được dùng trong những trường hợp cần đặc tính cách điện ổn định.

Việc chọn vật liệu cách điện phụ thuộc vào môi trường lắp đặt, nhiệt độ làm việc, yêu cầu an toàn và tiêu chuẩn của công trình.

Lớp Chống Nhiễu

Trong môi trường công nghiệp, lớp chống nhiễu có vai trò rất quan trọng. Nhiễu điện từ có thể làm tín hiệu điều khiển bị sai lệch, đặc biệt khi cáp đi gần motor, biến tần, dây động lực hoặc tủ điện công suất lớn.

Cáp điều khiển có lớp chống nhiễu thường dùng lá nhôm hoặc lưới đồng bện để che chắn tín hiệu bên trong. Lớp này giúp giảm ảnh hưởng của sóng điện từ từ bên ngoài và giúp hệ thống truyền tín hiệu ổn định hơn.

Nếu hệ thống cần độ chính xác cao hoặc làm việc trong môi trường có nhiều thiết bị điện, nên ưu tiên cáp điều khiển chống nhiễu. Nếu môi trường ít nhiễu và tuyến cáp ngắn, cáp không chống nhiễu có thể đáp ứng tốt hơn về chi phí.

Lớp Vỏ Bảo Vệ Ngoài Cùng

Lớp vỏ ngoài giúp bảo vệ toàn bộ sợi cáp khỏi các tác động từ môi trường. Trong nhà máy hoặc công trình, cáp có thể tiếp xúc với bụi, độ ẩm, dầu, hóa chất, ánh nắng, va chạm hoặc lực kéo trong quá trình thi công.

Vỏ PVC phù hợp với nhiều ứng dụng thông thường. Vỏ PUR có khả năng chịu mài mòn, chịu dầu và linh hoạt tốt hơn trong một số môi trường công nghiệp. Một số loại cáp còn có vỏ chống cháy, chống tia UV hoặc chống ăn mòn tùy theo yêu cầu sử dụng.

Khi chọn cáp, cần xem môi trường lắp đặt là trong nhà hay ngoài trời, có dầu hóa chất hay không, có yêu cầu chống cháy hay không và cáp có cần chịu kéo, chịu uốn thường xuyên hay không.

Ứng Dụng Của Cáp Điều Khiển

Cáp điều khiển được sử dụng rất rộng rãi trong nhiều lĩnh vực nhờ khả năng truyền tín hiệu ổn định và độ bền cao.

Trong hệ thống tự động hóa nhà máy, cáp điều khiển dùng để kết nối PLC với cảm biến, động cơ, biến tần, van điện, thiết bị đo lường và các module I/O. Đây là ứng dụng rất phổ biến trong các dây chuyền sản xuất hiện đại.

Trong ngành điện lực, cáp điều khiển được dùng trong trạm biến áp, tủ điều khiển, hệ thống giám sát và các thiết bị cần truyền tín hiệu chính xác. Môi trường này đòi hỏi cáp phải có độ an toàn và độ tin cậy cao.

Trong ngành dầu khí và hóa chất, cáp điều khiển cần đáp ứng các yêu cầu khắt khe hơn về khả năng chịu nhiệt, chịu hóa chất, chống ăn mòn và an toàn cháy nổ. Việc chọn đúng loại cáp là yếu tố rất quan trọng để đảm bảo hệ thống vận hành an toàn.

Trong công trình xây dựng, cáp điều khiển được dùng cho hệ thống chiếu sáng, hệ thống an ninh, hệ thống điều khiển cửa, bơm, quạt, thang máy, báo cháy, camera và các hệ thống kỹ thuật tòa nhà.

Các Loại Cáp Điều Khiển Phổ Biến

Cáp điều khiển có nhiều loại khác nhau. Mỗi loại phù hợp với một nhóm nhu cầu riêng.

Cáp điều khiển không chống nhiễu là loại cáp không có lớp shield hoặc lớp màn chắn. Loại này phù hợp với môi trường ít nhiễu, tuyến dây ngắn hoặc hệ thống không yêu cầu độ ổn định tín hiệu quá cao. Ưu điểm là chi phí thường tối ưu hơn.

Cáp điều khiển chống nhiễu có thêm lớp lá nhôm, lưới đồng hoặc màng chắn kim loại. Loại này phù hợp với môi trường nhiều nhiễu điện từ, hệ thống tự động hóa, dây chuyền sản xuất, cảm biến và thiết bị đo lường cần tín hiệu chính xác.

Cáp điều khiển chịu nhiệt được thiết kế để làm việc trong môi trường nhiệt độ cao. Loại này thường dùng trong nhà máy luyện kim, lò nhiệt, khu vực gần thiết bị phát nhiệt hoặc các môi trường khắc nghiệt.

Cáp điều khiển chống cháy hoặc chậm cháy có lớp vỏ được thiết kế để hạn chế cháy lan hoặc duy trì an toàn tốt hơn trong một số điều kiện nhất định. Loại này thường dùng trong các công trình yêu cầu an toàn cao như nhà máy hóa chất, tòa nhà lớn, trung tâm thương mại hoặc hệ thống kỹ thuật quan trọng.

Cáp Điều Khiển Chống Nhiễu Và Không Chống Nhiễu Khác Nhau Thế Nào?

Điểm khác nhau lớn nhất là lớp chống nhiễu. Cáp không chống nhiễu có cấu tạo đơn giản hơn, thường chỉ gồm lõi dẫn, lớp cách điện và lớp vỏ bảo vệ. Loại này phù hợp với môi trường ổn định, ít nhiễu và khoảng cách truyền không quá xa.

Cáp chống nhiễu có thêm lớp màn chắn kim loại. Lớp này giúp bảo vệ tín hiệu bên trong khỏi nhiễu điện từ từ môi trường bên ngoài. Vì vậy, loại cáp này phù hợp hơn với nhà máy, khu công nghiệp, tủ điện, biến tần, motor và các hệ thống có nhiều thiết bị công suất lớn.

Nếu chọn sai loại cáp, hệ thống có thể gặp lỗi tín hiệu, truyền không ổn định hoặc khó xác định nguyên nhân khi xảy ra sự cố. Vì vậy, cần đánh giá môi trường lắp đặt trước khi quyết định chọn loại có chống nhiễu hay không.

Tiêu Chuẩn Chất Lượng Cần Quan Tâm

Khi chọn cáp điều khiển, tiêu chuẩn chất lượng là yếu tố rất quan trọng. Một sản phẩm đạt chuẩn sẽ giúp hệ thống hoạt động an toàn hơn, bền hơn và dễ nghiệm thu hơn trong các công trình kỹ thuật.

Tiêu chuẩn IEC là nhóm tiêu chuẩn quốc tế phổ biến trong lĩnh vực dây cáp điện. Các tiêu chuẩn này liên quan đến độ bền, an toàn điện, khả năng cách điện, khả năng chống cháy hoặc các yêu cầu kỹ thuật khác tùy từng dòng sản phẩm.

Tiêu chuẩn ASTM thường được nhắc đến trong các yêu cầu về vật liệu và hiệu suất, chẳng hạn độ bền kéo, chất lượng kim loại dẫn điện hoặc các đặc tính vật liệu khác.

Chứng nhận UL và CSA thường gặp ở các sản phẩm phục vụ thị trường Bắc Mỹ. Những chứng nhận này thể hiện sản phẩm đã được kiểm tra theo các yêu cầu an toàn và hiệu suất nhất định.

RoHS là tiêu chuẩn liên quan đến việc hạn chế một số chất độc hại trong sản phẩm điện, điện tử. Với các công trình quan tâm đến môi trường và sức khỏe người sử dụng, đây cũng là yếu tố đáng lưu ý.

Lợi Ích Khi Sử Dụng Cáp Điều Khiển Chất Lượng Cao

Cáp điều khiển chất lượng cao giúp hệ thống truyền tín hiệu ổn định hơn. Khi tín hiệu ít bị nhiễu và ít suy hao, thiết bị sẽ vận hành chính xác hơn, giảm lỗi và tăng hiệu quả sản xuất.

Cáp tốt cũng có độ bền cao hơn, từ đó giảm chi phí bảo trì và thay thế. Trong môi trường công nghiệp, việc thay cáp có thể mất nhiều thời gian, gây gián đoạn hệ thống và ảnh hưởng đến hoạt động sản xuất.

Một lợi ích khác là tăng mức độ an toàn. Cáp đạt chuẩn, đúng vật liệu và đúng môi trường sử dụng sẽ giúp giảm nguy cơ chập cháy, rò điện, hư hỏng cách điện hoặc sự cố trong quá trình vận hành.

Ngoài ra, với các sản phẩm đáp ứng tiêu chuẩn môi trường như RoHS, người dùng cũng góp phần hạn chế vật liệu độc hại và phù hợp hơn với các yêu cầu kỹ thuật của nhiều dự án hiện đại.

Cách Chọn Cáp Điều Khiển Phù Hợp

Để chọn đúng cáp điều khiển, trước hết cần xác định mục đích sử dụng. Cáp dùng cho tủ điện, dây chuyền sản xuất, hệ thống cảm biến, ngành dầu khí, trạm điện hay công trình xây dựng sẽ có yêu cầu khác nhau.

Tiếp theo, cần xác định số lõi và tiết diện cáp. Số lõi phải đủ cho số lượng tín hiệu cần truyền. Tiết diện cần phù hợp với yêu cầu kỹ thuật của thiết bị và chiều dài tuyến dây.

Môi trường lắp đặt cũng là yếu tố rất quan trọng. Nếu cáp đi gần biến tần, motor, dây nguồn hoặc khu vực có nhiều nhiễu, nên chọn loại có lớp chống nhiễu. Nếu cáp đi ngoài trời, cần quan tâm đến khả năng chống tia UV và chịu thời tiết. Nếu cáp đi trong môi trường có dầu hoặc hóa chất, cần chọn vật liệu vỏ phù hợp.

Ngoài ra, cần xem công trình có yêu cầu chống cháy, chậm cháy, ít khói hoặc không halogen hay không. Những yêu cầu này cần được kiểm tra dựa trên thông số kỹ thuật, không nên suy đoán bằng cảm quan.

Cách Chọn Nhà Cung Cấp Cáp Điều Khiển Uy Tín

Chọn đúng nhà cung cấp cũng quan trọng không kém chọn đúng loại cáp. Một nhà cung cấp uy tín sẽ giúp bạn chọn đúng quy cách, đúng tiêu chuẩn và đúng nhu cầu sử dụng.

Khi mua cáp, bạn nên ưu tiên đơn vị có thông tin sản phẩm rõ ràng, có thông số kỹ thuật, có nguồn gốc xuất xứ minh bạch và có khả năng tư vấn kỹ thuật. Điều này giúp hạn chế mua nhầm cáp không phù hợp.

Giá cả cũng cần được xem xét, nhưng không nên chọn chỉ vì rẻ. Cáp điều khiển kém chất lượng có thể gây lỗi tín hiệu, mất thời gian sửa chữa và ảnh hưởng đến toàn bộ hệ thống. Giá hợp lý nên đi kèm với chất lượng, bảo hành và dịch vụ hỗ trợ.

Ngoài ra, nên chọn sản phẩm có chính sách bảo hành rõ ràng. Khi có sự cố kỹ thuật hoặc cần kiểm tra lại quy cách, nhà cung cấp uy tín sẽ hỗ trợ tốt hơn trong quá trình sử dụng.

Kết Luận

Cáp điều khiển là thành phần không thể thiếu trong các hệ thống tự động hóa và điều khiển công nghiệp. Loại cáp này giúp truyền tín hiệu giữa PLC, cảm biến, động cơ, biến tần, tủ điện và nhiều thiết bị khác trong hệ thống.

Khi chọn cáp điều khiển, người dùng cần quan tâm đến cấu tạo, số lõi, tiết diện, vật liệu lõi dẫn, lớp cách điện, lớp chống nhiễu, lớp vỏ bảo vệ và tiêu chuẩn chất lượng. Với môi trường công nghiệp nhiều nhiễu, cáp chống nhiễu thường là lựa chọn an toàn hơn.

Việc sử dụng cáp điều khiển chất lượng cao giúp hệ thống vận hành ổn định, giảm lỗi tín hiệu, tăng độ an toàn và tiết kiệm chi phí bảo trì lâu dài. Vì vậy, hãy chọn sản phẩm đúng nhu cầu và mua từ nhà cung cấp uy tín để đảm bảo hiệu quả sử dụng cho công trình.
