Tiết Diện Dây Dẫn Là Gì? Vì Sao Chọn Đúng Tiết Diện Lại Quan Trọng?

Trong bất kỳ hệ thống điện nào, từ nhà ở, văn phòng đến nhà xưởng và công trình công nghiệp, dây dẫn luôn giữ vai trò rất quan trọng. Dây dẫn giúp truyền điện từ nguồn đến thiết bị, giúp máy móc vận hành và giúp toàn bộ hệ thống hoạt động ổn định.

Tuy nhiên, để hệ thống điện an toàn và hiệu quả, không chỉ cần chọn dây tốt hay thương hiệu uy tín. Một yếu tố rất quan trọng là tiết diện dây dẫn.

Nếu dây quá nhỏ so với tải, dây dễ nóng, gây sụt áp, làm thiết bị hoạt động kém ổn định và có thể dẫn đến nguy cơ cháy nổ. Nếu dây quá lớn so với nhu cầu, công trình lại tốn thêm chi phí vật tư và thi công không cần thiết.

Vì vậy, chọn đúng tiết diện dây là bước quan trọng để cân bằng giữa an toàn, hiệu suất và chi phí.

Tiết Diện Dây Dẫn Là Gì?

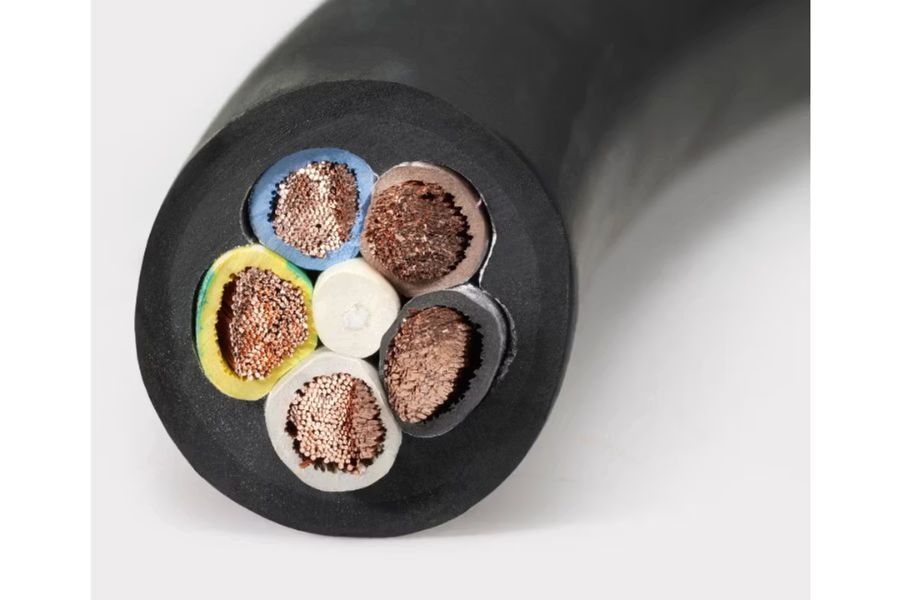

Tiết diện dây dẫn là diện tích mặt cắt ngang của phần lõi dẫn điện bên trong dây. Nói dễ hiểu, đây là độ “to hay nhỏ” của lõi kim loại dùng để dẫn điện.

Tiết diện dây thường được tính bằng mm². Một số loại dây, đặc biệt trong hệ thống theo chuẩn Mỹ hoặc dây công nghiệp nhập khẩu, có thể dùng đơn vị AWG.

Tiết diện càng lớn thì lõi dẫn càng to, khả năng mang dòng điện thường càng cao. Dây lớn hơn cũng có điện trở thấp hơn, nên ít bị nóng và ít gây sụt áp hơn trên cùng một chiều dài.

Ngược lại, dây có tiết diện nhỏ chỉ phù hợp với dòng điện nhỏ hoặc tải nhẹ. Nếu dùng dây nhỏ cho tải lớn, dây sẽ nhanh nóng và mất an toàn.

Tiết Diện Dây Khác Gì Đường Kính Dây?

Nhiều người dễ nhầm giữa tiết diện và đường kính. Đường kính là bề ngang của lõi dây nếu nhìn theo dạng tròn. Tiết diện là diện tích mặt cắt ngang của lõi dây.

Với dây tròn một lõi, tiết diện có thể được tính từ đường kính. Tuy nhiên, trong thực tế, nhiều loại dây có lõi nhiều sợi nhỏ bện lại với nhau, nên cách đo và công bố thường dựa trên tiết diện tổng của phần kim loại dẫn điện.

Khi chọn dây điện, người dùng thường nên dựa vào tiết diện được nhà sản xuất công bố trên vỏ dây, catalogue hoặc datasheet. Không nên chỉ nhìn dây bên ngoài rồi đoán, vì lớp vỏ cách điện có thể làm dây trông lớn hơn thực tế.

Vì Sao Tiết Diện Dây Dẫn Quan Trọng?

Tiết diện dây ảnh hưởng trực tiếp đến khả năng chịu tải của dây. Dây có tiết diện phù hợp sẽ giúp dòng điện đi qua ổn định, ít sinh nhiệt và ít gây sụt áp.

Nếu tiết diện quá nhỏ, điện trở của dây cao hơn. Khi dòng điện chạy qua, dây sẽ phát nhiệt nhiều hơn. Nếu tình trạng này kéo dài, lớp cách điện có thể bị lão hóa, mềm, chảy hoặc nứt.

Nếu tiết diện quá lớn, hệ thống vẫn có thể hoạt động an toàn, nhưng chi phí mua dây, thi công, đấu nối và phụ kiện sẽ tăng lên. Với công trình lớn, phần lãng phí này có thể rất đáng kể.

Vì vậy, tiết diện dây không nên chọn theo cảm tính. Nó cần được tính theo tải sử dụng, chiều dài đường dây, môi trường lắp đặt và tiêu chuẩn kỹ thuật.

Tiết Diện Dây Và Hiệu Suất Truyền Tải Điện

Một hệ thống điện tốt cần hạn chế tổn thất điện năng trên đường dây. Khi tiết diện dây được chọn đúng, điện trở dây giảm, dòng điện đi qua ít bị cản trở hơn và tổn hao điện năng thấp hơn.

Điều này đặc biệt quan trọng trong nhà máy, xưởng sản xuất hoặc công trình có tuyến dây dài. Nếu dây quá nhỏ, điện áp ở cuối đường dây có thể bị giảm, khiến thiết bị hoạt động yếu, nóng hoặc không đạt công suất thiết kế.

Với động cơ, máy bơm, máy nén, máy lạnh công nghiệp hoặc thiết bị công suất lớn, sụt áp có thể làm thiết bị khởi động khó hơn và giảm tuổi thọ.

Chọn đúng tiết diện giúp hệ thống vận hành trơn tru hơn, giảm hao phí và tăng độ ổn định khi hoạt động lâu dài.

Tiết Diện Dây Và Chi Phí Đầu Tư

Chọn tiết diện dây phù hợp giúp tối ưu chi phí đầu tư. Nếu chọn dây quá lớn, bạn phải trả thêm tiền cho phần vật liệu không thật sự cần thiết. Dây lớn cũng có thể nặng hơn, khó kéo hơn và cần phụ kiện lớn hơn.

Ngược lại, nếu chọn dây quá nhỏ để tiết kiệm ban đầu, hệ thống có thể phát sinh chi phí về sau. Dây nhỏ dễ nóng, gây tổn hao điện, thiết bị dễ lỗi và có thể phải thay lại toàn bộ tuyến dây.

Vì vậy, tiết kiệm đúng cách không phải là chọn dây nhỏ nhất hoặc rẻ nhất. Tiết kiệm đúng là chọn dây vừa đủ theo tải, đúng tiêu chuẩn và phù hợp môi trường lắp đặt.

Trong dài hạn, dây chọn đúng tiết diện thường giúp giảm chi phí vận hành, giảm bảo trì và giảm rủi ro sự cố.

Tiết Diện Dây Và An Toàn Điện

An toàn là lý do quan trọng nhất khi chọn tiết diện dây. Dây quá nhỏ so với dòng tải sẽ bị nóng lên trong quá trình sử dụng.

Khi nhiệt độ dây tăng quá mức, lớp cách điện có thể bị hư hỏng. Từ đó, dây có thể rò điện, chạm chập hoặc gây cháy nổ. Đây là một trong những rủi ro thường gặp trong hệ thống điện dân dụng và công nghiệp.

Trong nhà xưởng, dây quá tải còn có thể làm dừng máy, hỏng thiết bị hoặc gây nguy hiểm cho người vận hành. Với công trình đông người, sự cố điện có thể gây hậu quả rất lớn.

Chọn đúng tiết diện dây giúp hạn chế rủi ro quá nhiệt, tăng độ an toàn và giúp thiết bị bảo vệ như aptomat, cầu chì hoạt động đúng chức năng hơn.

Tiết Diện Dây Và Tuổi Thọ Thiết Bị

Dây dẫn không phù hợp không chỉ ảnh hưởng đến bản thân dây mà còn ảnh hưởng đến thiết bị điện được cấp nguồn.

Nếu đường dây gây sụt áp nhiều, thiết bị có thể hoạt động không đúng điện áp. Động cơ có thể nóng hơn, thiết bị điện tử có thể hoạt động thiếu ổn định, bộ nguồn có thể nhanh hỏng hơn.

Khi dây được chọn đúng tiết diện, điện áp cấp đến thiết bị ổn định hơn. Thiết bị ít bị quá tải, ít bị nóng bất thường và hoạt động đúng thông số hơn.

Điều này giúp kéo dài tuổi thọ cả dây cáp lẫn thiết bị điện, đồng thời giảm số lần bảo trì và thay thế.

Tiết Diện Dây Và Tiêu Chuẩn Kỹ Thuật

Trong ngành điện, việc chọn tiết diện dây không chỉ là kinh nghiệm thi công mà còn liên quan đến tiêu chuẩn kỹ thuật và quy định an toàn.

Tùy công trình, kỹ sư có thể tham khảo các tiêu chuẩn như TCVN, IEC, NEC hoặc các quy chuẩn thiết kế hiện hành. Những tiêu chuẩn này giúp xác định dòng cho phép, cách lắp đặt, hệ số hiệu chỉnh và mức sụt áp phù hợp.

Nếu chọn dây không đúng tiêu chuẩn, công trình có thể không đạt nghiệm thu. Trong một số trường hợp, bảo hiểm hoặc đơn vị kiểm định có thể không chấp nhận hệ thống nếu dây dẫn không phù hợp.

Vì vậy, với công trình lớn, nhà máy, tòa nhà hoặc hệ thống quan trọng, nên có kỹ sư điện tính toán và kiểm tra tiết diện dây theo thiết kế.

Các Yếu Tố Ảnh Hưởng Đến Việc Chọn Tiết Diện Dây

Khi chọn tiết diện dây, không thể chỉ nhìn vào công suất thiết bị. Có nhiều yếu tố cùng ảnh hưởng đến khả năng mang tải của dây.

Các yếu tố quan trọng gồm dòng điện tải, chiều dài tuyến dây, vật liệu lõi dẫn, vật liệu cách điện, phương thức lắp đặt, nhiệt độ môi trường, số lượng dây đi chung và yêu cầu về sụt áp.

Ví dụ, cùng một thiết bị nhưng nếu dây đi rất xa thì có thể cần tiết diện lớn hơn để giảm sụt áp. Cùng một dây nhưng nếu đặt trong ống kín, đi chung nhiều dây hoặc môi trường nóng thì khả năng tản nhiệt kém hơn, cần tính toán cẩn thận hơn.

Vì vậy, chọn tiết diện dây là bài toán tổng hợp, không nên chọn theo một thông số đơn lẻ.

Phương Thức Lắp Đặt Ảnh Hưởng Như Thế Nào?

Cách lắp đặt ảnh hưởng lớn đến khả năng tản nhiệt của dây. Dây đi thoáng trên máng cáp có thể tản nhiệt tốt hơn dây đi trong ống kín hoặc chôn ngầm.

Dây đi âm tường, đi trong ống, đi trong hầm, đi trong máng kín hoặc bó chung nhiều dây thường khó thoát nhiệt hơn. Khi khả năng tản nhiệt kém, dây dễ nóng hơn dù dòng điện không đổi.

Trong các trường hợp này, kỹ sư thường phải dùng hệ số hiệu chỉnh hoặc chọn tiết diện lớn hơn để đảm bảo an toàn.

Vì vậy, khi chọn dây, cần biết dây sẽ được lắp ở đâu và lắp theo cách nào. Không nên chỉ chọn theo công suất thiết bị rồi bỏ qua điều kiện thi công thực tế.

Vật Liệu Cách Điện Ảnh Hưởng Ra Sao?

Vật liệu cách điện quyết định mức nhiệt mà dây có thể chịu trong quá trình vận hành. Các vật liệu phổ biến gồm PVC, XLPE, EPR, cao su và một số vật liệu chuyên dụng khác.

PVC thường được dùng nhiều vì chi phí hợp lý và phù hợp với các hệ thống thông thường. XLPE có khả năng chịu nhiệt tốt hơn, thường dùng trong cáp điện lực hoặc hệ thống cần độ bền cao hơn. EPR và cao su có thể phù hợp với môi trường cần độ mềm, chịu nhiệt hoặc chịu điều kiện đặc biệt.

Cùng một tiết diện dây, loại cách điện chịu nhiệt tốt hơn có thể cho phép dây làm việc ổn định hơn trong một số điều kiện. Tuy nhiên, khả năng mang dòng vẫn phải dựa vào catalogue, tiêu chuẩn và điều kiện lắp đặt cụ thể.

Không nên tự suy luận rằng chỉ cần vỏ tốt là có thể tăng tải tùy ý. Mọi lựa chọn vẫn cần theo thông số kỹ thuật của nhà sản xuất.

Chiều Dài Dây Và Sụt Áp

Dây càng dài thì điện trở tổng càng lớn. Khi dòng điện chạy qua dây dài, điện áp sẽ bị giảm dần trên đường truyền. Hiện tượng này gọi là sụt áp.

Sụt áp quá lớn có thể làm thiết bị ở cuối đường dây nhận không đủ điện áp. Đèn có thể yếu, động cơ có thể nóng, thiết bị điện tử có thể báo lỗi hoặc hoạt động không ổn định.

Để giảm sụt áp, một trong những cách phổ biến là tăng tiết diện dây. Dây lớn hơn có điện trở thấp hơn, giúp điện áp cuối đường dây ổn định hơn.

Với các tuyến dây dài trong nhà máy, sân vườn, trạm bơm, hệ thống chiếu sáng ngoài trời hoặc công trình công nghiệp, tính sụt áp là bước rất quan trọng.

Nhiệt Độ Môi Trường Và Hệ Số Giảm Tải

Nhiệt độ môi trường càng cao thì dây càng khó tản nhiệt. Nếu dây đặt trong khu vực nóng như mái tôn, phòng máy, nhà xưởng nhiệt cao hoặc gần thiết bị sinh nhiệt, khả năng mang dòng của dây có thể giảm.

Ngoài nhiệt độ, số lượng dây đi chung cũng ảnh hưởng đến khả năng tản nhiệt. Khi nhiều dây đi chung một máng hoặc một ống, nhiệt từ các dây cộng lại làm môi trường xung quanh nóng hơn.

Trong những trường hợp này, kỹ sư thường áp dụng hệ số giảm tải để chọn tiết diện dây phù hợp hơn. Nếu bỏ qua yếu tố này, dây có thể bị quá nhiệt dù ban đầu tính toán theo dòng tải có vẻ đúng.

Đây là lý do môi trường lắp đặt thực tế luôn cần được xem xét trước khi chọn dây.

Vật Liệu Lõi Dẫn Đồng Và Nhôm

Vật liệu lõi dẫn cũng ảnh hưởng đến tiết diện cần chọn. Hai vật liệu phổ biến nhất là đồng và nhôm.

Đồng dẫn điện tốt hơn nhôm, dễ đấu nối và ổn định trong nhiều hệ thống. Vì vậy, với cùng dòng điện, dây đồng thường cần tiết diện nhỏ hơn dây nhôm.

Nhôm nhẹ hơn và rẻ hơn nhưng dẫn điện thấp hơn. Nếu dùng dây nhôm, cần tính tiết diện lớn hơn và dùng phụ kiện đấu nối phù hợp để tránh oxy hóa, lỏng mối nối hoặc phát nhiệt.

Không nên thay dây đồng bằng dây nhôm cùng tiết diện nếu chưa tính toán lại. Đây là sai lầm có thể gây sụt áp và quá nhiệt.

Tiết Diện Theo mm² Và AWG

Ở Việt Nam, tiết diện dây thường được ghi theo mm² như 1.5mm², 2.5mm², 4mm², 6mm², 10mm², 16mm² và lớn hơn.

Trong một số dòng cáp nhập khẩu, cáp điều khiển hoặc cáp theo chuẩn Mỹ, bạn có thể gặp đơn vị AWG. AWG là viết tắt của American Wire Gauge.

Điểm cần chú ý là số AWG càng nhỏ thì dây càng lớn. Ví dụ, 16 AWG lớn hơn 18 AWG. Đây là điều ngược với cách đọc mm² thông thường, nên người dùng dễ nhầm.

Khi làm việc với dây dùng AWG, nên tra bảng quy đổi chính xác hoặc xem datasheet của nhà sản xuất để chọn đúng tiết diện tương đương.

Một Số Tiết Diện Dây Thường Gặp

Trong dân dụng, các tiết diện như 1.5mm², 2.5mm², 4mm² và 6mm² thường xuất hiện nhiều trong hệ thống chiếu sáng, ổ cắm và thiết bị gia dụng. Tuy nhiên, việc dùng tiết diện nào vẫn cần dựa vào tải và cách lắp đặt thực tế.

Trong công nghiệp, tiết diện dây có thể lớn hơn nhiều, chẳng hạn 10mm², 16mm², 25mm², 35mm², 50mm² hoặc cao hơn tùy công suất thiết bị và chiều dài tuyến dây.

Với cáp điều khiển và tín hiệu, các cỡ dây nhỏ như 18 AWG, 16 AWG hoặc tiết diện khoảng 0.75mm² đến 1.5mm² thường được dùng cho tín hiệu, mạch điều khiển hoặc kết nối thiết bị công suất nhỏ.

Các con số này chỉ mang tính tham khảo. Không nên chọn dây chỉ dựa vào thói quen mà cần kiểm tra theo dòng tải, chiều dài, môi trường và tiêu chuẩn.

Ví Dụ Về 16 AWG Và 18 AWG

Dây 16 AWG thường được dùng trong một số mạch điều khiển, tín hiệu hoặc thiết bị công suất nhỏ. Quy đổi gần đúng, 16 AWG tương đương khoảng 1.3mm², nhưng thông số chính xác có thể khác tùy tiêu chuẩn và cấu trúc dây.

Dây 18 AWG nhỏ hơn 16 AWG, thường dùng cho tín hiệu, mạch điều khiển nhẹ hoặc các kết nối không mang dòng lớn. 18 AWG thường được quy đổi gần đúng khoảng 0.8mm².

Trong công nghiệp, các dây này có thể xuất hiện trong cáp điều khiển, cáp robot, cáp tín hiệu, cáp servo hoặc hệ thống tự động hóa.

Tuy nhiên, không nên chọn 16 AWG hay 18 AWG chỉ vì thấy phổ biến. Cần xem dòng điện, điện áp, chiều dài tuyến dây và môi trường sử dụng của từng ứng dụng.

Khi Nào Cần Tham Khảo Kỹ Sư Điện?

Với một số hệ thống dân dụng nhỏ, người có chuyên môn có thể chọn dây dựa trên kinh nghiệm và các bảng tra tiêu chuẩn. Tuy nhiên, với công trình lớn hoặc hệ thống công nghiệp, việc tính toán tiết diện dây là bắt buộc.

Bạn nên tham khảo kỹ sư điện khi hệ thống có tải lớn, đường dây dài, nhiều dây đi chung máng, môi trường nhiệt độ cao, thiết bị khởi động dòng lớn hoặc yêu cầu nghiệm thu nghiêm ngặt.

Kỹ sư sẽ xem dòng tải, chiều dài dây, kiểu lắp đặt, vật liệu dây, nhiệt độ môi trường, hệ số giảm tải và tiêu chuẩn áp dụng để chọn tiết diện phù hợp.

Việc này giúp hệ thống vừa an toàn vừa tiết kiệm, tránh chọn dây quá nhỏ gây nguy hiểm hoặc quá lớn gây lãng phí.

Những Sai Lầm Thường Gặp Khi Chọn Tiết Diện Dây

Sai lầm đầu tiên là chọn dây chỉ theo giá. Dây rẻ nhưng tiết diện không đủ có thể gây quá nhiệt và tốn chi phí sửa chữa về sau.

Sai lầm thứ hai là chọn dây theo cảm giác nhìn bên ngoài. Lớp vỏ dày không có nghĩa là lõi dẫn lớn. Cần xem thông tin tiết diện thật trên sản phẩm.

Sai lầm thứ ba là không tính chiều dài dây. Tuyến dây càng dài càng cần quan tâm đến sụt áp.

Sai lầm thứ tư là bỏ qua cách lắp đặt. Dây đi trong ống kín, máng kín hoặc bó nhiều dây cần tính tản nhiệt cẩn thận hơn.

Sai lầm thứ năm là thay vật liệu lõi dẫn tùy tiện, ví dụ thay đồng bằng nhôm cùng tiết diện mà không tính lại khả năng chịu tải.

Lưu Ý Khi Mua Dây Theo Tiết Diện

Khi mua dây, bạn nên kiểm tra thông tin in trên vỏ cáp hoặc bao bì. Các thông tin quan trọng gồm thương hiệu, tiết diện, điện áp định mức, vật liệu lõi dẫn, tiêu chuẩn sản xuất và loại cách điện.

Nên chọn sản phẩm có nguồn gốc rõ ràng, thông số minh bạch và phù hợp với môi trường sử dụng. Tránh mua dây không rõ thương hiệu, lõi không đủ tiết diện hoặc vỏ cách điện kém chất lượng.

Với công trình quan trọng, nên yêu cầu catalogue, datasheet hoặc chứng nhận kỹ thuật. Nếu cần, hãy nhờ kỹ sư hoặc nhà cung cấp uy tín tư vấn.

Chọn dây đúng tiết diện là một phần, nhưng chọn đúng chất lượng sản phẩm cũng quan trọng không kém.

Lợi Ích Khi Chọn Đúng Tiết Diện Dây

Chọn đúng tiết diện dây giúp hạn chế tổn thất điện năng. Khi dây có điện trở phù hợp, điện áp truyền đến thiết bị ổn định hơn và hệ thống vận hành hiệu quả hơn.

Chọn đúng dây cũng giúp giảm chi phí vận hành. Dây ít nóng hơn, thiết bị ít lỗi hơn và hệ thống ít phải bảo trì hơn.

Quan trọng hơn, chọn đúng tiết diện giúp tăng an toàn điện. Dây không bị quá tải, lớp cách điện bền hơn và nguy cơ chập cháy giảm xuống.

Với công trình công nghiệp, lợi ích còn nằm ở việc giảm thời gian dừng máy, tăng độ tin cậy và giúp hệ thống đáp ứng tốt yêu cầu nghiệm thu.

Kết Luận

Tiết diện dây dẫn là yếu tố quan trọng quyết định khả năng chịu tải, mức sụt áp, độ nóng của dây và độ an toàn của hệ thống điện. Dây quá nhỏ có thể gây quá nhiệt, chập điện hoặc cháy nổ. Dây quá lớn lại làm tăng chi phí đầu tư không cần thiết.

Để chọn đúng tiết diện, cần xem dòng tải, chiều dài dây, vật liệu lõi dẫn, vật liệu cách điện, phương thức lắp đặt, nhiệt độ môi trường, số dây đi chung và tiêu chuẩn kỹ thuật áp dụng.

Trong các hệ thống công nghiệp hoặc công trình có yêu cầu cao, nên để kỹ sư điện tính toán thay vì chọn theo cảm tính. Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành an toàn, tiết kiệm, ổn định và bền bỉ trong thời gian dài.
