Cáp Hàn Là Gì? Cấu Tạo, Đặc Điểm Và Cách Chọn Phù Hợp

Trong các ngành cơ khí, chế tạo, đóng tàu, sửa chữa thiết bị và sản xuất công nghiệp, hàn kim loại là công đoạn rất quen thuộc. Khi nói đến hàn, nhiều người thường nghĩ ngay đến máy hàn, que hàn, mỏ hàn hoặc khí bảo vệ. Tuy nhiên, có một bộ phận cũng quan trọng không kém là cáp hàn.

Cáp hàn là đường dẫn truyền dòng điện từ máy hàn đến vị trí hàn. Nếu cáp không phù hợp, dòng hàn có thể không ổn định, dây dễ nóng, mối hàn kém chất lượng và người thợ có thể gặp nguy hiểm trong quá trình làm việc.

Vì vậy, hiểu đúng cáp hàn là gì, khác gì dây điện thông thường và nên chọn loại nào sẽ giúp quá trình hàn an toàn, ổn định và hiệu quả hơn.

Cáp Hàn Là Gì?

Cáp hàn là loại cáp điện chuyên dụng dùng trong các hoạt động hàn kim loại. Nhiệm vụ chính của cáp hàn là truyền dòng điện lớn từ máy hàn đến kìm hàn, que hàn, mỏ hàn hoặc bộ phận tiếp xúc với vật hàn.

Khi dòng điện đi qua, máy hàn tạo ra hồ quang điện có nhiệt độ rất cao để làm nóng chảy kim loại. Để quá trình này diễn ra ổn định, cáp hàn phải có khả năng dẫn điện tốt, chịu dòng lớn và không bị quá nhiệt trong điều kiện làm việc thực tế.

Khác với dây điện dân dụng thông thường, cáp hàn thường xuyên bị kéo lê, uốn cong, tiếp xúc với tia lửa, dầu mỡ, bụi kim loại và môi trường làm việc nặng. Vì vậy, loại cáp này cần có cấu tạo bền hơn, mềm hơn và chịu nhiệt tốt hơn.

Vì Sao Cáp Hàn Quan Trọng Trong Quá Trình Hàn?

Cáp hàn ảnh hưởng trực tiếp đến sự ổn định của dòng hàn. Nếu dòng điện truyền không ổn định, hồ quang có thể chập chờn, mối hàn không đều, dễ bắn tóe và chất lượng hàn giảm.

Một sợi cáp hàn đúng tiết diện giúp dòng điện đi qua dễ hơn, giảm sụt áp và hạn chế phát nhiệt. Điều này giúp máy hàn hoạt động ổn định hơn và người thợ thao tác dễ hơn.

Ngược lại, nếu dùng cáp quá nhỏ, quá dài hoặc chất lượng kém, dây có thể nóng lên nhanh, lớp cách điện bị mềm, nứt hoặc chảy. Đây là rủi ro lớn trong môi trường hàn vốn đã có nhiều tia lửa và nhiệt độ cao.

Vì vậy, cáp hàn không chỉ là phụ kiện đi kèm máy hàn, mà là một phần quan trọng quyết định hiệu suất và an toàn khi hàn.

Đặc Điểm Nổi Bật Của Cáp Hàn

Cáp hàn có một số đặc điểm khác biệt so với dây điện thông thường. Đặc điểm đầu tiên là độ mềm và linh hoạt cao. Người thợ hàn thường phải di chuyển liên tục, hàn ở nhiều tư thế khác nhau, nên cáp cần dễ uốn và không gây vướng khi thao tác.

Đặc điểm thứ hai là khả năng chịu dòng lớn. Quá trình hàn thường cần dòng điện cao, có thể thay đổi tùy loại máy, vật liệu và phương pháp hàn. Cáp hàn phải đủ tiết diện để truyền dòng này an toàn.

Đặc điểm thứ ba là vỏ cách điện bền. Vỏ cáp hàn cần chịu nhiệt, chịu mài mòn, chịu tia lửa hàn và chịu va chạm tốt hơn dây điện thông thường.

Đặc điểm thứ tư là độ bền cơ học cao. Cáp thường bị kéo lê trên nền xưởng, tiếp xúc với kim loại, dầu mỡ hoặc môi trường bụi bẩn, nên cần có lớp vỏ chắc và dẻo dai.

Độ Mềm Và Tính Linh Hoạt Của Cáp Hàn

Trong công việc hàn, người thợ cần di chuyển kìm hàn hoặc mỏ hàn liên tục. Nếu cáp quá cứng, việc thao tác sẽ khó khăn, dễ mỏi tay và dễ làm dây bị gập tại một điểm.

Cáp hàn thường có lõi gồm nhiều sợi kim loại nhỏ bện lại với nhau. Cấu trúc nhiều sợi giúp dây mềm hơn, dễ uốn hơn và chịu được việc di chuyển tốt hơn.

Độ mềm của cáp rất quan trọng trong các không gian hẹp, vị trí hàn cao, hàn dưới gầm máy, hàn trong khoang tàu hoặc hàn các chi tiết có hình dạng phức tạp.

Tuy nhiên, mềm không có nghĩa là yếu. Một sợi cáp hàn tốt cần vừa mềm để dễ thao tác, vừa bền để chịu được môi trường làm việc nặng.

Khả Năng Chịu Nhiệt Của Cáp Hàn

Quá trình hàn tạo ra nhiệt độ cao và nhiều tia lửa. Cáp hàn có thể không tiếp xúc trực tiếp với hồ quang, nhưng vẫn thường ở gần vùng nhiệt, bề mặt kim loại nóng hoặc tia bắn từ mối hàn.

Vì vậy, lớp vỏ cách điện của cáp hàn cần chịu nhiệt tốt. Nếu vỏ không chịu nhiệt, nó có thể bị chảy, nứt, giòn hoặc mất khả năng cách điện sau một thời gian sử dụng.

Các vật liệu như cao su, PVC mềm chuyên dụng hoặc vật liệu đàn hồi chịu nhiệt thường được dùng cho vỏ cáp hàn. Tùy loại cáp, khả năng chịu nhiệt và chịu môi trường sẽ khác nhau.

Khi chọn cáp, cần xem thông số nhiệt độ làm việc và môi trường sử dụng, đặc biệt nếu hàn trong nhà máy nặng, xưởng đóng tàu, khu vực ngoài trời hoặc nơi có nhiều vật liệu nóng.

Khả Năng Dẫn Điện Ổn Định

Cáp hàn cần truyền dòng điện lớn từ máy hàn đến điểm hàn. Dòng điện này phải ổn định để hồ quang đều và mối hàn đạt chất lượng.

Lõi dẫn thường làm bằng đồng nhiều sợi vì đồng dẫn điện tốt và mềm dẻo khi được bện từ nhiều sợi nhỏ. Một số loại có thể dùng vật liệu khác tùy yêu cầu chi phí và ứng dụng, nhưng cần đảm bảo khả năng chịu dòng phù hợp.

Nếu lõi dẫn không đủ tiết diện hoặc chất lượng thấp, điện trở dây tăng lên. Khi đó, dây dễ nóng, dòng hàn giảm và mối hàn có thể không ổn định.

Vì vậy, khi chọn cáp hàn, không nên chỉ nhìn kích thước bên ngoài. Cần xem tiết diện thật của lõi dẫn, vật liệu lõi và dòng hàn cho phép.

Cấu Tạo Cơ Bản Của Cáp Hàn

Cáp hàn thường gồm ba phần chính: lõi dẫn, lớp cách điện/vỏ bảo vệ và đầu nối.

Lõi dẫn là phần truyền điện. Đây là phần quan trọng nhất vì quyết định khả năng mang dòng của cáp. Lõi thường gồm nhiều sợi nhỏ bện lại để tăng độ mềm và giảm nguy cơ gãy khi uốn.

Lớp cách điện bao quanh lõi dẫn để bảo vệ người sử dụng khỏi nguy cơ điện giật, đồng thời bảo vệ lõi khỏi nhiệt, mài mòn, dầu mỡ và va chạm.

Đầu nối là phần kết nối cáp với máy hàn, kìm hàn, mỏ hàn hoặc kẹp mass. Đầu nối tốt giúp tiếp xúc điện ổn định, giảm phát nhiệt tại điểm đấu nối và tăng độ an toàn khi sử dụng.

Một sợi cáp hàn tốt cần đồng bộ cả ba phần này. Lõi tốt nhưng đầu nối lỏng hoặc vỏ kém chất lượng vẫn có thể gây sự cố.

Lõi Dẫn Của Cáp Hàn

Lõi dẫn trong cáp hàn thường được làm từ đồng hoặc vật liệu dẫn điện phù hợp. Đồng là lựa chọn phổ biến vì dẫn điện tốt, dễ uốn khi làm dạng nhiều sợi và ổn định trong quá trình truyền dòng lớn.

Cấu trúc lõi nhiều sợi nhỏ giúp cáp mềm hơn. Khi người thợ kéo, cuộn hoặc uốn cáp nhiều lần, lõi nhiều sợi sẽ bền hơn so với lõi cứng trong các ứng dụng cần linh hoạt.

Một số loại cáp hàn giá rẻ có thể dùng nhôm hoặc vật liệu pha trộn. Những loại này nhẹ và rẻ hơn nhưng thường cần tiết diện lớn hơn để đạt khả năng dẫn điện tương đương đồng.

Khi mua cáp hàn, cần chú ý vật liệu lõi, số sợi, tiết diện và khả năng chịu dòng. Không nên chọn loại lõi kém chất lượng cho máy hàn công suất lớn.

Vỏ Bọc Cách Điện Của Cáp Hàn

Vỏ bọc cách điện của cáp hàn có nhiệm vụ bảo vệ lõi dẫn và bảo vệ người sử dụng. Đây là lớp tiếp xúc trực tiếp với môi trường làm việc nên cần có độ bền cao.

Vỏ cáp hàn thường cần chịu được tia lửa, nhiệt, ma sát, dầu mỡ và va chạm. Nếu vỏ bị nứt hoặc bong tróc, nguy cơ rò điện và chập điện sẽ tăng lên.

Cao su là vật liệu thường gặp trong cáp hàn vì mềm, đàn hồi và chịu môi trường tốt. Một số loại khác có thể dùng PVC mềm hoặc vật liệu đặc biệt tùy ứng dụng.

Khi kiểm tra cáp hàn, nếu thấy vỏ bị nứt, cháy xém sâu, lộ lõi hoặc cứng giòn bất thường, cần thay thế hoặc xử lý ngay để tránh mất an toàn.

Đầu Nối Cáp Hàn

Đầu nối cáp hàn là điểm tiếp xúc giữa dây cáp và máy hàn, kìm hàn hoặc kẹp mass. Đây là vị trí rất dễ phát nhiệt nếu tiếp xúc không tốt.

Một đầu nối chất lượng cần có độ dẫn điện tốt, siết chắc, không lỏng và phù hợp với tiết diện cáp. Đồng hoặc hợp kim đồng thường được dùng cho đầu nối vì dẫn điện tốt.

Nếu đầu nối lỏng, dòng điện sẽ đi qua điểm tiếp xúc kém, làm phát nhiệt mạnh. Điều này có thể gây cháy đầu cos, chảy vỏ cáp, giảm dòng hàn và nguy hiểm cho người sử dụng.

Vì vậy, ngoài việc chọn đúng cáp, cần chọn đúng đầu cos, đầu nối, kìm hàn và kẹp mass phù hợp.

Cáp Hàn Khác Gì Dây Điện Thông Thường?

Cáp hàn và dây điện thông thường được thiết kế cho mục đích khác nhau. Dây điện thông thường thường dùng cho hệ thống cấp nguồn cố định, trong nhà, trong ống hoặc trong tủ điện. Cáp hàn lại dùng cho môi trường thao tác liên tục và dòng điện hàn lớn.

Khác biệt đầu tiên là độ linh hoạt. Cáp hàn mềm hơn, dễ uốn hơn và phù hợp với việc kéo, cuộn, di chuyển trong quá trình làm việc.

Khác biệt thứ hai là lõi dẫn. Cáp hàn thường có lõi nhiều sợi nhỏ để chịu uốn tốt và truyền dòng lớn ổn định hơn.

Khác biệt thứ ba là vỏ cách điện. Vỏ cáp hàn cần chịu nhiệt, tia lửa, mài mòn và môi trường xưởng tốt hơn.

Khác biệt thứ tư là khả năng chịu dòng. Cáp hàn được chọn theo dòng hàn, chu kỳ làm việc và chiều dài dây, không nên thay bằng dây điện dân dụng thông thường.

Vì Sao Không Nên Dùng Dây Điện Thường Thay Cáp Hàn?

Dây điện thường không được thiết kế cho môi trường hàn. Nếu dùng sai, dây có thể nhanh nóng, gãy lõi, hỏng cách điện hoặc gây sụt áp lớn.

Trong quá trình hàn, dây thường bị kéo lê, uốn, xoắn và nằm gần vùng có tia lửa. Dây điện dân dụng hoặc cáp lắp cố định có thể không chịu được điều kiện này lâu dài.

Ngoài ra, dây điện thường có thể không đủ tiết diện hoặc không đủ độ mềm cho dòng hàn lớn. Khi dòng hàn không ổn định, mối hàn sẽ kém chất lượng và máy hàn phải làm việc nặng hơn.

Vì vậy, để đảm bảo an toàn, nên dùng cáp hàn chuyên dụng thay vì dùng tạm dây điện thông thường.

Phân Loại Cáp Hàn Theo Vật Liệu Dẫn Điện

Theo vật liệu dẫn điện, cáp hàn thường gặp nhất là cáp hàn lõi đồng. Loại này có khả năng dẫn điện tốt, độ bền cao và phù hợp với nhiều ứng dụng từ dân dụng đến công nghiệp.

Cáp hàn lõi nhôm có ưu điểm nhẹ và chi phí thấp hơn. Tuy nhiên, nhôm dẫn điện kém hơn đồng nên cần tiết diện lớn hơn nếu muốn chịu cùng dòng điện. Việc đấu nối cáp nhôm cũng cần phụ kiện phù hợp hơn.

Một số loại cáp dùng vật liệu pha trộn hoặc hợp kim để tối ưu chi phí, trọng lượng hoặc yêu cầu riêng. Tuy nhiên, với máy hàn công suất lớn và môi trường làm việc nặng, lõi đồng vẫn thường được ưu tiên.

Khi chọn, cần cân nhắc giữa chi phí, dòng hàn, độ bền và mức độ an toàn cần thiết.

Phân Loại Cáp Hàn Theo Cấu Tạo Lõi

Theo cấu tạo lõi, cáp hàn có thể chia thành loại lõi cứng và loại lõi nhiều sợi mềm. Trong thực tế, cáp hàn mềm nhiều sợi được dùng phổ biến hơn vì phù hợp với môi trường hàn cần di chuyển.

Lõi cứng hoặc ít sợi có thể chịu lực tốt trong một số ứng dụng cố định, nhưng không phù hợp khi phải uốn kéo thường xuyên.

Lõi nhiều sợi nhỏ giúp cáp mềm, dễ cuộn, dễ kéo và ít bị gãy lõi hơn khi sử dụng đúng cách. Đây là lựa chọn phù hợp cho thợ hàn, xưởng cơ khí, công trường, đóng tàu và sửa chữa thiết bị.

Nếu cáp thường xuyên phải di chuyển, nên ưu tiên loại có lõi mềm và vỏ chịu mài mòn tốt.

Phân Loại Cáp Hàn Theo Ứng Dụng

Cáp hàn dân dụng thường dùng cho máy hàn nhỏ, sửa chữa đơn giản, gia công nhẹ hoặc công việc không yêu cầu dòng hàn quá lớn. Loại này cần phù hợp với công suất máy và thời gian làm việc thực tế.

Cáp hàn công nghiệp dùng cho nhà máy, xưởng cơ khí, đóng tàu, kết cấu thép, chế tạo máy và các ứng dụng hàn liên tục. Loại này thường cần tiết diện lớn hơn, vỏ bền hơn và khả năng chịu dòng tốt hơn.

Cáp hàn chuyên dụng có thể dùng trong môi trường đặc biệt như ngoài trời, khu vực có dầu, nơi nhiệt cao, công trường nặng hoặc hệ thống hàn tự động.

Việc phân loại theo ứng dụng giúp người dùng chọn đúng cáp, tránh dùng cáp nhẹ cho công việc nặng hoặc dùng cáp quá lớn gây lãng phí.

Ứng Dụng Của Cáp Hàn Trong Hàn Hồ Quang

Hàn hồ quang điện là ứng dụng phổ biến nhất của cáp hàn. Cáp truyền dòng điện từ máy hàn đến que hàn và kẹp mass, tạo hồ quang để làm nóng chảy kim loại.

Trong phương pháp này, dòng điện ổn định là yếu tố rất quan trọng. Nếu cáp quá nhỏ hoặc đầu nối kém, hồ quang có thể yếu, chập chờn hoặc khó mồi.

Cáp hàn phù hợp giúp người thợ thao tác dễ hơn, giữ hồ quang ổn định hơn và tạo mối hàn đều hơn.

Với hàn hồ quang, cần chọn cáp theo dòng hàn tối đa, chiều dài dây và môi trường làm việc.

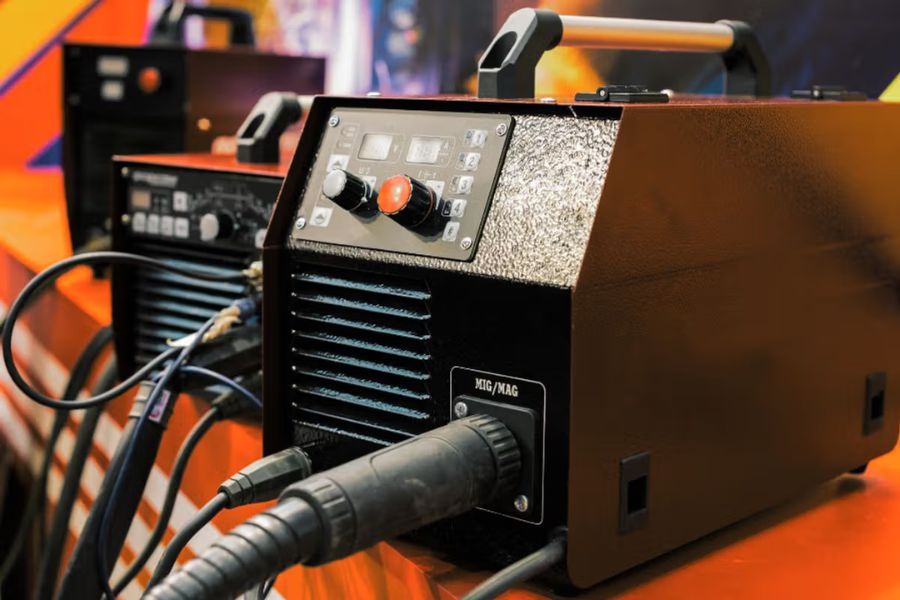

Ứng Dụng Trong Hàn MIG/MAG Và TIG

Trong hàn MIG/MAG, hệ thống thường có dây hàn, khí bảo vệ và dòng điện hàn. Cáp và bộ dây dẫn liên quan cần đảm bảo truyền dòng ổn định để quá trình hàn diễn ra đều, ít giật và ít lỗi.

Trong hàn TIG, dòng hàn thường cần độ ổn định và kiểm soát tốt hơn. Cáp hàn, mỏ hàn, kẹp mass và đầu nối đều phải đảm bảo tiếp xúc tốt để hồ quang ổn định.

Dù là phương pháp nào, cáp hàn vẫn có vai trò quan trọng trong việc truyền dòng điện từ máy đến vùng hàn.

Nếu cáp bị nóng, lỏng đầu nối hoặc suy giảm tiếp xúc, chất lượng mối hàn có thể bị ảnh hưởng rõ rệt.

Vai Trò Của Cáp Hàn Trong An Toàn Lao Động

Cáp hàn liên quan trực tiếp đến an toàn của người thợ. Dòng điện hàn lớn có thể gây nguy hiểm nếu lớp cách điện hư hỏng, dây quá nhiệt hoặc mối nối kém.

Một sợi cáp hàn kém chất lượng có thể gây rò điện, chập cháy, bỏng do vỏ nóng hoặc nguy cơ cháy trong môi trường có vật liệu dễ bắt lửa.

Ngược lại, cáp hàn đúng loại, đúng tiết diện và được bảo quản tốt sẽ giúp giảm rủi ro khi làm việc.

Người dùng nên kiểm tra cáp trước khi hàn, đặc biệt là vỏ ngoài, điểm nối, đầu cos, kìm hàn và kẹp mass. Nếu phát hiện hư hỏng, không nên tiếp tục sử dụng.

Cách Chọn Cáp Hàn Phù Hợp

Khi chọn cáp hàn, yếu tố đầu tiên là dòng hàn của máy. Dòng hàn càng lớn thì cáp càng cần tiết diện lớn hơn để tránh nóng dây và sụt áp.

Yếu tố thứ hai là chiều dài cáp. Cáp càng dài thì điện trở tổng càng cao, sụt áp càng lớn. Nếu cần dùng dây dài, có thể phải chọn tiết diện lớn hơn.

Yếu tố thứ ba là môi trường làm việc. Nếu cáp thường xuyên bị kéo lê, dính dầu, nằm gần tia lửa hoặc làm việc ngoài trời, cần chọn vỏ cáp bền hơn.

Yếu tố thứ tư là độ mềm. Nếu người thợ cần di chuyển nhiều, làm việc trong góc hẹp hoặc thường xuyên cuộn dây, cáp mềm nhiều sợi sẽ tiện hơn.

Cuối cùng, cần chọn đầu nối phù hợp với tiết diện cáp và máy hàn để tránh phát nhiệt tại điểm tiếp xúc.

Lưu Ý Khi Sử Dụng Và Bảo Quản Cáp Hàn

Không nên kéo cáp hàn bằng cách giật mạnh hoặc kéo lê qua cạnh sắc. Điều này có thể làm rách vỏ, đứt sợi lõi hoặc giảm tuổi thọ dây.

Không nên để cáp hàn tiếp xúc lâu với kim loại nóng, tia lửa lớn, dầu mỡ hoặc hóa chất nếu vỏ cáp không được thiết kế cho môi trường đó.

Khi cuộn cáp, nên cuộn nhẹ nhàng, tránh xoắn gập quá mức. Cáp bị gập lặp lại tại một điểm dễ hỏng lõi và hỏng vỏ.

Sau một thời gian sử dụng, nên kiểm tra vỏ cách điện, điểm nối, đầu cos, kìm hàn và kẹp mass. Nếu thấy dây nóng bất thường, mối nối lỏng hoặc vỏ bị hư, cần xử lý ngay.

Những Sai Lầm Thường Gặp Khi Dùng Cáp Hàn

Sai lầm đầu tiên là chọn cáp quá nhỏ so với dòng hàn. Điều này làm dây nóng nhanh, gây sụt áp và giảm chất lượng mối hàn.

Sai lầm thứ hai là dùng dây quá dài nhưng không tăng tiết diện. Dây dài làm sụt áp nhiều hơn, khiến hồ quang yếu và máy hàn hoạt động không ổn định.

Sai lầm thứ ba là dùng dây điện thường thay cáp hàn. Đây là cách làm không an toàn vì dây thường không được thiết kế cho môi trường hàn.

Sai lầm thứ tư là bỏ qua đầu nối. Cáp tốt nhưng đầu nối lỏng hoặc kém chất lượng vẫn có thể phát nhiệt và gây lỗi.

Sai lầm thứ năm là tiếp tục dùng cáp đã nứt vỏ, lộ lõi hoặc cháy xém nặng. Những dấu hiệu này cho thấy dây không còn đảm bảo an toàn.

Xu Hướng Phát Triển Của Cáp Hàn

Cùng với sự phát triển của công nghệ hàn, cáp hàn cũng ngày càng được cải tiến. Các dòng cáp mới thường tập trung vào độ mềm cao hơn, vỏ bền hơn, chịu nhiệt tốt hơn và tuổi thọ dài hơn.

Trong công nghiệp hiện đại, một số hệ thống hàn tự động, robot hàn hoặc dây chuyền sản xuất cần cáp chịu uốn lặp lại và làm việc ổn định trong thời gian dài.

Ngoài ra, xu hướng theo dõi nhiệt độ, dòng điện và cảnh báo quá tải cũng đang được quan tâm trong các hệ thống hàn chuyên nghiệp. Mục tiêu là tăng an toàn, giảm lỗi và tối ưu hiệu quả sản xuất.

Dù công nghệ thay đổi, yêu cầu cơ bản vẫn không đổi: cáp hàn phải dẫn điện tốt, mềm, bền và an toàn.

Kết Luận

Cáp hàn là loại cáp điện chuyên dụng dùng để truyền dòng điện lớn từ máy hàn đến que hàn, kìm hàn, mỏ hàn hoặc kẹp mass. Nhờ cấu tạo lõi nhiều sợi mềm và vỏ cách điện chịu nhiệt, cáp hàn phù hợp với môi trường làm việc có nhiều tia lửa, nhiệt, dầu mỡ và chuyển động liên tục.

So với dây điện thông thường, cáp hàn mềm hơn, chịu dòng tốt hơn, bền cơ học hơn và an toàn hơn trong quá trình hàn. Vì vậy, không nên dùng dây điện thường để thay thế cáp hàn.

Để chọn đúng cáp hàn, cần xem dòng hàn, chiều dài dây, tiết diện lõi dẫn, vật liệu vỏ, độ mềm, môi trường làm việc và chất lượng đầu nối. Một sợi cáp hàn phù hợp sẽ giúp mối hàn ổn định hơn, thiết bị hoạt động tốt hơn và người lao động an toàn hơn trong quá trình sản xuất.
