Dây Nối Đất Là Gì? Vai Trò, Các Loại Phổ Biến Và Lưu Ý Khi Lắp Đặt

Trong hệ thống điện dân dụng và công nghiệp, dây nối đất là một phần rất quan trọng nhưng lại thường bị nhiều người xem nhẹ. Trên thực tế, dây nối đất giúp bảo vệ con người khỏi nguy cơ điện giật, bảo vệ thiết bị khỏi hư hỏng và giúp hệ thống điện vận hành ổn định hơn.

Bạn có thể thấy dây nối đất trong nhà ở, tủ điện, nhà máy, máy móc công nghiệp, hệ thống chống sét, hệ thống tự động hóa hoặc các thiết bị có vỏ kim loại. Dây thường có màu xanh lá sọc vàng để dễ nhận biết khi thi công và bảo trì.

Bài viết dưới đây sẽ giúp bạn hiểu đơn giản hơn dây nối đất là gì, vì sao cần nối đất, có những loại dây tiếp địa nào và cần lưu ý gì khi lựa chọn, lắp đặt.

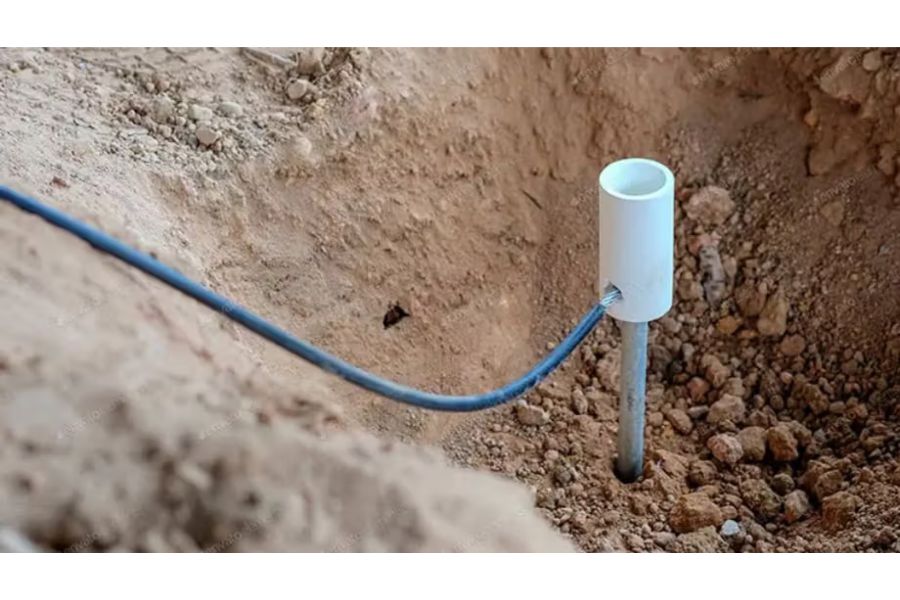

Dây Nối Đất Là Gì?

Dây nối đất, hay còn gọi là dây tiếp địa, là dây dẫn dùng để kết nối thiết bị điện hoặc hệ thống điện với hệ thống tiếp địa.

Nhiệm vụ chính của dây nối đất là tạo ra một đường dẫn an toàn cho dòng điện rò, dòng điện sự cố hoặc điện áp nguy hiểm đi xuống đất. Nhờ đó, dòng điện không đi qua cơ thể người khi có sự cố rò điện.

Nói dễ hiểu, dây nối đất giống như một “đường thoát an toàn” cho dòng điện bất thường. Khi thiết bị bị rò điện ra vỏ kim loại, dây nối đất sẽ dẫn dòng rò xuống đất, giúp giảm nguy cơ điện giật và hỗ trợ thiết bị bảo vệ như aptomat chống giật hoạt động hiệu quả hơn.

Nối Đất Là Gì?

Nối đất là quá trình kết nối thiết bị điện, vỏ kim loại, tủ điện hoặc hệ thống điện với đất thông qua dây dẫn, cọc tiếp địa, thanh tiếp địa hoặc các bộ phận tiếp địa chuyên dụng.

Trong một hệ thống điện hoàn chỉnh, nối đất là phần không thể thiếu. Nó giúp tạo đường dẫn cho dòng điện sự cố, ổn định điện áp và giảm nguy cơ hư hỏng thiết bị khi có quá áp, sét lan truyền hoặc nhiễu điện từ.

Hệ thống nối đất thường gồm dây nối đất, cọc tiếp địa, thanh cái tiếp địa, đầu nối, kẹp nối và các phụ kiện liên quan. Tất cả các phần này cần được thi công đúng kỹ thuật để đảm bảo điện trở tiếp địa đạt yêu cầu.

Vì Sao Dây Nối Đất Quan Trọng?

Dây nối đất quan trọng vì nó liên quan trực tiếp đến an toàn của người sử dụng điện. Nếu một thiết bị điện bị rò ra vỏ kim loại mà không có nối đất, người chạm vào thiết bị có thể bị điện giật.

Khi có dây nối đất, dòng rò sẽ có đường đi xuống đất với điện trở thấp hơn. Nhờ vậy, nguy cơ dòng điện đi qua cơ thể người sẽ giảm đi đáng kể.

Ngoài việc bảo vệ con người, dây nối đất còn giúp bảo vệ thiết bị. Khi có sự cố quá áp, sét lan truyền hoặc nhiễu điện từ, hệ thống tiếp địa tốt có thể giúp giảm tác động xấu lên thiết bị điện, thiết bị điện tử và hệ thống điều khiển.

Trong môi trường công nghiệp, nối đất còn giúp giảm nhiễu, ổn định tín hiệu và hỗ trợ hệ thống tự động hóa hoạt động chính xác hơn.

Dây Nối Đất Có Tác Dụng Gì?

Dây nối đất có nhiều tác dụng trong hệ thống điện.

Tác dụng đầu tiên là bảo vệ con người khỏi nguy cơ điện giật. Khi thiết bị bị rò điện, dây tiếp địa giúp đưa dòng điện nguy hiểm xuống đất thay vì đi qua cơ thể người.

Tác dụng thứ hai là hỗ trợ thiết bị bảo vệ hoạt động. Khi có dòng rò hoặc sự cố chạm vỏ, các thiết bị như CB, MCCB, ELCB hoặc RCCB có thể phát hiện và ngắt điện nhanh hơn nếu hệ thống nối đất được thiết kế đúng.

Tác dụng thứ ba là bảo vệ thiết bị khỏi quá áp và sét lan truyền. Hệ thống nối đất tốt giúp phân tán năng lượng sự cố xuống đất, giảm nguy cơ hư hỏng thiết bị.

Tác dụng thứ tư là ổn định điện áp và giảm nhiễu điện từ. Điều này đặc biệt quan trọng trong các hệ thống điều khiển, robot, tủ điện, thiết bị đo lường và dây chuyền tự động hóa.

Dây Nối Đất Thường Làm Bằng Vật Liệu Gì?

Dây nối đất thường được làm từ các vật liệu có khả năng dẫn điện tốt và độ bền cao. Phổ biến nhất là đồng, nhôm và thép mạ kẽm.

Đồng được sử dụng nhiều vì có khả năng dẫn điện tốt, độ bền cao và chống ăn mòn khá tốt trong nhiều môi trường. Dây đồng tiếp địa có thể là dây đồng tròn, dây đồng bện hoặc dây đồng mạ thiếc tùy nhu cầu sử dụng.

Nhôm có trọng lượng nhẹ và chi phí thường thấp hơn đồng, nhưng cần chú ý đến khả năng oxy hóa và cách đấu nối khi tiếp xúc với vật liệu khác.

Thép mạ kẽm thường được dùng trong một số hệ thống tiếp địa, thanh tiếp địa hoặc phụ kiện tiếp địa nhờ độ bền cơ học tốt và khả năng chịu môi trường ngoài trời.

Khi chọn vật liệu dây nối đất, cần dựa vào môi trường lắp đặt, dòng sự cố dự kiến, yêu cầu tiêu chuẩn và độ bền lâu dài của hệ thống.

Màu Dây Nối Đất Là Màu Gì?

Trong nhiều hệ thống điện, dây nối đất thường có màu xanh lá sọc vàng. Đây là màu quy ước giúp người thi công, bảo trì và kiểm tra dễ nhận biết.

Việc dùng đúng màu dây rất quan trọng vì nó giúp tránh nhầm lẫn với dây pha hoặc dây trung tính. Nếu đấu nhầm dây, hệ thống có thể mất an toàn hoặc thiết bị bảo vệ hoạt động không đúng.

Trong các công trình chuyên nghiệp, màu dây cần tuân theo tiêu chuẩn thiết kế và quy định kỹ thuật. Khi sửa chữa hoặc đấu nối thêm, không nên dùng tùy tiện màu dây khác nếu không có đánh dấu rõ ràng.

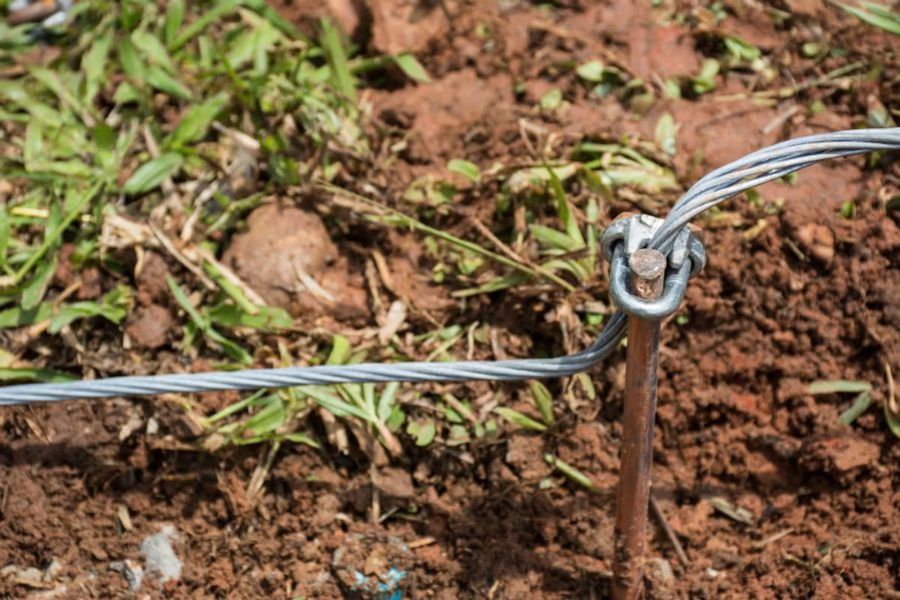

Hệ Thống Nối Đất Gồm Những Gì?

Một hệ thống nối đất không chỉ có dây tiếp địa. Nó thường bao gồm nhiều thành phần làm việc cùng nhau.

Dây nối đất là phần kết nối thiết bị với thanh tiếp địa hoặc hệ thống tiếp địa chính. Dây này cần có tiết diện phù hợp và được đấu nối chắc chắn.

Cọc tiếp địa là bộ phận được chôn xuống đất để truyền dòng điện sự cố vào môi trường đất. Cọc thường làm bằng thép mạ đồng, đồng hoặc thép mạ kẽm tùy thiết kế.

Thanh cái tiếp địa thường được đặt trong tủ điện hoặc phòng kỹ thuật. Đây là điểm tập trung các dây nối đất từ nhiều thiết bị khác nhau.

Ngoài ra, hệ thống còn có kẹp nối, đầu cos, dây liên kết, hộp kiểm tra tiếp địa và các phụ kiện chuyên dụng. Các mối nối cần tiếp xúc tốt, không lỏng và có khả năng chống ăn mòn.

Các Tiêu Chuẩn Liên Quan Đến Nối Đất

Hệ thống nối đất cần được thiết kế và thi công theo tiêu chuẩn kỹ thuật. Một số tiêu chuẩn thường được nhắc đến gồm IEC 60364, IEEE 80 và TCVN 4756.

Các tiêu chuẩn này đưa ra yêu cầu liên quan đến an toàn điện, bảo vệ chống điện giật, nối đất hệ thống, nối đất thiết bị và tính toán hệ thống tiếp địa trong từng nhóm công trình.

Trong thực tế, yêu cầu nối đất có thể khác nhau giữa nhà ở, nhà máy, trạm điện, tòa nhà cao tầng, hệ thống chống sét hoặc trung tâm dữ liệu. Vì vậy, không nên áp dụng một cách chung chung cho mọi công trình.

Nếu công trình có yêu cầu kỹ thuật cao, nên có kỹ sư điện hoặc đơn vị chuyên môn thiết kế, đo kiểm và nghiệm thu hệ thống nối đất.

Các Loại Dây Nối Đất Thường Dùng

Dây nối đất có nhiều loại khác nhau, tùy theo môi trường sử dụng và yêu cầu kỹ thuật. Một số loại phổ biến gồm dây đồng bện, dây đai đồng, dây đồng mạ thiếc, dây tiếp địa bọc cách điện, cáp chuyên dụng cho xích kéo và phụ kiện đầu cốt tiếp địa.

Mỗi loại có ưu điểm riêng. Có loại phù hợp cho tủ điện, có loại phù hợp cho robot, có loại dùng trong hệ thống chống nhiễu, có loại dùng cho máy móc chuyển động liên tục.

Khi chọn dây nối đất, không nên chỉ chọn theo giá. Cần xem hệ thống cần nối đất bảo vệ, nối đất chống nhiễu, nối đất chống sét hay cân bằng tiềm năng. Mỗi mục đích có thể cần loại dây và cách thi công khác nhau.

Dây Đai Nối Đất Đồng

Dây đai nối đất đồng là loại dây thường được dùng trong các hệ thống cần kết nối mềm và có khả năng dẫn điện tốt. Dây có thể được làm từ nhiều sợi đồng nhỏ bện hoặc đan lại với nhau, tạo thành dạng dây mềm, dễ uốn và có diện tích tiếp xúc tốt.

Một số loại dây đai đồng được mạ thiếc để tăng khả năng chống oxy hóa và chống ăn mòn. Điều này giúp dây bền hơn trong môi trường công nghiệp hoặc khu vực có độ ẩm cao.

Dây đai nối đất đồng thường được dùng trong tủ điện, hệ thống điều khiển, robot, máy móc công nghiệp, ô tô, thiết bị tự động hóa và các vị trí cần kiểm soát nhiễu điện từ.

Ưu điểm của loại dây này là mềm, dễ lắp đặt, tiếp xúc tốt và phù hợp với các vị trí có rung động hoặc cần kết nối linh hoạt.

Dây Đồng Bện

Dây đồng bện là loại dây được tạo từ nhiều sợi đồng nhỏ bện lại với nhau. Nhờ cấu trúc này, dây có độ mềm dẻo tốt hơn dây lõi cứng và dễ uốn theo không gian lắp đặt.

Dây đồng bện có thể được dùng để nối đất thiết bị công nghiệp, liên kết vỏ tủ điện, cân bằng tiềm năng hoặc nối các bộ phận kim loại trong hệ thống.

Một số loại dây đồng bện được mạ thiếc để tăng khả năng chống ăn mòn. Loại dây bện sợi mịn sẽ mềm hơn, phù hợp với các vị trí cần chuyển động hoặc chịu rung động nhiều hơn.

Khi lắp đặt dây đồng bện, cần tránh bẻ gập quá mức. Bán kính uốn nên phù hợp với khuyến nghị của nhà sản xuất để không làm giảm độ bền cơ học của dây.

Đầu Cốt Dây Tiếp Địa

Đầu cốt là phụ kiện quan trọng giúp kết nối dây tiếp địa với thiết bị, thanh cái hoặc điểm đấu nối. Nếu đầu dây bị tưa, lỏng hoặc tiếp xúc kém, khả năng dẫn điện của mối nối sẽ bị ảnh hưởng.

Đầu cốt thường được làm từ đồng, đồng mạ thiếc hoặc vật liệu dẫn điện phù hợp. Lớp mạ thiếc giúp hạn chế oxy hóa, tăng độ bền và giúp mối nối ổn định hơn trong thời gian dài.

Một số loại đầu cốt có phần bọc cách điện để tăng độ an toàn và dễ nhận biết khi lắp đặt. Trong tủ điện, bảng điện và hệ thống tự động hóa, dùng đúng đầu cốt giúp dây gọn hơn, kết nối chắc chắn hơn và dễ bảo trì hơn.

Khi ép đầu cốt, cần dùng kìm ép hoặc máy ép phù hợp với tiết diện dây. Ép sai kỹ thuật có thể làm mối nối lỏng, nóng hoặc mất an toàn.

Dây Nối Đất Cho Hệ Thống Chuyển Động

Trong các hệ thống có chuyển động liên tục như robot, máy CNC, xích kéo hoặc dây chuyền tự động hóa, dây nối đất cần có độ mềm dẻo và độ bền uốn cao hơn dây thông thường.

Những loại cáp chuyên dụng cho xích kéo thường được thiết kế để chịu nhiều chu kỳ uốn, chống mài mòn và làm việc ổn định trong môi trường công nghiệp. Một số dòng còn đáp ứng tiêu chuẩn truyền thông hoặc cấp nguồn riêng cho hệ thống tự động hóa.

Với các hệ thống như PROFINET, máy CNC, robot hoặc thiết bị đo lường, dây nối đất và dây nguồn cần được lựa chọn đồng bộ để đảm bảo hệ thống vừa an toàn, vừa giảm nhiễu tốt.

Không nên dùng dây tiếp địa thông thường cho vị trí chuyển động liên tục nếu dây không được thiết kế cho mục đích đó, vì dây có thể nhanh gãy lõi hoặc hỏng vỏ.

Nối Đất Và Cân Bằng Tiềm Năng Khác Gì Nhau?

Nối đất và cân bằng tiềm năng có liên quan với nhau nhưng không hoàn toàn giống nhau.

Nối đất là kết nối hệ thống hoặc thiết bị với đất để tạo đường dẫn an toàn cho dòng sự cố. Mục tiêu chính là bảo vệ con người và thiết bị khi có rò điện hoặc sự cố điện.

Cân bằng tiềm năng là kết nối các bộ phận kim loại, vỏ thiết bị, khung máy, máng cáp hoặc hệ thống kỹ thuật với nhau để giảm chênh lệch điện áp giữa các điểm. Khi các phần kim loại có cùng mức điện thế, nguy cơ điện giật do chênh lệch áp sẽ giảm.

Trong nhiều công trình, nối đất và cân bằng tiềm năng cần được thiết kế cùng nhau để đạt hiệu quả bảo vệ tốt nhất.

Nối Đất Có Giúp Giảm Nhiễu Không?

Trong các hệ thống điều khiển và tự động hóa, nối đất đúng kỹ thuật có thể giúp giảm nhiễu điện từ. Điều này đặc biệt quan trọng với cảm biến, tín hiệu analog, truyền thông công nghiệp, PLC, biến tần và thiết bị đo lường.

Tuy nhiên, nối đất sai cách cũng có thể gây ra vấn đề, ví dụ vòng lặp đất, nhiễu tín hiệu hoặc sai lệch đo lường. Vì vậy, hệ thống nối đất cho thiết bị điều khiển cần được thiết kế cẩn thận.

Với cáp chống nhiễu, lớp shield thường cần được nối đất theo hướng dẫn kỹ thuật phù hợp. Tùy hệ thống, lớp shield có thể nối một đầu hoặc hai đầu. Không nên đấu tùy tiện vì có thể làm nhiễu nặng hơn.

Lưu Ý Khi Chọn Dây Nối Đất

Khi chọn dây nối đất, yếu tố đầu tiên cần quan tâm là vật liệu. Đồng thường được ưu tiên vì dẫn điện tốt và có độ bền cao. Trong môi trường dễ ăn mòn, có thể cân nhắc đồng mạ thiếc hoặc vật liệu phù hợp hơn.

Yếu tố thứ hai là tiết diện dây. Tiết diện phải đủ để chịu được dòng sự cố trong thời gian cần thiết. Dây quá nhỏ có thể nóng, đứt hoặc không đảm bảo an toàn khi xảy ra sự cố.

Yếu tố thứ ba là môi trường lắp đặt. Nếu dây đặt ngoài trời, nơi ẩm, khu vực có hóa chất hoặc môi trường rung động, cần chọn dây và phụ kiện có khả năng chịu môi trường tốt hơn.

Yếu tố thứ tư là tiêu chuẩn kỹ thuật. Dây nối đất cần phù hợp với yêu cầu của công trình, tiêu chuẩn điện và quy định an toàn. Không nên dùng dây tùy tiện hoặc thay thế bằng vật liệu không rõ thông số.

Lưu Ý Khi Lắp Đặt Dây Nối Đất

Khi lắp đặt dây nối đất, mối nối phải chắc chắn và tiếp xúc tốt. Nếu mối nối lỏng, điện trở tiếp xúc sẽ tăng, làm giảm hiệu quả bảo vệ và có thể phát nhiệt khi có dòng sự cố.

Không nên để dây bị uốn gấp quá mức, bị kéo căng hoặc bị đè bởi vật nặng trong thời gian dài. Với dây mềm, cần giữ bán kính uốn phù hợp để tránh gãy sợi bên trong.

Các điểm nối cần được bảo vệ khỏi oxy hóa, ăn mòn và độ ẩm nếu đặt trong môi trường khắc nghiệt. Đối với hệ thống ngoài trời hoặc hệ thống chống sét, phụ kiện nối đất cần có độ bền cơ học và độ bền môi trường tốt.

Sau khi lắp đặt, hệ thống nối đất nên được đo kiểm điện trở tiếp địa và kiểm tra định kỳ. Việc này giúp đảm bảo hệ thống vẫn hoạt động đúng sau thời gian dài sử dụng.

Những Lỗi Thường Gặp Khi Làm Dây Nối Đất

Một lỗi thường gặp là không lắp dây nối đất cho thiết bị có vỏ kim loại. Khi thiết bị bị rò điện, người chạm vào vỏ có thể gặp nguy hiểm.

Lỗi thứ hai là dùng dây tiếp địa quá nhỏ. Dây không đủ tiết diện có thể không chịu được dòng sự cố và làm hệ thống bảo vệ hoạt động không hiệu quả.

Lỗi thứ ba là đấu nối lỏng hoặc dùng đầu nối không phù hợp. Mối nối kém có thể làm tăng điện trở, gây nóng và giảm khả năng dẫn dòng sự cố.

Lỗi thứ tư là nối đất không đúng cách trong hệ thống tín hiệu. Với các thiết bị điều khiển, nối sai lớp shield hoặc tạo vòng lặp đất có thể gây nhiễu và làm tín hiệu không ổn định.

Khi Nào Cần Kiểm Tra Hệ Thống Nối Đất?

Hệ thống nối đất nên được kiểm tra định kỳ, đặc biệt trong các công trình công nghiệp, tòa nhà lớn, trạm điện, hệ thống chống sét và các thiết bị quan trọng.

Bạn cũng nên kiểm tra hệ thống nối đất sau khi cải tạo điện, thay đổi thiết bị, mở rộng nhà xưởng hoặc sau các sự cố như sét đánh, chập điện, ngập nước hoặc cháy nổ.

Nếu thiết bị có hiện tượng rò điện, vỏ máy bị tê khi chạm, aptomat chống giật hoạt động bất thường hoặc hệ thống điều khiển hay bị nhiễu, cần kiểm tra lại nối đất ngay.

Việc kiểm tra nên do kỹ thuật viên có chuyên môn thực hiện bằng thiết bị đo phù hợp. Không nên chỉ quan sát bằng mắt rồi kết luận hệ thống nối đất đã đạt.

Kết Luận

Dây nối đất là thành phần không thể thiếu trong hệ thống điện dân dụng và công nghiệp. Nó giúp đưa dòng rò, dòng sự cố hoặc điện áp nguy hiểm xuống hệ thống tiếp địa, từ đó bảo vệ con người, thiết bị và công trình.

Một hệ thống nối đất tốt giúp giảm nguy cơ điện giật, hạn chế hư hỏng thiết bị, ổn định điện áp và hỗ trợ kiểm soát nhiễu điện từ trong môi trường công nghiệp.

Khi chọn dây nối đất, cần quan tâm đến vật liệu, tiết diện, màu sắc, tiêu chuẩn an toàn, môi trường lắp đặt và phụ kiện đấu nối. Khi thi công, cần đảm bảo mối nối chắc chắn, tiếp xúc tốt, tránh uốn gập quá mức và kiểm tra định kỳ.

Đầu tư đúng cho hệ thống nối đất sẽ giúp hệ thống điện an toàn hơn, bền hơn và giảm rủi ro trong suốt quá trình sử dụng.
