EMC Là Gì? Vai Trò Của Dây Cáp Trong Việc Chống Nhiễu Điện Từ

Trong môi trường công nghiệp hiện đại, có rất nhiều thiết bị điện và điện tử cùng hoạt động trong một không gian hẹp. Tủ điện, biến tần, motor, bộ nguồn, cảm biến, PLC, robot và hệ thống truyền thông công nghiệp đều có thể tạo ra hoặc bị ảnh hưởng bởi nhiễu điện từ.

Nếu nhiễu không được kiểm soát tốt, tín hiệu có thể bị sai lệch, thiết bị hoạt động chập chờn, hệ thống báo lỗi hoặc dây chuyền sản xuất bị dừng đột ngột. Đây là lý do khả năng tương thích điện từ, hay còn gọi là EMC, ngày càng được quan tâm trong thiết kế hệ thống điện công nghiệp.

Trong toàn bộ hệ thống đó, dây cáp đóng vai trò rất quan trọng. Một sợi cáp phù hợp không chỉ truyền điện hoặc truyền tín hiệu, mà còn giúp giảm nhiễu, bảo vệ dữ liệu và tăng độ ổn định cho thiết bị.

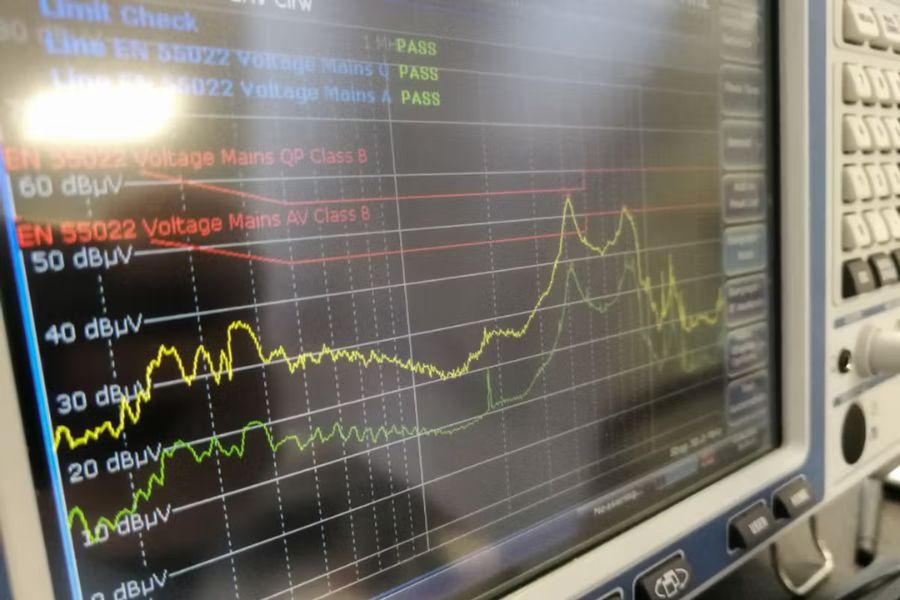

EMC Là Gì?

EMC là viết tắt của Electromagnetic Compatibility, nghĩa là khả năng tương thích điện từ.

Nói dễ hiểu, EMC là khả năng một thiết bị có thể hoạt động bình thường trong môi trường có sóng điện từ, đồng thời không phát ra nhiễu gây ảnh hưởng xấu đến thiết bị khác.

Một hệ thống đạt EMC tốt sẽ có hai đặc điểm quan trọng. Thứ nhất, thiết bị ít bị ảnh hưởng bởi nhiễu từ bên ngoài. Thứ hai, bản thân thiết bị cũng không tạo ra quá nhiều nhiễu làm ảnh hưởng đến các thiết bị xung quanh.

Trong công nghiệp, EMC không chỉ là một khái niệm kỹ thuật. Nó liên quan trực tiếp đến độ ổn định, an toàn và hiệu quả vận hành của toàn bộ hệ thống.

EMI Là Gì?

EMI là viết tắt của Electromagnetic Interference, nghĩa là nhiễu điện từ.

EMI là hiện tượng sóng điện từ hoặc tín hiệu nhiễu làm ảnh hưởng đến hoạt động bình thường của thiết bị điện, thiết bị điện tử hoặc đường truyền tín hiệu.

Trong đời sống hằng ngày, bạn có thể gặp EMI khi loa bị rè, radio nghe không rõ, WiFi chập chờn hoặc tín hiệu điện thoại bị nhiễu. Trong công nghiệp, EMI có thể nghiêm trọng hơn nhiều vì nó có thể làm cảm biến đọc sai, PLC nhận tín hiệu sai, biến tần báo lỗi hoặc thiết bị điều khiển hoạt động không ổn định.

Nguồn gây nhiễu có thể đến từ motor, biến tần, máy hàn, bộ nguồn xung, dây điện công suất lớn, thiết bị phát sóng, tủ điện hoặc các thay đổi đột ngột trong hệ thống dây dẫn.

EMI Và EMC Khác Nhau Như Thế Nào?

EMI là nhiễu điện từ, tức là vấn đề gây ảnh hưởng đến thiết bị hoặc tín hiệu. EMC là khả năng kiểm soát vấn đề đó để thiết bị vẫn hoạt động ổn định trong môi trường có nhiễu.

Có thể hiểu đơn giản như sau: EMI là “tiếng ồn”, còn EMC là khả năng hệ thống “chịu được tiếng ồn” và không tạo thêm tiếng ồn làm ảnh hưởng đến thiết bị khác.

Một hệ thống công nghiệp tốt cần giảm EMI và tăng EMC. Để làm được điều này, cần thiết kế đúng từ đầu, chọn đúng thiết bị, đi dây đúng kỹ thuật, nối đất đúng cách và dùng loại cáp có khả năng chống nhiễu phù hợp.

Vì Sao Nhiễu Điện Từ Cần Được Kiểm Soát?

Nhiễu điện từ cần được kiểm soát vì nó có thể gây ra nhiều lỗi khó phát hiện. Không giống như dây đứt hoặc thiết bị hỏng rõ ràng, lỗi do nhiễu thường xảy ra thất thường, lúc có lúc không.

Một hệ thống có thể chạy ổn định trong vài giờ, sau đó đột nhiên báo lỗi khi motor khởi động, biến tần tăng tốc hoặc một thiết bị công suất lớn hoạt động. Điều này làm việc kiểm tra và sửa chữa trở nên khó khăn hơn.

Trong sản xuất, nhiễu điện từ có thể làm dừng máy, sai số đo lường, lỗi truyền thông, mất dữ liệu hoặc khiến thiết bị điều khiển phản hồi sai. Những lỗi này không chỉ làm giảm năng suất mà còn có thể gây mất an toàn nếu hệ thống điều khiển thiết bị quan trọng.

Vì vậy, kiểm soát nhiễu điện từ là một phần bắt buộc trong các hệ thống tự động hóa, điều khiển, truyền thông công nghiệp và điện công nghiệp hiện đại.

Dây Cáp Có Vai Trò Gì Trong EMC?

Dây cáp là đường truyền tín hiệu và năng lượng trong hệ thống. Nếu dây cáp không phù hợp, nó có thể trở thành “ăng-ten” thu nhiễu từ môi trường hoặc phát nhiễu ra xung quanh.

Ví dụ, một dây tín hiệu đi gần dây nguồn công suất lớn có thể bị nhiễu nếu không có lớp chống nhiễu. Một cáp điều khiển nối với cảm biến có thể truyền tín hiệu sai nếu bị ảnh hưởng bởi biến tần hoặc motor gần đó.

Cáp đạt yêu cầu EMC sẽ giúp hạn chế tình trạng này. Nhờ cấu tạo phù hợp, lớp màn chắn chống nhiễu và cách nối đất đúng kỹ thuật, cáp có thể bảo vệ tín hiệu bên trong tốt hơn.

Trong nhiều hệ thống, chỉ cần chọn sai cáp hoặc nối shield sai cách, tín hiệu đã có thể chập chờn dù thiết bị vẫn còn tốt. Vì vậy, dây cáp là một phần rất quan trọng trong chiến lược chống nhiễu tổng thể.

Màn Chắn Chống Nhiễu Là Gì?

Màn chắn chống nhiễu là lớp vật liệu dẫn điện bao quanh lõi cáp hoặc các cặp dây bên trong cáp. Lớp này có nhiệm vụ giảm nhiễu điện từ đi vào hoặc đi ra khỏi dây cáp.

Nói dễ hiểu, màn chắn giống như một lớp “áo giáp” bảo vệ tín hiệu. Khi nhiễu từ bên ngoài tác động vào cáp, lớp màn chắn sẽ giúp chặn hoặc dẫn nhiễu về hệ thống nối đất nếu được lắp đặt đúng cách.

Màn chắn cũng giúp hạn chế tín hiệu bên trong cáp phát tán ra ngoài, đặc biệt trong các dây cáp truyền dữ liệu, cáp điều khiển, cáp tín hiệu hoặc cáp dùng gần thiết bị nhạy cảm.

Tùy loại cáp, màn chắn có thể là lá nhôm, lưới đồng bện, đồng mạ thiếc, vải dẫn điện hoặc kết hợp nhiều lớp với nhau.

Màn Chắn Bằng Lá Kim Loại

Màn chắn bằng lá kim loại thường được gọi là foil shielding. Đây là lớp màng mỏng bằng nhôm hoặc vật liệu dẫn điện được quấn quanh lõi cáp hoặc cặp dây.

Ưu điểm của loại màn chắn này là che phủ tốt, đặc biệt hiệu quả với nhiễu tần số cao. Vì là dạng lá, nó có thể bao quanh lõi dây khá kín, giúp hạn chế nhiễu xâm nhập.

Màn chắn foil thường được dùng trong các loại cáp tín hiệu, cáp truyền thông, cáp điều khiển và các ứng dụng cần bảo vệ tín hiệu khỏi nhiễu tần số cao.

Tuy nhiên, lá kim loại thường không linh hoạt bằng lưới bện trong các ứng dụng phải uốn cong nhiều. Vì vậy, cần chọn loại cáp phù hợp với môi trường lắp đặt.

Màn Chắn Bằng Lưới Đồng

Màn chắn bằng lưới đồng, hay braid shielding, là lớp dây đồng hoặc đồng mạ thiếc được bện thành dạng lưới bao quanh lõi cáp.

Ưu điểm của lưới đồng là có độ bền cơ học tốt, linh hoạt hơn và phù hợp với các môi trường công nghiệp cần cáp chịu uốn, rung động hoặc di chuyển nhất định.

Lưới đồng cũng có khả năng chống nhiễu tốt, đặc biệt trong nhiều ứng dụng có nhiễu tần số thấp hoặc nhiễu từ thiết bị điện công suất lớn.

Mức độ che chắn của lưới phụ thuộc vào mật độ bện. Lưới bện càng phủ kín thì khả năng chống nhiễu thường càng tốt, nhưng cáp có thể nặng hơn, dày hơn và chi phí cao hơn.

Màn Chắn Kết Hợp Foil Và Braid

Trong các môi trường nhiễu mạnh, nhiều loại cáp sử dụng cả lớp foil và lớp braid. Đây là kiểu màn chắn kết hợp, giúp tận dụng ưu điểm của cả hai loại.

Lớp foil giúp che phủ tốt và giảm nhiễu tần số cao. Lớp braid giúp tăng độ bền cơ học, cải thiện khả năng chống nhiễu và hỗ trợ nối đất tốt hơn.

Loại màn chắn kết hợp thường được dùng trong cáp điều khiển, cáp truyền thông công nghiệp, cáp servo, cáp biến tần và những hệ thống có yêu cầu cao về EMC.

Nếu hệ thống hoạt động trong môi trường có nhiều motor, biến tần, tủ điện công suất lớn hoặc tín hiệu nhạy cảm, cáp có màn chắn kết hợp thường là lựa chọn đáng cân nhắc.

Màn Chắn Vải Dẫn Điện

Màn chắn vải dẫn điện là một dạng vật liệu đặc biệt, thường được dùng trong các ứng dụng chuyên dụng hoặc môi trường công nghiệp khắc nghiệt.

Loại màn chắn này có thể kết hợp với các lớp chống nhiễu khác để tạo khả năng bảo vệ tốt hơn cho dây cáp. Một số hệ thống có nhiễu phức tạp hoặc yêu cầu chuyển động liên tục có thể cần giải pháp màn chắn đặc biệt thay vì chỉ dùng foil hoặc braid thông thường.

Tuy nhiên, việc chọn màn chắn vải dẫn điện cần dựa trên thiết kế kỹ thuật cụ thể. Người dùng nên tham khảo datasheet của nhà sản xuất hoặc ý kiến kỹ thuật trước khi lựa chọn.

Màn Chắn Càng Dày Có Phải Càng Tốt Không?

Nhiều người nghĩ rằng màn chắn càng dày, càng nhiều đồng thì chống nhiễu càng tốt. Thực tế không phải lúc nào cũng như vậy.

Khả năng EMC không chỉ phụ thuộc vào lượng vật liệu dẫn điện. Nó còn phụ thuộc vào cấu trúc màn chắn, mật độ che phủ, cách tiếp xúc, cách nối đất, loại nhiễu, tần số nhiễu và môi trường lắp đặt.

Nếu thiết kế màn chắn không phù hợp, việc tăng quá nhiều vật liệu có thể làm cáp nặng hơn, khó thi công hơn, chi phí cao hơn nhưng hiệu quả chống nhiễu không tăng tương xứng.

Vì vậy, chọn cáp chống nhiễu cần dựa trên yêu cầu kỹ thuật thực tế chứ không chỉ nhìn vào độ dày hoặc cảm giác “cáp càng to càng tốt”.

Điện Trở Truyền Là Gì?

Điện trở truyền, hay transfer impedance, là một chỉ số kỹ thuật dùng để đánh giá hiệu quả của màn chắn chống nhiễu.

Nói đơn giản, điện trở truyền càng thấp thì màn chắn thường càng hiệu quả trong việc hạn chế nhiễu tác động đến tín hiệu bên trong cáp. Đây là một thông số quan trọng trong các hệ thống yêu cầu EMC cao.

Trong một số tiêu chuẩn công nghiệp, điện trở truyền được đo và đánh giá ở các tần số nhất định. Các tiêu chuẩn như DIN EN 50289-1-6 hoặc IEC 62153-4-3 thường được nhắc đến khi kiểm tra đặc tính màn chắn của cáp.

Với người dùng thông thường, bạn không nhất thiết phải tự tính điện trở truyền. Nhưng khi chọn cáp cho hệ thống quan trọng, nên xem datasheet và hỏi nhà cung cấp về khả năng chống nhiễu, lớp shield và tiêu chuẩn thử nghiệm EMC.

Cáp Lai Vì Sao Cần EMC Tốt?

Cáp lai là loại cáp kết hợp nhiều chức năng trong cùng một sợi, ví dụ vừa truyền nguồn, vừa truyền tín hiệu điều khiển, vừa truyền dữ liệu hoặc truyền thông.

Loại cáp này rất tiện vì giúp giảm số lượng dây, tiết kiệm không gian và làm hệ thống gọn hơn. Tuy nhiên, nguy cơ nhiễu chéo bên trong cáp cũng cao hơn nếu thiết kế không tốt.

Ví dụ, phần dây nguồn có thể tạo nhiễu ảnh hưởng đến phần dây tín hiệu hoặc dây truyền dữ liệu. Nếu không có lớp phân tách và màn chắn phù hợp, tín hiệu có thể bị sai lệch.

Vì vậy, với cáp lai, yêu cầu EMC thường khắt khe hơn. Nhà sản xuất phải thiết kế cấu trúc cáp, lớp cách điện, lớp shield và cách bố trí lõi sao cho giảm nhiễu giữa các phần bên trong cáp.

Những Nguồn Gây Nhiễu Thường Gặp Trong Công Nghiệp

Trong nhà máy, nguồn gây nhiễu có thể xuất hiện ở nhiều vị trí. Biến tần là một nguồn nhiễu rất phổ biến vì nó đóng cắt điện tử công suất cao để điều khiển tốc độ motor.

Motor điện, máy hàn, bộ nguồn xung, relay, contactor, tủ điện công suất lớn, dây động lực và thiết bị phát sóng cũng có thể tạo ra nhiễu điện từ.

Ngoài ra, các thay đổi đột ngột trong dòng điện, tia lửa điện tại tiếp điểm, quá trình khởi động motor hoặc sự cố nối đất cũng có thể làm nhiễu tăng mạnh trong thời gian ngắn.

Vì vậy, khi thiết kế hệ thống, cần xem xét nguồn nhiễu ngay từ đầu để chọn đúng loại cáp, cách đi dây và phương án nối đất.

Hậu Quả Khi Không Đảm Bảo EMC

Nếu không đảm bảo EMC, hệ thống có thể gặp nhiều vấn đề khó chịu và tốn kém.

Tín hiệu điều khiển có thể bị sai, cảm biến có thể đọc không chính xác, PLC có thể nhận tín hiệu bất thường hoặc truyền thông công nghiệp có thể bị mất kết nối.

Trong dây chuyền sản xuất, điều này có thể làm máy dừng bất ngờ, sản phẩm lỗi, robot hoạt động không đúng vị trí hoặc biến tần báo lỗi liên tục.

Ngoài ra, thiết bị điện tử có thể nhanh hỏng hơn nếu thường xuyên chịu nhiễu hoặc quá áp. Chi phí bảo trì, thời gian dừng máy và thiệt hại sản xuất có thể cao hơn nhiều so với chi phí chọn đúng cáp ngay từ đầu.

Cách Chọn Dây Cáp Đạt EMC Tốt

Để chọn dây cáp có khả năng EMC tốt, trước hết cần xác định loại tín hiệu cần bảo vệ. Tín hiệu nguồn, tín hiệu điều khiển, tín hiệu analog, tín hiệu truyền thông hoặc tín hiệu dữ liệu sẽ có yêu cầu khác nhau.

Tiếp theo, cần xem môi trường lắp đặt có nhiều nhiễu hay không. Nếu cáp đi gần biến tần, motor, dây nguồn hoặc tủ điện công suất lớn, nên ưu tiên cáp có lớp chống nhiễu chất lượng tốt.

Cũng cần chú ý đến cấu tạo màn chắn. Tùy ứng dụng, bạn có thể cần cáp có foil, braid hoặc kết hợp cả hai. Với hệ thống chuyển động, cần chọn cáp vừa chống nhiễu tốt vừa có khả năng chịu uốn phù hợp.

Ngoài ra, nên xem thông số kỹ thuật, tiêu chuẩn thử nghiệm và khuyến nghị của nhà sản xuất. Một sản phẩm có datasheet rõ ràng sẽ giúp kỹ sư lựa chọn chính xác hơn.

Đi Dây Đúng Cách Để Giảm Nhiễu

Chọn đúng cáp là chưa đủ. Nếu đi dây sai kỹ thuật, khả năng chống nhiễu của hệ thống vẫn có thể bị giảm.

Cáp tín hiệu và cáp nguồn công suất lớn không nên đi song song sát nhau trong thời gian dài. Nếu bắt buộc phải giao nhau, nên cho hai tuyến cắt nhau theo góc gần vuông để giảm ảnh hưởng nhiễu.

Cáp truyền thông, cáp điều khiển và cáp cảm biến nên được tách khỏi dây động lực, dây motor hoặc dây biến tần. Trong tủ điện, nên bố trí máng dây và tuyến dây hợp lý để hạn chế nhiễu lan truyền.

Ngoài ra, không nên bẻ gập cáp quá mức, làm hỏng lớp shield hoặc tuốt vỏ quá dài tại điểm đấu nối. Những lỗi nhỏ này có thể làm giảm hiệu quả chống nhiễu của cáp.

Nối Đất Lớp Shield Đúng Kỹ Thuật

Lớp shield chỉ phát huy hiệu quả tốt khi được nối đất đúng cách. Nếu lớp shield không được nối đúng, nó có thể không dẫn nhiễu đi được hoặc thậm chí trở thành nguồn gây nhiễu.

Tùy từng hệ thống, shield có thể được nối đất một đầu hoặc hai đầu. Với tín hiệu nhạy cảm, tín hiệu analog hoặc truyền thông công nghiệp, cần tuân theo hướng dẫn của thiết bị và khuyến nghị của nhà sản xuất cáp.

Trong nhiều hệ thống công nghiệp, nối shield 360 độ tại điểm vào tủ hoặc dùng đầu nối chuyên dụng sẽ giúp khả năng chống nhiễu tốt hơn so với chỉ xoắn shield thành một sợi nhỏ rồi bắt vào mass.

Tuy nhiên, cách nối đất còn phụ thuộc vào thiết kế tiếp địa tổng thể. Nếu hệ thống nối đất kém, có vòng lặp đất hoặc điểm nối không ổn định, hiệu quả EMC cũng sẽ bị ảnh hưởng.

Vì Sao Doanh Nghiệp Cần Chú Trọng EMC Cho Dây Cáp?

Nhiều doanh nghiệp đầu tư vào máy móc hiện đại nhưng lại chọn dây cáp theo giá rẻ hoặc chọn không đúng yêu cầu EMC. Đây là rủi ro lớn trong môi trường công nghiệp.

Dây cáp là phần kết nối toàn bộ hệ thống. Nếu dây cáp không ổn định, thiết bị tốt đến đâu cũng có thể hoạt động không đúng. Một lỗi truyền thông nhỏ có thể làm dừng cả dây chuyền, gây mất thời gian kiểm tra và ảnh hưởng đến sản xuất.

Đầu tư đúng cáp chống nhiễu ngay từ đầu giúp giảm lỗi hệ thống, giảm thời gian dừng máy, giảm chi phí bảo trì và tăng độ tin cậy khi vận hành.

Với các dây chuyền tự động hóa, nhà máy thông minh, hệ thống robot, biến tần, servo hoặc truyền thông công nghiệp, EMC không nên được xem là phần phụ. Đây là yếu tố cần được tính ngay từ giai đoạn thiết kế.

Kết Luận

EMC là khả năng tương thích điện từ, giúp thiết bị hoạt động ổn định trong môi trường có nhiễu và không gây nhiễu quá mức cho thiết bị khác. EMI là nhiễu điện từ, nguyên nhân có thể làm tín hiệu sai lệch, thiết bị báo lỗi hoặc hệ thống vận hành không ổn định.

Trong hệ thống công nghiệp, dây cáp đóng vai trò rất quan trọng đối với EMC. Cáp có màn chắn chống nhiễu phù hợp sẽ giúp bảo vệ tín hiệu, giảm nhiễu xâm nhập và hạn chế nhiễu phát tán ra ngoài.

Để đạt hiệu quả EMC tốt, cần chọn đúng loại cáp, đúng cấu tạo màn chắn, đúng tiêu chuẩn kỹ thuật, đi dây hợp lý và nối đất lớp shield đúng cách. Khi làm tốt các yếu tố này, hệ thống sẽ vận hành ổn định hơn, an toàn hơn và giảm đáng kể chi phí bảo trì trong dài hạn.
