Chuẩn RS485 Là Gì? Đặc Điểm, Nguyên Lý Và Những Lưu Ý Khi Sử Dụng

Trong các hệ thống điều khiển, tự động hóa và truyền tín hiệu công nghiệp, RS485 là một chuẩn giao tiếp rất quen thuộc. Chuẩn này thường được lựa chọn khi cần truyền dữ liệu đi xa, môi trường có nhiều nhiễu điện hoặc có nhiều thiết bị cùng tham gia trên một đường truyền.

So với một số chuẩn mạng phức tạp hơn, RS485 có phần cứng đơn giản, chi phí hợp lý và dễ triển khai. Đây là lý do chuẩn RS485 được sử dụng rộng rãi trong nhà máy, tủ điện, hệ thống điều khiển, thiết bị đo lường, hệ thống giám sát và nhiều ứng dụng dân dụng khác.

Bài viết dưới đây sẽ giúp bạn hiểu RS485 theo cách đơn giản hơn: RS485 là gì, vì sao chống nhiễu tốt, cặp dây xoắn có vai trò gì, vì sao cần điện trở đầu cuối và khi lắp đặt cần chú ý những điểm nào.

Chuẩn RS485 Là Gì?

RS485 là một chuẩn truyền thông nối tiếp, được thiết kế để truyền dữ liệu giữa nhiều thiết bị trên cùng một đường truyền. Các thiết bị trong mạng RS485 có thể là máy tính, bộ điều khiển, vi điều khiển, cảm biến, đồng hồ đo, PLC hoặc các thiết bị công nghiệp có hỗ trợ giao tiếp nối tiếp.

Điểm mạnh của RS485 là có thể truyền tín hiệu trên khoảng cách xa hơn so với nhiều chuẩn truyền thông đơn giản khác. Trong điều kiện phù hợp, đường truyền RS485 có thể đạt khoảng cách lên đến khoảng 1200m. Ngoài ra, chuẩn này cũng cho phép nhiều thiết bị cùng kết nối trên một đường truyền, thường gặp trong các hệ thống cần nhiều trạm giao tiếp.

Có thể hiểu đơn giản như sau: nếu RS232 thường phù hợp cho kết nối gần và ít thiết bị, thì RS485 phù hợp hơn cho môi trường công nghiệp, nơi cần truyền tín hiệu xa, ổn định và có nhiều thiết bị cùng tham gia.

Vì Sao RS485 Được Dùng Nhiều Trong Công Nghiệp?

Trong nhà máy và hệ thống kỹ thuật, môi trường điện thường có nhiều nguồn gây nhiễu như motor, biến tần, tủ điện, máy công suất lớn hoặc dây nguồn chạy song song. Nếu tín hiệu truyền thông không đủ ổn định, hệ thống có thể bị lỗi dữ liệu, phản hồi chậm hoặc vận hành sai.

RS485 được sử dụng nhiều vì chuẩn này truyền tín hiệu theo kiểu cân bằng. Nhờ cách truyền này, tín hiệu ít bị ảnh hưởng bởi nhiễu bên ngoài hơn. Khi kết hợp với cáp xoắn đôi phù hợp, đường truyền RS485 có thể hoạt động ổn định ngay cả trong môi trường có nhiều nhiễu điện từ.

Ngoài ra, RS485 có chi phí triển khai tương đối hợp lý. Phần cứng không quá phức tạp, dây dẫn dễ tìm, thiết bị hỗ trợ nhiều và có thể dùng trong nhiều ứng dụng khác nhau. Đây là một ưu điểm lớn đối với các công trình cần tối ưu chi phí nhưng vẫn đảm bảo độ ổn định của hệ thống.

Truyền Dẫn Cân Bằng Trong RS485

Một trong những đặc điểm quan trọng nhất của RS485 là truyền dẫn cân bằng. Thay vì truyền tín hiệu trên một dây tín hiệu và một dây mass như một số kiểu truyền thông khác, RS485 sử dụng hai dây tín hiệu, thường được gọi là A và B.

Hai dây này mang tín hiệu ngược nhau. Khi một dây ở mức cao thì dây còn lại ở mức thấp, và ngược lại. Bộ thu không chỉ nhìn vào điện áp của từng dây riêng lẻ, mà sẽ đọc sự chênh lệch điện áp giữa hai dây A và B.

Cách truyền này giúp RS485 chống nhiễu tốt hơn. Khi có nhiễu tác động lên đường dây, nhiễu thường ảnh hưởng tương đối giống nhau lên cả hai dây. Vì bộ thu chỉ quan tâm đến độ chênh lệch giữa A và B, phần nhiễu giống nhau trên cả hai dây sẽ được giảm bớt đáng kể.

Nói dễ hiểu, RS485 không hỏi “một dây đang cao hay thấp so với đất”, mà hỏi “dây A đang cao hơn hay thấp hơn dây B”. Nhờ vậy, tín hiệu nhận được ổn định hơn trong môi trường có nhiều nhiễu.

Mức Tín Hiệu Của RS485

Trong RS485, tín hiệu được xác định bằng hiệu điện áp giữa hai dây A và B. Nếu điện áp giữa hai dây đủ lớn theo một chiều, bộ thu sẽ hiểu đó là một mức logic. Nếu điện áp đổi chiều, bộ thu sẽ hiểu đó là mức logic ngược lại.

Thông thường, khi độ chênh lệch giữa hai dây đạt tối thiểu khoảng 200mV, bộ thu có thể nhận biết được trạng thái tín hiệu. Nếu điện áp chênh lệch nằm quá gần 0, tín hiệu có thể rơi vào vùng bất định. Khi đó, bộ thu có thể hiểu sai hoặc giữ lại trạng thái trước đó.

Đây là lý do khi thiết kế mạng RS485, người ta cần quan tâm đến chất lượng dây, chiều dài đường truyền, điện trở đầu cuối và phân cực đường truyền. Nếu các yếu tố này không phù hợp, tín hiệu có thể bị méo, phản xạ hoặc không rõ mức logic.

Vai Trò Của Cặp Dây Xoắn

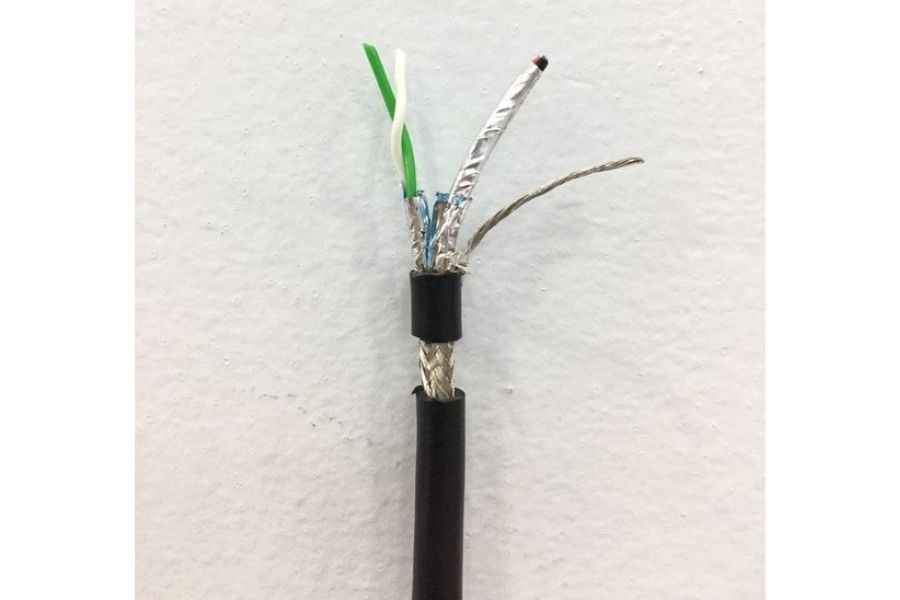

Cáp dùng cho RS485 thường là cáp xoắn đôi. Cặp dây xoắn là hai dây có chiều dài tương đương nhau và được xoắn đều với nhau dọc theo chiều dài sợi cáp.

Việc xoắn hai dây lại với nhau giúp giảm nhiễu rất tốt. Khi hai dây nằm gần nhau và xoắn đều, nhiễu từ môi trường bên ngoài sẽ tác động lên cả hai dây gần như giống nhau. Nhờ cơ chế truyền dẫn cân bằng, bộ thu RS485 có thể loại bỏ phần nhiễu chung này tốt hơn.

Với những tuyến truyền tín hiệu dài hoặc đi qua khu vực có nhiều thiết bị công nghiệp, việc sử dụng cáp xoắn đôi đúng chuẩn là rất quan trọng. Nếu dùng dây không phù hợp, tín hiệu có thể không ổn định, đặc biệt khi truyền xa hoặc truyền ở tốc độ cao.

Trở Kháng Đặc Tính Của Dây

Mỗi loại cáp xoắn đôi đều có một thông số gọi là trở kháng đặc tính. Thông số này phụ thuộc vào cấu trúc dây, khoảng cách giữa hai lõi, vật liệu cách điện và cách nhà sản xuất thiết kế sợi cáp.

Với RS485, trở kháng đặc tính thường được khuyến nghị trong khoảng 100Ω đến 120Ω. Đây là thông số quan trọng vì nó liên quan trực tiếp đến điện trở đầu cuối của đường truyền.

Nếu trở kháng của đường dây và điện trở đầu cuối không phù hợp, tín hiệu có thể bị phản xạ. Phản xạ tín hiệu giống như hiện tượng “dội ngược” trên đường truyền, làm tín hiệu tại đầu thu bị méo hoặc nhiễu. Với đường truyền ngắn, vấn đề này có thể chưa rõ ràng. Nhưng với đường truyền dài hoặc tốc độ cao, phản xạ có thể gây lỗi dữ liệu.

Điện Áp Kiểu Chung Là Gì?

Trong RS485, hai dây tín hiệu A và B không hoạt động hoàn toàn tách biệt với môi trường xung quanh. Chúng vẫn cần nằm trong một khoảng điện áp cho phép so với điểm tham chiếu của bộ thu.

Điện áp kiểu chung có thể hiểu đơn giản là mức điện áp trung bình của hai dây tín hiệu so với điểm tham chiếu, thường là mass hoặc một điểm chung của hệ thống.

Nếu điện áp kiểu chung vượt quá giới hạn cho phép, bộ thu có thể đọc sai tín hiệu hoặc thiết bị có thể bị hư hỏng. Điều này thường xảy ra khi hai đầu hệ thống có chênh lệch điện thế đất quá lớn, nhất là trong các công trình rộng, nhà máy lớn hoặc khu vực có nhiều thiết bị công suất cao.

Vấn Đề Nối Đất Trong Mạng RS485

Mặc dù RS485 thường được nói là mạng hai dây, nhưng trong thực tế vấn đề nối đất vẫn cần được xem xét kỹ. Nếu thiết bị phát và thiết bị thu đặt ở hai khu vực khác nhau, điện thế đất giữa hai nơi có thể không giống nhau.

Đất không phải lúc nào cũng là một điểm tham chiếu hoàn hảo. Do đất và dây nối đất vẫn có điện trở, giữa hai vị trí khác nhau có thể xuất hiện chênh lệch điện áp. Chênh lệch này càng dễ xảy ra trong môi trường có sấm sét, máy móc công suất lớn, dòng rò hoặc hệ thống nối đất không đồng đều.

Nếu chênh lệch điện thế đất quá lớn, tín hiệu RS485 có thể bị sai hoặc thiết bị có thể bị ảnh hưởng. Vì vậy, trong nhiều trường hợp, người ta có thể đi thêm dây tham chiếu chung để giúp hệ thống ổn định hơn. Dây này thường được dùng làm điểm tham chiếu giữa các thiết bị, thay vì chỉ phụ thuộc hoàn toàn vào đất tại từng vị trí.

Điện Trở Đầu Cuối Trong RS485

Điện trở đầu cuối là điện trở được đặt ở hai đầu cuối của đường truyền RS485. Mục đích của điện trở này là giảm hiện tượng phản xạ tín hiệu trên đường dây.

Giá trị điện trở đầu cuối thường được chọn gần bằng trở kháng đặc tính của cáp, phổ biến khoảng 100Ω đến 120Ω. Khi điện trở đầu cuối phù hợp, tín hiệu truyền đến cuối đường dây sẽ ít bị dội ngược trở lại, nhờ đó đường truyền ổn định hơn.

Điện trở đầu cuối đặc biệt quan trọng khi tuyến cáp dài hoặc tốc độ truyền cao. Nếu đường truyền ngắn và tốc độ thấp, hệ thống có thể vẫn hoạt động dù chưa tối ưu. Tuy nhiên, với mạng RS485 trong công nghiệp, việc lắp đúng điện trở đầu cuối sẽ giúp giảm lỗi truyền thông và tăng độ tin cậy cho hệ thống.

Phân Cực Đường Truyền Là Gì?

Khi mạng RS485 không có thiết bị nào đang phát dữ liệu, các thiết bị phát thường ở trạng thái tổng trở cao. Lúc này, đường truyền có thể rơi vào trạng thái không rõ mức logic, còn gọi là trạng thái bất định.

Nếu đường truyền bị bỏ trôi như vậy, bộ thu có thể hiểu nhầm rằng đang có dữ liệu xuất hiện. Điều này có thể gây lỗi truyền thông, đặc biệt trong hệ thống hoạt động liên tục.

Để khắc phục, người ta dùng phân cực đường truyền. Cách làm thường là dùng một điện trở kéo lên nguồn cho một dây và một điện trở kéo xuống mass cho dây còn lại. Mục đích là tạo ra một mức điện áp chênh lệch đủ rõ khi đường truyền đang rảnh, giúp bộ thu hiểu rằng đường truyền đang ở trạng thái ổn định.

Nói đơn giản, phân cực đường truyền giúp mạng RS485 không bị “lơ lửng” khi không có thiết bị nào phát tín hiệu.

Những Lưu Ý Khi Lắp Đặt RS485

Để mạng RS485 hoạt động ổn định, việc chọn đúng cáp và lắp đặt đúng cách rất quan trọng. Trước hết, nên ưu tiên dùng cáp xoắn đôi, có trở kháng phù hợp với RS485. Nếu môi trường có nhiều nhiễu, nên chọn cáp có lớp chống nhiễu để bảo vệ tín hiệu tốt hơn.

Đường truyền nên được đi theo dạng tuyến chính, hạn chế chia nhánh dài. Các nhánh rẽ quá dài có thể gây phản xạ tín hiệu và làm mạng truyền thông kém ổn định.

Ngoài ra, cần chú ý lắp điện trở đầu cuối ở hai đầu đường truyền chính, không lắp tùy tiện ở giữa tuyến. Nếu hệ thống có nhiều thiết bị nằm rải rác, cần xác định đúng đâu là hai điểm cuối của đường bus để đặt điện trở phù hợp.

Với công trình lớn, cần quan tâm đến nối đất, chống sét, dây tham chiếu và chống nhiễu. Những yếu tố này tuy dễ bị bỏ qua nhưng lại ảnh hưởng rất nhiều đến độ ổn định của mạng RS485 trong quá trình vận hành lâu dài.

RS485 Phù Hợp Với Những Ứng Dụng Nào?

RS485 được sử dụng trong nhiều lĩnh vực khác nhau nhờ khả năng truyền xa, chống nhiễu tốt và hỗ trợ nhiều thiết bị trên cùng một đường truyền.

Chuẩn này thường gặp trong hệ thống điều khiển công nghiệp, PLC, biến tần, đồng hồ điện, cảm biến, hệ thống giám sát năng lượng, hệ thống điều khiển tòa nhà, hệ thống chấm công, kiểm soát ra vào, báo cháy, thang máy và nhiều thiết bị tự động hóa khác.

Trong những hệ thống có nhiều thiết bị nằm cách xa nhau, RS485 là lựa chọn phù hợp vì không cần cấu trúc mạng quá phức tạp nhưng vẫn đảm bảo truyền dữ liệu ổn định nếu được lắp đặt đúng kỹ thuật.

Kết Luận

RS485 là chuẩn truyền thông nối tiếp được sử dụng rộng rãi trong công nghiệp và dân dụng. Điểm mạnh của chuẩn này là truyền tín hiệu xa, chống nhiễu tốt, hỗ trợ nhiều thiết bị trên cùng một đường truyền và có chi phí triển khai hợp lý.

Để hệ thống RS485 hoạt động ổn định, người dùng cần chú ý đến cáp xoắn đôi, trở kháng đặc tính, điện trở đầu cuối, phân cực đường truyền và vấn đề nối đất. Đây là những yếu tố quan trọng giúp tín hiệu truyền đi chính xác, hạn chế nhiễu và giảm lỗi trong quá trình vận hành.

Nếu bạn đang cần lựa chọn cáp cho hệ thống RS485, nên ưu tiên loại cáp phù hợp với môi trường lắp đặt, khoảng cách truyền, tốc độ truyền và mức độ nhiễu của công trình. Chọn đúng cáp ngay từ đầu sẽ giúp hệ thống vận hành ổn định hơn, bền hơn và tiết kiệm chi phí bảo trì về sau.
