Truyền Thông Profibus Là Gì? Đặc Điểm, Phân Loại Và Ứng Dụng

Trong các hệ thống tự động hóa công nghiệp, việc các thiết bị có thể giao tiếp với nhau là điều rất quan trọng. PLC cần nhận tín hiệu từ cảm biến, gửi lệnh đến biến tần, điều khiển van, đọc dữ liệu từ I/O và trao đổi thông tin với nhiều thiết bị hiện trường khác.

Nếu không có một chuẩn truyền thông phù hợp, hệ thống sẽ rất khó kết nối, khó mở rộng và khó bảo trì. Đây là lý do các chuẩn truyền thông công nghiệp như Profibus được sử dụng rộng rãi trong nhiều nhà máy hiện đại.

Bài viết dưới đây sẽ giúp bạn hiểu đơn giản hơn Profibus là gì, có đặc điểm gì, gồm những loại nào, ưu nhược điểm ra sao và được ứng dụng ở đâu trong thực tế.

Profibus Là Gì?

Profibus là viết tắt của Process Field Bus. Đây là một chuẩn truyền thông fieldbus được dùng nhiều trong kỹ thuật tự động hóa công nghiệp.

Profibus được phát triển lần đầu vào năm 1989 tại Đức và sau đó được sử dụng rộng rãi bởi nhiều hãng thiết bị công nghiệp, trong đó có Siemens. Chuẩn này ra đời nhằm giúp các thiết bị tự động hóa và thiết bị hiện trường trao đổi dữ liệu với nhau một cách ổn định hơn.

Nói dễ hiểu, Profibus giống như một “ngôn ngữ chung” để PLC, máy tính công nghiệp, cảm biến, biến tần, van điều khiển, module I/O và nhiều thiết bị khác có thể giao tiếp trong cùng một hệ thống.

Điểm quan trọng của Profibus là nó cho phép thiết bị từ nhiều nhà sản xuất khác nhau có thể kết nối và trao đổi dữ liệu, miễn là cùng hỗ trợ chuẩn Profibus. Nhờ đó, hệ thống tự động hóa có thể linh hoạt hơn khi thiết kế, nâng cấp hoặc thay thế thiết bị.

Fieldbus Là Gì?

Để hiểu Profibus, trước hết cần hiểu khái niệm fieldbus. Fieldbus là mạng truyền thông dùng để kết nối các thiết bị ở cấp hiện trường trong nhà máy.

Cấp hiện trường là nơi có các thiết bị trực tiếp tham gia vào quá trình sản xuất, ví dụ như cảm biến, công tắc, bộ truyền tín hiệu, van, động cơ, biến tần, module I/O hoặc thiết bị đo lường.

Trước đây, mỗi thiết bị thường phải kéo dây riêng về tủ điều khiển. Cách này làm hệ thống dây rất phức tạp, khó kiểm tra và tốn chi phí thi công. Với fieldbus, nhiều thiết bị có thể cùng kết nối trên một tuyến truyền thông, giúp giảm dây dẫn, dễ mở rộng và dễ quản lý hơn.

Profibus là một trong những chuẩn fieldbus phổ biến nhất trong các hệ thống tự động hóa công nghiệp.

Profibus Hoạt Động Như Thế Nào?

Profibus cho phép các thiết bị trao đổi dữ liệu thông qua một mạng truyền thông nối tiếp. Trong hệ thống này, thường có thiết bị điều khiển trung tâm như PLC hoặc máy tính công nghiệp, và các thiết bị hiện trường như I/O, cảm biến, biến tần hoặc van điều khiển.

PLC có thể gửi lệnh xuống thiết bị hiện trường và nhận dữ liệu phản hồi từ các thiết bị đó. Quá trình trao đổi dữ liệu có thể diễn ra theo chu kỳ hoặc không theo chu kỳ tùy theo yêu cầu của hệ thống.

Dữ liệu theo chu kỳ thường dùng cho các tín hiệu cần cập nhật liên tục, chẳng hạn trạng thái cảm biến, tín hiệu I/O hoặc lệnh điều khiển biến tần. Dữ liệu không theo chu kỳ thường dùng cho việc cấu hình, chẩn đoán, đọc thông tin thiết bị hoặc bảo trì hệ thống.

Nhờ cách hoạt động này, Profibus giúp hệ thống điều khiển vận hành có tổ chức hơn, phản hồi nhanh hơn và dễ giám sát hơn.

Đặc Điểm Của Truyền Thông Profibus

Profibus được thiết kế để phục vụ môi trường công nghiệp, nơi yêu cầu truyền thông ổn định, tin cậy và có khả năng làm việc với nhiều thiết bị cùng lúc.

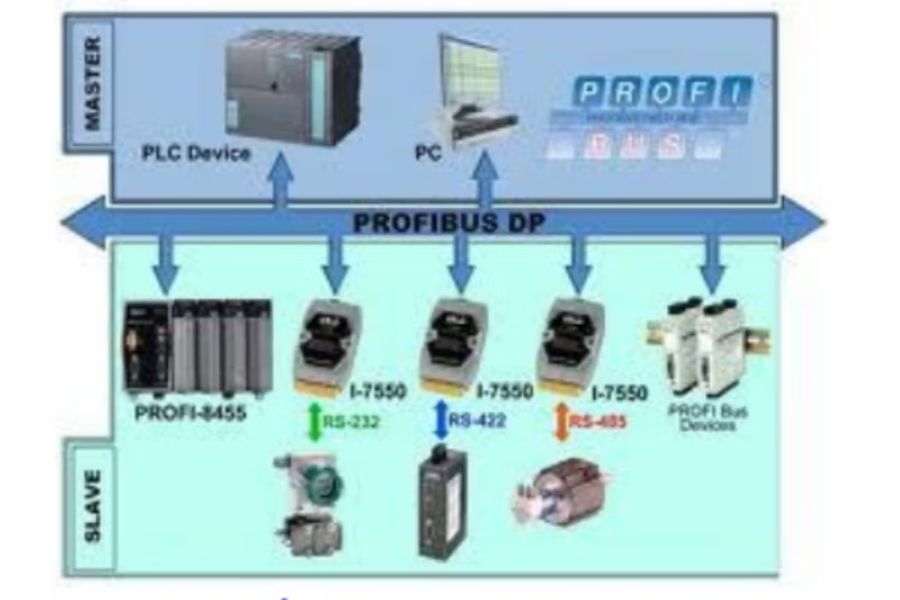

Một đặc điểm quan trọng của Profibus là hỗ trợ mô hình truyền thông giữa master và slave. Master thường là PLC, PC công nghiệp hoặc bộ điều khiển trung tâm. Slave là các thiết bị hiện trường như I/O, biến tần, cảm biến hoặc van điều khiển.

Profibus cũng có thể hỗ trợ nhiều master trong một hệ thống. Điều này giúp hệ thống linh hoạt hơn khi cần nhiều bộ điều khiển hoặc nhiều cấp giám sát cùng tham gia mạng truyền thông.

Về tốc độ, Profibus có thể hỗ trợ nhiều mức tốc độ khác nhau tùy theo loại giao thức và cấu hình hệ thống. Với Profibus DP, tốc độ truyền có thể đạt đến 12 Mbit/s trong điều kiện phù hợp. Khoảng cách truyền sẽ phụ thuộc vào tốc độ, loại cáp, số lượng thiết bị và việc có sử dụng bộ lặp hay không.

Profibus thường sử dụng cáp xoắn đôi theo chuẩn RS485 trong các ứng dụng sản xuất công nghiệp. Với các ứng dụng quá trình, đặc biệt ở môi trường yêu cầu an toàn nội tại, Profibus PA có thể dùng lớp vật lý phù hợp với tiêu chuẩn chuyên dụng cho quá trình.

Số Lượng Thiết Bị Và Khoảng Cách Truyền

Trong một đoạn mạng Profibus, số lượng thiết bị và khoảng cách truyền cần được tính toán đúng để hệ thống hoạt động ổn định.

Nếu không dùng bộ lặp, số thiết bị trên một đoạn bus thường bị giới hạn. Trong nhiều cấu hình, một đoạn có thể hỗ trợ tối đa khoảng 32 thiết bị. Khi sử dụng bộ lặp, toàn mạng có thể mở rộng thêm và hỗ trợ nhiều node hơn, thường có thể lên đến 127 địa chỉ trong một hệ thống Profibus.

Khoảng cách truyền cũng thay đổi theo tốc độ truyền. Tốc độ càng cao thì khoảng cách truyền tối đa thường càng ngắn. Nếu cần truyền xa hơn, hệ thống có thể dùng repeater, bộ chuyển đổi hoặc thiết kế chia đoạn mạng phù hợp.

Vì vậy, khi thiết kế mạng Profibus, không nên chỉ chọn cáp và đấu nối theo cảm tính. Cần tính đúng chiều dài tuyến, số thiết bị, tốc độ truyền, điện trở kết thúc, tiếp địa và chất lượng chống nhiễu của hệ thống.

Các Loại Profibus Phổ Biến

Profibus có ba dạng giao thức thường được nhắc đến là Profibus DP, Profibus PA và Profibus FMS. Mỗi loại được thiết kế cho một nhóm ứng dụng khác nhau.

Profibus DP được sử dụng rộng rãi nhất trong tự động hóa nhà máy. Profibus PA thường dùng trong tự động hóa quá trình, đặc biệt ở các môi trường yêu cầu an toàn nội tại. Profibus FMS từng được dùng cho truyền thông cấp điều khiển giữa các hệ thống PLC, DCS hoặc máy tính công nghiệp.

Hiện nay, khi nói đến Profibus trong nhà máy, phần lớn người dùng thường gặp Profibus DP nhiều nhất.

Profibus DP Là Gì?

Profibus DP là viết tắt của Decentralized Peripherals. Đây là dạng Profibus dùng để kết nối bộ điều khiển trung tâm với các thiết bị phân tán ở cấp hiện trường.

Profibus DP thường được dùng cho hệ thống I/O, biến tần, động cơ, van, cảm biến và nhiều thiết bị tự động hóa khác. Trong hệ thống này, PLC hoặc PC công nghiệp giao tiếp với các thiết bị hiện trường thông qua một tuyến truyền thông tốc độ cao.

Điểm mạnh của Profibus DP là truyền dữ liệu nhanh, phù hợp với các ứng dụng cần cập nhật tín hiệu liên tục. Hầu hết dữ liệu giữa PLC và thiết bị hiện trường được trao đổi theo chu kỳ, giúp hệ thống phản hồi ổn định trong quá trình vận hành.

Profibus DP thường sử dụng giao diện RS485 và có thể truyền với nhiều mức tốc độ, từ 9,6 kbit/s đến 12 Mbit/s tùy theo cấu hình. Khoảng cách truyền có thể từ ngắn đến dài tùy tốc độ, loại cáp và cách bố trí mạng.

Profibus PA Là Gì?

Profibus PA là dạng Profibus được thiết kế cho tự động hóa quá trình. Loại này thường dùng trong các ngành như hóa chất, dầu khí, xử lý nước, thực phẩm, dược phẩm và những nơi có nhiều thiết bị đo lường quá trình.

Profibus PA thường hoạt động ở tốc độ 31,25 kbit/s. Tốc độ này không cao như Profibus DP, nhưng phù hợp với các thiết bị quá trình như cảm biến áp suất, cảm biến nhiệt độ, thiết bị đo lưu lượng, van điều khiển hoặc bộ truyền tín hiệu.

Ưu điểm của Profibus PA là có thể phù hợp với các môi trường yêu cầu an toàn nội tại. Trong một số ứng dụng, Profibus PA còn hỗ trợ cấp nguồn và truyền dữ liệu trên cùng tuyến bus, giúp giảm dây dẫn và thuận tiện hơn khi lắp đặt thiết bị hiện trường.

Profibus PA thường được kết nối với Profibus DP thông qua gateway hoặc coupler. Nhờ đó, hệ thống có thể kết hợp cấp điều khiển tốc độ cao của DP với các thiết bị quá trình của PA.

Profibus FMS Là Gì?

Profibus FMS là viết tắt của Fieldbus Message Specification. Đây là dạng Profibus từng được dùng để truyền thông giữa các hệ thống điều khiển như PLC, DCS hoặc máy tính công nghiệp.

Profibus FMS phù hợp với các ứng dụng cần trao đổi dữ liệu ở cấp điều khiển, đặc biệt là dữ liệu không đồng bộ hoặc dữ liệu có dung lượng lớn hơn so với tín hiệu I/O thông thường.

Tuy nhiên, trong thực tế hiện nay, Profibus FMS ít phổ biến hơn Profibus DP và Profibus PA. Nhiều hệ thống mới có thể sử dụng Ethernet công nghiệp hoặc các chuẩn truyền thông hiện đại khác cho cấp điều khiển.

Dù vậy, Profibus FMS vẫn là một phần quan trọng trong lịch sử phát triển của truyền thông Profibus.

Ưu Điểm Của Profibus

Profibus có nhiều ưu điểm nên được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp.

Ưu điểm đầu tiên là tính ổn định. Profibus đã được dùng trong nhiều năm tại nhiều nhà máy lớn trên thế giới, vì vậy hệ sinh thái thiết bị, tài liệu và kinh nghiệm triển khai khá phong phú.

Ưu điểm thứ hai là khả năng kết nối nhiều thiết bị trên cùng một mạng. Thay vì kéo dây riêng cho từng tín hiệu, hệ thống có thể truyền dữ liệu qua một tuyến bus, giúp giảm số lượng dây dẫn và dễ mở rộng hơn.

Ưu điểm thứ ba là hỗ trợ nhiều cấp ứng dụng. Profibus DP phù hợp với cấp thiết bị trong nhà máy, Profibus PA phù hợp với thiết bị quá trình, còn các gateway có thể giúp kết nối với các mạng khác như AS-Interface hoặc các hệ thống điều khiển cấp cao hơn.

Một điểm mạnh khác là Profibus có giao diện cho nhiều PLC, DCS, biến tần, trung tâm điều khiển động cơ và thiết bị hiện trường. Điều này giúp người dùng dễ tích hợp vào các hệ thống tự động hóa có sẵn.

Nhược Điểm Của Profibus

Bên cạnh các ưu điểm, Profibus cũng có một số hạn chế cần lưu ý.

Profibus DP không phải là lựa chọn phù hợp cho mọi môi trường an toàn nội tại. Nếu hệ thống làm việc trong khu vực dễ cháy nổ hoặc môi trường yêu cầu an toàn đặc biệt, người dùng cần xem xét Profibus PA hoặc giải pháp phù hợp hơn theo tiêu chuẩn của dự án.

Một hạn chế khác là việc thiết kế và lắp đặt mạng Profibus cần tuân thủ nhiều yêu cầu kỹ thuật. Các yếu tố như loại cáp, chiều dài tuyến, tốc độ truyền, điện trở đầu cuối, nối đất, chống nhiễu, bọc giáp và cách đi dây đều ảnh hưởng đến độ ổn định của hệ thống.

Nếu thi công sai, hệ thống có thể gặp lỗi truyền thông, mất kết nối, tín hiệu chập chờn hoặc khó chẩn đoán khi vận hành. Vì vậy, Profibus cần được thiết kế và lắp đặt bởi người có kinh nghiệm về mạng truyền thông công nghiệp.

Cáp Dùng Cho Profibus Cần Lưu Ý Gì?

Cáp truyền thông Profibus thường phải đáp ứng yêu cầu về trở kháng, chống nhiễu, tiết diện, lớp vỏ và khả năng làm việc trong môi trường công nghiệp. Không nên dùng dây tín hiệu thông thường thay thế nếu hệ thống yêu cầu chuẩn Profibus.

Với Profibus DP, cáp xoắn đôi chống nhiễu theo chuẩn RS485 thường được sử dụng. Lớp chống nhiễu giúp hạn chế ảnh hưởng từ motor, biến tần, dây nguồn và các thiết bị công suất lớn trong nhà máy.

Khi lắp đặt, cần chú ý đến đầu nối, điện trở kết thúc, nối đất lớp shield và khoảng cách giữa cáp truyền thông với cáp động lực. Đây là những yếu tố rất quan trọng để mạng Profibus hoạt động ổn định.

Nếu tuyến cáp quá dài hoặc có nhiều thiết bị, có thể cần dùng repeater để mở rộng mạng. Với những khu vực khắc nghiệt, nên chọn cáp có vỏ bảo vệ phù hợp với môi trường lắp đặt.

Ứng Dụng Của Profibus Trong Công Nghiệp

Profibus được sử dụng rộng rãi trong nhiều ngành công nghiệp như xi măng, điện, hóa chất, chế biến thực phẩm, nước giải khát, dầu khí, xử lý nước, sản xuất linh kiện và nhiều hệ thống tự động hóa nhà máy.

Trong nhà máy, Profibus DP thường được dùng để kết nối PLC với I/O, biến tần, động cơ, van, thiết bị đo và các module phân tán. Nhờ truyền dữ liệu nhanh, Profibus DP phù hợp với các dây chuyền cần điều khiển liên tục.

Profibus PA thường được dùng trong các hệ thống quá trình, nơi có nhiều thiết bị đo lường như cảm biến áp suất, lưu lượng, mức chất lỏng, nhiệt độ hoặc van điều khiển. Loại này phù hợp với các ngành cần giám sát thông số quá trình ổn định và an toàn.

Ngoài ra, Profibus cũng có thể được tích hợp với các mạng khác thông qua gateway, giúp kết nối nhiều cấp truyền thông trong cùng một hệ thống tự động hóa.

Ví Dụ Ứng Dụng Profibus Trong Thực Tế

Một ví dụ thường được nhắc đến là nhà máy đóng chai Coca-Cola tại HM Interdrink ở Đức. Trong dây chuyền sản xuất, Profibus DP được dùng cho việc truyền dữ liệu chu kỳ nhanh, còn Profibus FMS được dùng cho các dữ liệu không đồng bộ có dung lượng lớn hơn. Hai giao thức phục vụ các cấp điều khiển khác nhau trong cùng một hệ thống.

Một ví dụ khác là nhà máy pha chế dầu khí của Shell tại Đức. Hệ thống tự động hóa tại đây sử dụng nhiều thiết bị và cảm biến từ nhiều nhà sản xuất khác nhau. Profibus DP, Profibus PA và AS-Interface được dùng để kết nối các thiết bị trong toàn nhà máy, giúp việc điều khiển và giám sát trở nên đồng bộ hơn.

Những ví dụ này cho thấy Profibus không chỉ dùng trong các hệ thống nhỏ mà còn có thể triển khai trong những nhà máy quy mô lớn, nơi yêu cầu tính ổn định và khả năng tích hợp cao.

Khi Nào Nên Dùng Profibus?

Profibus phù hợp khi bạn cần kết nối nhiều thiết bị hiện trường với PLC hoặc hệ thống điều khiển trung tâm. Nếu nhà máy đã sử dụng nhiều thiết bị hỗ trợ Profibus, việc tiếp tục dùng chuẩn này có thể giúp tiết kiệm chi phí và dễ tích hợp hơn.

Profibus cũng phù hợp với các hệ thống cần truyền dữ liệu ổn định, có nhiều I/O phân tán, biến tần, motor, van hoặc cảm biến. Đặc biệt, Profibus DP vẫn là lựa chọn quen thuộc trong nhiều dây chuyền tự động hóa công nghiệp.

Tuy nhiên, với các dự án mới, bạn cũng nên cân nhắc yêu cầu dài hạn của hệ thống. Một số công trình hiện nay có thể chuyển dần sang Ethernet công nghiệp, Profinet hoặc các chuẩn truyền thông mới hơn. Việc chọn Profibus hay chuẩn khác nên dựa trên thiết bị hiện có, yêu cầu tốc độ, ngân sách, khả năng bảo trì và định hướng mở rộng sau này.

Kết Luận

Profibus là một chuẩn truyền thông fieldbus quan trọng trong tự động hóa công nghiệp. Chuẩn này giúp PLC, máy tính công nghiệp, thiết bị I/O, biến tần, cảm biến, van và các thiết bị hiện trường trao đổi dữ liệu với nhau một cách ổn định.

Ba dạng Profibus thường được nhắc đến là Profibus DP, Profibus PA và Profibus FMS. Profibus DP phổ biến trong tự động hóa nhà máy, Profibus PA phù hợp với tự động hóa quá trình và môi trường yêu cầu an toàn nội tại, còn Profibus FMS từng được dùng cho truyền thông cấp điều khiển.

Để hệ thống Profibus hoạt động tốt, cần chọn đúng thiết bị, đúng loại cáp, đúng tốc độ truyền, đúng khoảng cách và thi công đúng kỹ thuật. Khi được thiết kế chuẩn, Profibus có thể giúp hệ thống tự động hóa vận hành ổn định, dễ mở rộng và đáng tin cậy hơn.
