Cáp Tín Hiệu RS485 Là Gì? Cấu Tạo, Đặc Điểm Và Ứng Dụng

Cáp tín hiệu RS485 là loại cáp được sử dụng rất phổ biến trong các hệ thống truyền thông công nghiệp, tự động hóa, điều khiển và giám sát thiết bị. Đây là lựa chọn quen thuộc khi cần truyền dữ liệu ổn định trên khoảng cách xa, đặc biệt trong môi trường có nhiều nhiễu điện từ.

Trong thực tế, RS485 không chỉ xuất hiện trong nhà máy mà còn có mặt trong nhiều hệ thống như tòa nhà thông minh, hệ thống đo lường, thiết bị điều khiển, máy móc công nghiệp, hệ thống camera, đồng hồ điện, trạm cân và nhiều thiết bị truyền thông nối tiếp khác.

Bài viết dưới đây sẽ giúp bạn hiểu đơn giản hơn cáp tín hiệu RS485 là gì, cấu tạo như thế nào, vì sao có khả năng chống nhiễu tốt và được ứng dụng ở đâu.

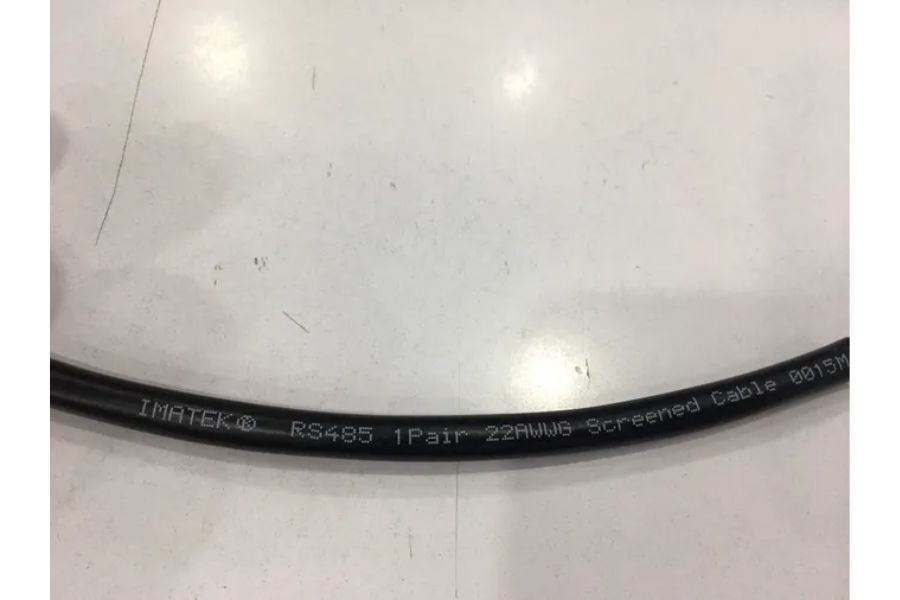

Cáp Tín Hiệu RS485 Là Gì?

Cáp tín hiệu RS485 là loại cáp dùng để truyền dữ liệu theo chuẩn giao tiếp RS485. Chuẩn RS485 được sử dụng khi hệ thống cần truyền các gói dữ liệu nhỏ giữa nhiều thiết bị trên cùng một đường truyền.

Các thiết bị trong mạng RS485 có thể là máy tính, PLC, vi điều khiển, cảm biến, bộ điều khiển, thiết bị đo lường hoặc bất kỳ thiết bị nào có khả năng truyền thông nối tiếp.

Nói dễ hiểu, cáp RS485 giống như một tuyến đường truyền dữ liệu. Trên tuyến này, nhiều thiết bị có thể cùng tham gia trao đổi thông tin với nhau, miễn là được cấu hình đúng địa chỉ, tốc độ truyền và giao thức truyền thông.

Chuẩn RS485 Ra Đời Như Thế Nào?

Chuẩn RS485 được Hiệp hội Công nghiệp Điện tử EIA phê duyệt vào năm 1983. Đây là một chuẩn truyền thông nối tiếp cân bằng, được phát triển để khắc phục một số hạn chế của các chuẩn truyền thông cũ như RS232.

So với RS232, RS485 có lợi thế lớn hơn về khoảng cách truyền và khả năng kết nối nhiều thiết bị trên cùng một tuyến. Vì vậy, RS485 nhanh chóng được ứng dụng rộng rãi trong nhiều lĩnh vực như công nghiệp, dân dụng, y tế, tự động hóa và điều khiển thiết bị.

Hiện nay, RS485 vẫn là một trong những chuẩn truyền thông phổ biến trong các hệ thống cần sự ổn định, chi phí hợp lý và khả năng truyền dữ liệu xa.

Vì Sao RS485 Được Sử Dụng Phổ Biến?

RS485 được sử dụng phổ biến vì có nhiều ưu điểm phù hợp với môi trường công nghiệp.

Trước hết, RS485 có khả năng truyền dữ liệu ở khoảng cách xa. Trong điều kiện phù hợp, khoảng cách truyền có thể lên đến khoảng 1200m. Điều này giúp RS485 phù hợp với các hệ thống trải dài trong nhà máy, khu công nghiệp, tòa nhà hoặc khu vực có nhiều thiết bị phân tán.

Thứ hai, RS485 có thể hỗ trợ nhiều thiết bị trên cùng một đường truyền. Một mạng RS485 thông thường có thể kết nối nhiều node, giúp giảm số lượng dây dẫn và đơn giản hóa hệ thống.

Thứ ba, RS485 sử dụng truyền tín hiệu vi sai nên có khả năng chống nhiễu tốt hơn so với nhiều kiểu truyền tín hiệu đơn giản. Đây là điểm rất quan trọng trong môi trường có nhiều motor, biến tần, dây nguồn và thiết bị công suất lớn.

Truyền Tín Hiệu Vi Sai Là Gì?

Một trong những điểm quan trọng của RS485 là truyền tín hiệu theo dạng vi sai. Thay vì chỉ dùng một dây tín hiệu so với mass, RS485 dùng hai dây tín hiệu tạo thành một cặp, thường được gọi là A và B hoặc D+ và D- tùy theo thiết bị.

Khi truyền dữ liệu, thiết bị không chỉ đọc điện áp của một dây riêng lẻ mà đọc sự chênh lệch điện áp giữa hai dây. Nhờ vậy, nếu có nhiễu từ bên ngoài tác động lên cả hai dây cùng lúc, phần nhiễu này thường sẽ gần giống nhau trên cả hai dây.

Vì bộ thu RS485 đọc phần chênh lệch giữa hai dây, nên tín hiệu thật vẫn có thể được nhận đúng hơn. Đây là lý do RS485 có khả năng chống nhiễu tốt và phù hợp với các môi trường công nghiệp.

Cấu Tạo Của Cáp Tín Hiệu RS485

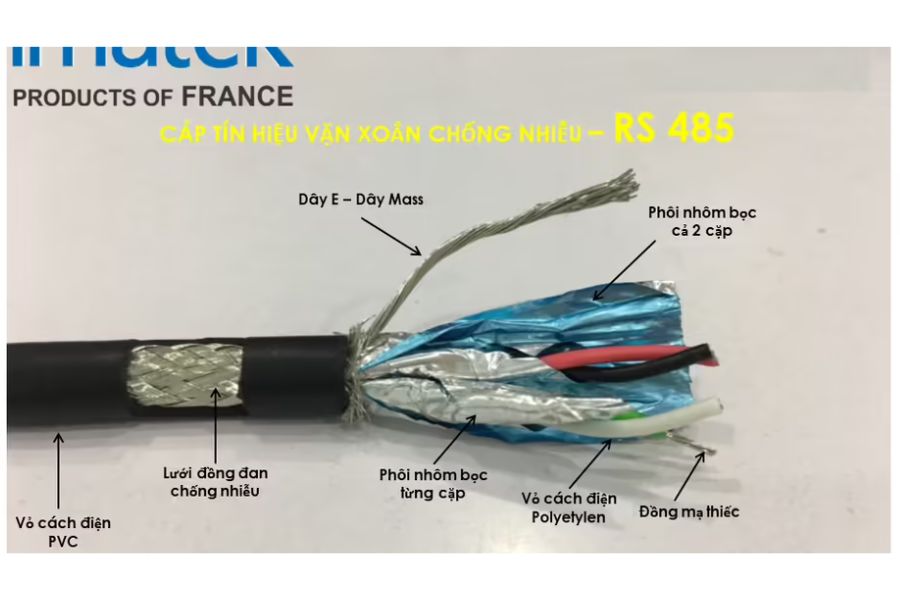

Cáp tín hiệu RS485 thường có cấu tạo dạng cặp dây xoắn đôi. Hai dây tín hiệu được xoắn lại với nhau để giảm nhiễu và giúp tín hiệu truyền ổn định hơn.

Cấu trúc xoắn đôi giúp khi nhiễu tác động vào đường truyền, cả hai dây trong cặp có xu hướng bị ảnh hưởng tương tự nhau. Nhờ đó, sự chênh lệch tín hiệu giữa hai dây thay đổi ít hơn, giúp bộ thu nhận dữ liệu chính xác hơn.

Ngoài cặp dây xoắn, nhiều loại cáp RS485 còn có lớp chống nhiễu bên ngoài. Lớp này có thể là màng nhôm, lưới đồng hoặc lớp shield kim loại. Tác dụng của lớp chống nhiễu là giảm ảnh hưởng từ sóng điện từ, dây nguồn, motor, biến tần và các thiết bị điện công suất lớn.

Bên ngoài cùng là lớp vỏ bảo vệ, thường làm bằng PVC hoặc vật liệu phù hợp với môi trường lắp đặt. Lớp vỏ giúp bảo vệ cáp khỏi bụi, ẩm, va chạm và các tác động trong quá trình thi công.

Vì Sao Cáp RS485 Thường Là Dây Xoắn Đôi?

Dây xoắn đôi là cấu trúc rất phù hợp với RS485. Khi hai dây được xoắn đều với nhau, nhiễu từ môi trường bên ngoài sẽ tác động lên hai dây gần như tương đồng hơn.

Điều này giúp tín hiệu vi sai ít bị sai lệch. Bộ thu RS485 sẽ so sánh điện áp giữa hai dây để xác định dữ liệu, nên nếu nhiễu xuất hiện giống nhau trên cả hai dây, nó sẽ được loại bỏ phần nào trong quá trình nhận tín hiệu.

Nhờ vậy, cáp xoắn đôi giúp RS485 truyền dữ liệu ổn định hơn, đặc biệt khi tuyến cáp dài hoặc đi qua khu vực có nhiều thiết bị điện.

Cáp RS485 Có Cần Chống Nhiễu Không?

Trong nhiều hệ thống công nghiệp, nên ưu tiên dùng cáp RS485 có lớp chống nhiễu. Lý do là môi trường công nghiệp thường có nhiều nguồn gây nhiễu như motor, biến tần, máy hàn, dây nguồn, tủ điện và thiết bị công suất lớn.

Nếu dùng dây không phù hợp, tín hiệu có thể bị chập chờn, mất gói dữ liệu hoặc khiến thiết bị giao tiếp không ổn định. Với các hệ thống đo lường, điều khiển hoặc giám sát, lỗi truyền thông có thể ảnh hưởng trực tiếp đến quá trình vận hành.

Cáp RS485 chống nhiễu giúp tín hiệu được bảo vệ tốt hơn. Lớp shield bên ngoài có tác dụng hạn chế nhiễu điện từ, giúp mạng truyền thông ổn định hơn trong môi trường thực tế.

Đặc Điểm Nổi Bật Của Cáp RS485

Cáp RS485 có nhiều đặc điểm nổi bật khiến nó được sử dụng rộng rãi trong công nghiệp.

Đầu tiên là khả năng truyền xa. RS485 phù hợp với các hệ thống có thiết bị phân bố trên diện rộng, chẳng hạn nhà máy, tòa nhà, kho bãi hoặc khu vực sản xuất.

Thứ hai là khả năng kết nối nhiều thiết bị. Một tuyến RS485 có thể có nhiều thiết bị cùng tham gia mạng, giúp giảm chi phí dây dẫn và đơn giản hóa việc kết nối.

Thứ ba là khả năng chống nhiễu tốt nhờ truyền tín hiệu vi sai và sử dụng cáp xoắn đôi. Nếu dùng thêm lớp chống nhiễu, độ ổn định của hệ thống càng được cải thiện.

Thứ tư là phần cứng tương đối đơn giản và chi phí triển khai hợp lý. Đây là lý do RS485 vẫn được dùng nhiều dù hiện nay có nhiều chuẩn truyền thông hiện đại hơn.

Khoảng Cách Và Tốc Độ Truyền Của RS485

RS485 có thể truyền dữ liệu ở khoảng cách xa, nhưng khoảng cách thực tế phụ thuộc vào nhiều yếu tố như tốc độ truyền, chất lượng cáp, số lượng thiết bị, nhiễu môi trường và cách đấu nối.

Trong điều kiện phù hợp, RS485 có thể truyền xa khoảng 1200m. Tuy nhiên, khi tăng tốc độ truyền, khoảng cách truyền ổn định thường sẽ giảm. Ngược lại, nếu truyền ở tốc độ thấp hơn, khoảng cách có thể tốt hơn.

Một số hệ thống RS485 có thể sử dụng tốc độ baud như 9600, 19200, 38400, 57600 hoặc 115200 bps, tùy theo thiết bị và yêu cầu truyền dữ liệu. Khi thiết kế hệ thống, cần chọn tốc độ phù hợp để cân bằng giữa khoảng cách và độ ổn định.

RS485 Có Thể Kết Nối Bao Nhiêu Thiết Bị?

Một ưu điểm lớn của RS485 là có thể kết nối nhiều thiết bị trên cùng một đường truyền. Trong các cấu hình truyền thống, một mạng RS485 có thể hỗ trợ khoảng 32 thiết bị thu phát trên cùng một bus.

Tuy nhiên, con số thực tế có thể thay đổi tùy theo loại chip truyền thông, thiết bị, bộ lặp, cách đấu nối và tải của từng node. Với các thiết bị hiện đại, số lượng node có thể nhiều hơn nếu hệ thống được thiết kế đúng.

Khi cần kết nối nhiều thiết bị hoặc mở rộng khoảng cách, người dùng có thể sử dụng repeater hoặc bộ chuyển đổi phù hợp. Dù vậy, việc thiết kế mạng cần cẩn thận để tránh lỗi truyền thông.

Ứng Dụng Của Cáp Tín Hiệu RS485

Cáp tín hiệu RS485 được sử dụng rất rộng rãi trong công nghiệp, nơi môi trường thường có nhiều nhiễu và yêu cầu truyền thông ổn định.

Trong nhà máy, RS485 thường được dùng để kết nối PLC, biến tần, bộ điều khiển nhiệt độ, cảm biến, đồng hồ đo, module I/O, thiết bị giám sát và các bộ điều khiển phân tán.

Trong hệ thống tòa nhà, RS485 có thể được dùng cho hệ thống quản lý năng lượng, đồng hồ điện, hệ thống điều hòa, thang máy, kiểm soát ra vào, báo cháy, chiếu sáng hoặc các thiết bị giám sát kỹ thuật.

Trong lĩnh vực dân dụng và thương mại, RS485 cũng xuất hiện trong trạm cân, hệ thống camera, thiết bị đo lường, bộ đọc dữ liệu, hệ thống năng lượng mặt trời, thiết bị y tế và nhiều ứng dụng truyền thông nối tiếp khác.

Khi Nào Nên Chọn Cáp RS485?

Bạn nên chọn cáp RS485 khi hệ thống cần truyền dữ liệu giữa nhiều thiết bị trên một tuyến dây, đặc biệt khi khoảng cách truyền tương đối xa và môi trường có nguy cơ nhiễu.

RS485 phù hợp với các hệ thống có nhiều thiết bị phân tán, chẳng hạn nhiều cảm biến, nhiều đồng hồ đo, nhiều biến tần hoặc nhiều bộ điều khiển cùng kết nối về một trung tâm.

Nếu hệ thống chỉ cần kết nối rất gần và ít thiết bị, có thể dùng các chuẩn giao tiếp đơn giản khác. Nhưng nếu cần truyền xa, ổn định và chi phí hợp lý, RS485 là lựa chọn rất đáng cân nhắc.

Lưu Ý Khi Lắp Đặt Cáp RS485

Để mạng RS485 hoạt động ổn định, việc lắp đặt cáp rất quan trọng. Nên sử dụng cáp xoắn đôi có chống nhiễu, đặc biệt trong môi trường công nghiệp.

Tuyến cáp nên được đi gọn, tránh đi song song quá gần với dây nguồn công suất lớn trong thời gian dài. Nếu bắt buộc phải đi gần dây nguồn, nên có khoảng cách phù hợp hoặc dùng máng riêng để hạn chế nhiễu.

Lớp shield chống nhiễu cần được xử lý đúng kỹ thuật. Việc nối đất không đúng có thể gây nhiễu hoặc tạo vòng lặp đất, làm hệ thống hoạt động không ổn định.

Ngoài ra, mạng RS485 thường cần điện trở kết thúc ở hai đầu tuyến bus để giảm phản xạ tín hiệu. Nếu thiếu điện trở kết thúc hoặc đấu nối sai dạng bus, hệ thống có thể bị lỗi truyền thông, đặc biệt ở tốc độ cao hoặc khoảng cách xa.

Lưu Ý Khi Chọn Mua Cáp RS485

Khi chọn mua cáp RS485, bạn nên quan tâm đến số cặp dây, tiết diện lõi, vật liệu ruột dẫn, lớp chống nhiễu, vật liệu vỏ và môi trường lắp đặt.

Nếu dùng trong nhà máy, nên ưu tiên cáp có lớp shield tốt và vỏ bền. Nếu dùng ngoài trời hoặc khu vực ẩm, cần chọn cáp có vỏ phù hợp hơn với môi trường. Nếu tuyến cáp dài, chất lượng cáp càng quan trọng vì suy hao và nhiễu có thể ảnh hưởng đến truyền thông.

Bạn cũng nên chọn sản phẩm có thông số kỹ thuật rõ ràng, nguồn gốc minh bạch và phù hợp với yêu cầu của thiết bị. Không nên dùng dây điện thông thường thay cho cáp RS485 trong các hệ thống quan trọng, vì có thể gây lỗi truyền dữ liệu và khó bảo trì về sau.

Kết Luận

Cáp tín hiệu RS485 là loại cáp dùng cho chuẩn truyền thông RS485, phù hợp với các hệ thống cần truyền dữ liệu ổn định trên khoảng cách xa và trong môi trường có nhiều nhiễu điện từ.

Nhờ cấu trúc dây xoắn đôi, truyền tín hiệu vi sai và khả năng kết nối nhiều thiết bị trên cùng một bus, RS485 được ứng dụng rộng rãi trong công nghiệp, tự động hóa, tòa nhà thông minh, đo lường, điều khiển và giám sát thiết bị.

Để hệ thống hoạt động ổn định, người dùng nên chọn đúng cáp RS485 chống nhiễu, thi công đúng kỹ thuật, chú ý khoảng cách truyền, tốc độ baud, điện trở kết thúc và cách nối đất lớp shield. Chọn đúng cáp ngay từ đầu sẽ giúp giảm lỗi truyền thông và tăng độ tin cậy cho toàn bộ hệ thống.
